CAD多边形视口命令怎么用？

在CAD绘图过程中，多边形视口命令是一项非常实用的功能，它允许用户创建非矩形的视口，从而更灵活地展示图纸的不同区域或实现特殊的布局效果，与传统的矩形视口相比，多边形视口能够适应复杂的图形边界，使图纸的整体布局更加美观和高效，本文将详细介绍CAD多边形视口命令的使用方法、操作步骤、应用场景及注意事项,帮助用户更好地掌握这一工具。

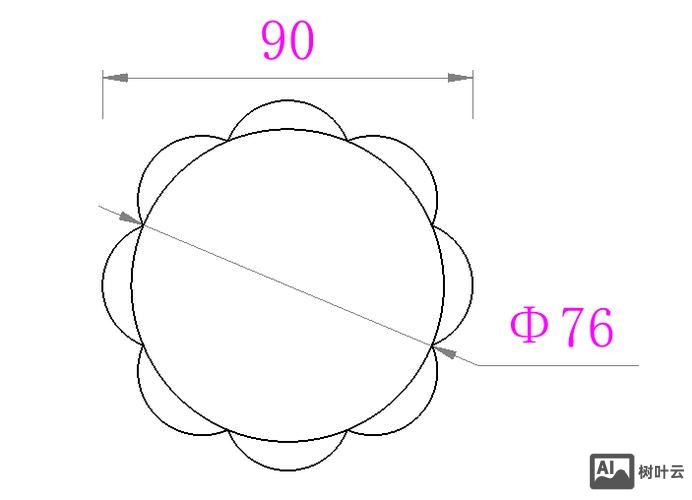

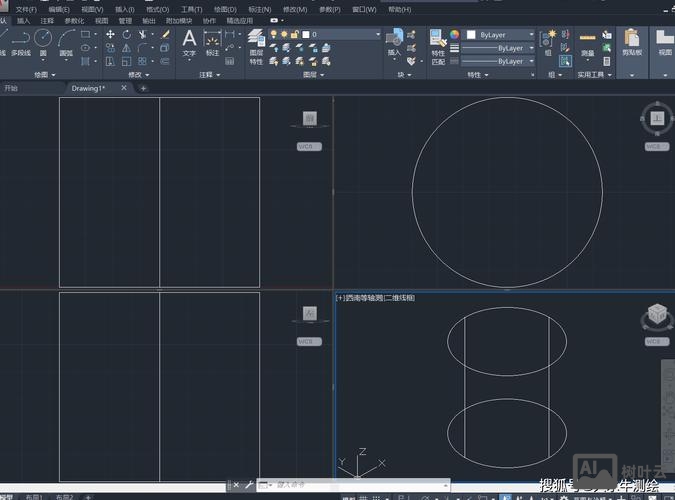

我们需要了解多边形视口命令的基本概念，在CAD中，视口是布局空间中的显示窗口，用于模型空间中的图形，通过创建多个视口，用户可以在同一布局中展示图形的不同视图，如主视图、俯视图、侧视图等，而多边形视口则打破了矩形的限制，允许用户绘制任意形状的多边形作为视口的边界,这种灵活性在处理不规则图形或需要特殊裁剪的图纸时尤为有用。

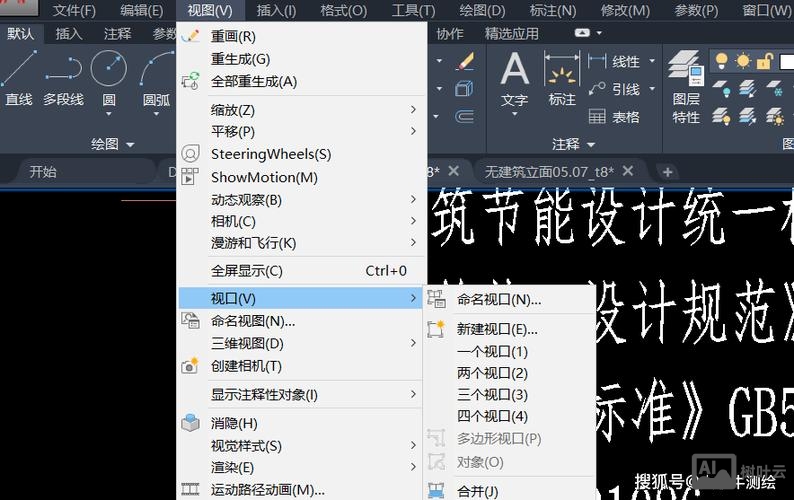

要使用多边形视口命令，用户首先需要进入布局空间，在模型空间中绘制的图形无法直接创建视口，因此需要切换到布局选项卡，在布局空间中，用户可以通过“视图”选项卡中的“视口”面板找到“多边形视口”命令，或者在命令行中输入“-VPORTS”并选择“多边形”选项，不同版本的CAD软件，菜单路径可能略有差异，但核心功能是一致的，在AutoCAD中，用户也可以通过“工具”菜单下的“向导”选项来创建多边形视口,但命令行操作更为快捷。

创建多边形视口的操作步骤相对简单，启动命令后，命令行会提示用户指定起点，用户可以在布局空间中点击鼠标确定多边形的第一个顶点，随后，命令行会继续提示用户指定下一个顶点，用户需要依次点击鼠标，绘制出多边形的各个边，在绘制过程中，用户可以随时输入“U”撤销上一个顶点，或输入“C”闭合多边形，完成视口的创建，需要注意的是，多边形视口的边数没有限制，但过多的边可能会导致图形显示性能下降,因此建议根据实际需求合理控制顶点数量。

在绘制多边形视口时，用户还可以结合CAD的其他绘图工具来优化视口的形状，可以使用“对象捕捉”功能确保多边形的顶点精确定位在特定的点上，或者使用“极轴追踪”来绘制水平、垂直或特定角度的边，如果用户已经绘制好一个封闭的多边形（如使用多段线命令绘制的图形），还可以通过“视口”选项卡中的“对象”命令，直接将该多边形转换为视口,这种方法适用于需要精确控制视口边界的场景。

多边形视口的应用场景非常广泛，在建筑制图中，用户可以使用多边形视口来展示不规则的建筑平面图，避免矩形视口对图形的裁剪；在机械设计中，多边形视口可以用于展示复杂零件的局部细节，同时保持图纸的整体布局整洁；在地图绘制中，多边形视口能够贴合地理边界的形状，使地图显示更加贴合实际，多边形视口还可以与 clipping（裁剪）功能结合使用，进一步调整视口的显示区域,实现更灵活的图纸布局。

需要注意的是，多边形视口创建后，用户仍然可以对其进行编辑，可以通过夹点调整多边形的顶点位置，改变视口的形状；或者使用“特性”选项板修改视口的图层、线型等属性，如果需要删除多边形视口，用户可以直接选中视口边界并按“Delete”键，但要注意删除后无法恢复,因此建议在删除前备份布局。

在使用多边形视口时，还需要注意一些常见问题，如果多边形视口的边界过于复杂，可能会导致图形显示卡顿，此时可以尝试简化多边形的形状，减少顶点数量，多边形视口中的图形比例可能会与布局比例不一致，用户需要通过“视口比例”功能进行调整,确保图形显示正确。

以下是关于CAD多边形视口命令的相关问答FAQs：

问题1：为什么创建的多边形视口无法显示图形？
解答：多边形视口无法显示图形通常有两个原因：一是用户未正确切换到布局空间，视口只能在布局空间中创建和使用；二是视口的比例设置不当，用户需要检查当前是否在布局空间，并通过“视口比例”功能调整视口的比例，确保图形能够正确显示，还需要确认视口未被冻结或锁定，可以通过“特性”选项板检查视口的图层状态。

问题2：如何将已绘制的多边形转换为视口？
解答：在CAD中，用户可以通过“对象”命令将已绘制的封闭多边形（如多段线、圆、椭圆等）转换为视口，具体操作步骤如下：确保绘制的对象是封闭的，且没有交叉或自相交的部分；在“视图”选项卡的“视口”面板中，点击“对象”按钮；根据命令行提示，选择要转换的多边形对象，即可将其转换为视口，这种方法适用于需要精确控制视口边界的场景,能够快速创建复杂形状的视口。
