CAD制图中UCS命令如何灵活应用？

在CAD制图过程中，UCS（用户坐标系）命令是三维建模和二维绘图中不可或缺的工具，它允许用户根据绘图需求自定义坐标系的原点、轴方向和观察平面，从而简化复杂对象的创建与编辑，UCS的灵活运用能显著提升绘图效率，尤其在处理非标准角度或倾斜结构时，其优势更为突出，以下从UCS的基本概念、调用方式、操作方法及实际应用场景等方面进行详细阐述。

UCS的基本概念与作用

UCS是相对于世界坐标系（WCS）的局部坐标系，WCS是CAD默认的固定坐标系，其原点位于绘图区左下角，X轴水平向右，Y轴垂直向上，Z轴垂直于屏幕向外，而UCS可根据用户需求进行移动、旋转或重新定义，使绘图平面与当前操作对象对齐，在绘制倾斜墙体或斜面零件时，通过调整UCS，可将复杂的三维问题转化为二维平面操作,减少计算误差并简化步骤。

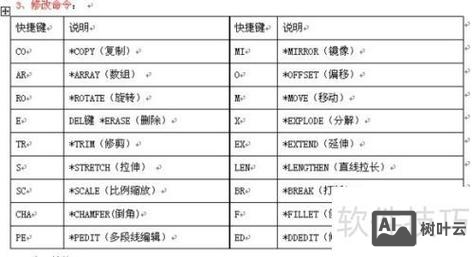

UCS命令的调用方式

UCS命令可通过多种方式调用,具体包括：

1. 命令行输入：直接在命令行输入“UCS”并按回车键,系统将提示选项输入。
2. 功能区面板：在“三维建模”或“视图”选项卡的“坐标”面板中,点击UCS相关按钮。
3. 工具栏：通过“UCS”工具栏上的图标（如UCS、世界UCS、UCS previous等）快速执行。
4. 菜单栏：依次选择“工具”→“新建UCS”或“命名UCS”等子菜单。

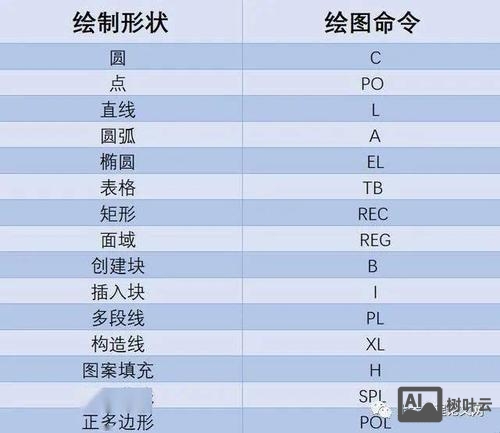

UCS的主要操作方法

UCS命令提供多种选项，用于创建和管理不同的坐标系,以下是常用选项的详细说明：

新建UCS的步骤

以“三点法”创建UCS为例,具体操作如下：

• 命令行输入“UCS”并回车，系统提示“指定UCS的原点”；
• 在绘图区点击一点作为新原点（如斜面一角）；
• 系统提示“指定X轴上的点”,点击另一点确定X轴方向；
• 系统提示“指定XY平面上的点”，点击第三点确定Y轴方向,完成UCS创建。

管理已命名的UCS

若需保存多个UCS以便重复使用,可通过以下步骤操作：

• 输入“UCS”→选择“命名（N）”→输入名称（如“UCS_斜面”）并回车；
• 需要调用时，输入“UCS”→选择“恢复（R）”→输入已保存的名称即可。

UCS的实际应用场景

1. 三维建模中的斜面绘制
   在绘制带斜面的零件时，可通过“面”选项将UCS对齐到斜面，直接在斜面上绘制二维图形（如孔洞或槽口），无需进行复杂的坐标计算，绘制一个30度斜面上的圆，先将UCS旋转30度，再使用“圆”命令即可直接绘制。

2. 建筑图纸中的墙体定位
   在绘制非垂直墙体时，可通过“三点法”调整UCS，使X轴沿墙体方向，Y轴垂直于墙体,从而快速沿墙体方向布置门窗或标注尺寸。

3. 机械装配中的部件对齐
   在装配多个倾斜部件时，可通过“对象”选项将UCS对齐到某个部件的轴线,便于精确调整其他部件的位置和角度。


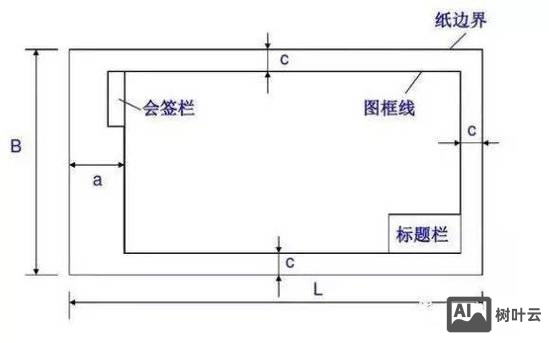

   （图片来源网络，侵删）

UCS使用的注意事项

1. UCS与视图的配合：在三维建模中，需结合“视图”选项（如“视图→平面视图→当前UCS”）将视图平面与UCS对齐,以确保绘图方向正确。
2. 避免坐标系混乱：频繁切换UCS可能导致坐标系混乱，建议在操作前明确当前坐标系状态，必要时通过“世界”选项重置。
3. 命名规范：为已保存的UCS设置有意义的名称（如“UCS_顶面”“UCS_左侧”）,便于后续调用和管理。

相关问答FAQs

问题1：如何快速返回到世界坐标系？
解答：通过以下三种方式之一即可快速恢复到世界坐标系：

1. 命令行输入“UCS”后选择“世界（W）”；
2. 点击“视图”选项卡→“坐标”面板→“世界”按钮；
3. 在UCS工具栏中直接点击“世界UCS”图标。

问题2：UCS和动态UCS（DUCS）有什么区别？？
解答：UCS是用户手动创建的固定坐标系，一旦创建后需手动切换或修改；而动态UCS（DUCS）是临时自动对齐的坐标系，在绘图过程中会根据鼠标悬停的实体表面（如平面、圆弧）临时调整坐标系，无需手动创建，适用于快速绘制临时特征，当鼠标悬停在斜面上时，DUCS会自动贴合该面，绘制完成后坐标系恢复原状，适合临时性操作,而UCS更适合需要长期保存的坐标系状态。
