CAD分解命令失效怎么办？

在使用CAD软件进行绘图设计时,分解命令（EXPLODE/X）是一项基础且高频使用的工具，主要用于将复合对象（如块、多段线、尺寸标注、填充图案等）拆分为独立的单一对象元素，不少用户在实际操作中会遇到“分解命令用不了”的问题，表现为命令无响应、对象无法分解或报错提示，这一问题可能由多种因素导致，需结合软件环境、对象特性及操作细节进行系统性排查，以下从常见原因、解决方法及预防措施三个维度展开详细分析，并辅以表格对比不同情况的解决方案，最后附相关FAQs供参考。

分解命令失效的常见原因及排查思路

软件版本或兼容性问题

不同版本的CAD对对象类型的支持存在差异,例如高版本创建的块或复杂对象可能在低版本中无法正常分解，软件安装不完整或文件损坏也可能导致命令异常。

• 排查方法：检查CAD版本是否与文件兼容，尝试用“修复”命令（RECOVER）修复损坏的文件，或重新安装/更新软件至最新版本。

对象类型或特性限制

并非所有对象都能被分解,部分特殊对象具有不可分解属性，或需通过特定方式处理。

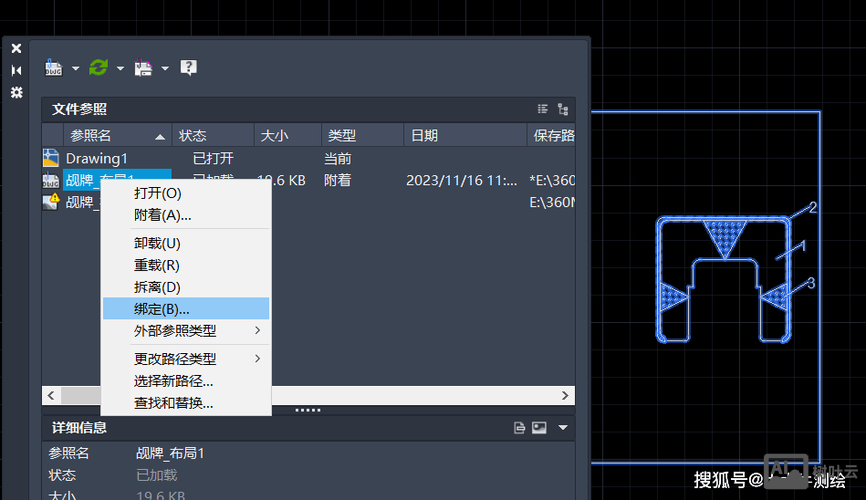

• 外部参照（Xref）：默认情况下无法直接分解，需绑定（BIND）后才能操作。
• 多重引线或表格：需先分解为基本元素，部分高级属性可能仍保留。
• 多段线宽度：分解后宽度信息丢失，仅保留线段。
• 动态块：需先“分解”动态属性，或使用“块编辑器”修改定义。

图层或状态限制

若对象所在图层被锁定、冻结或设置为“不可打印”，可能导致分解命令无响应。

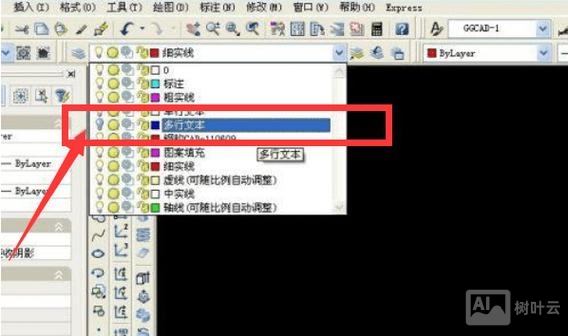

• 排查方法：检查图层状态（LA命令），确保目标图层解锁且解冻。

命令冲突或系统变量异常

部分第三方插件或自定义LISP程序可能与EXPLODE命令冲突,或系统变量（如DELOBJ）设置不当导致分解后对象自动删除。

• 排查方法：以“启动时加载插件”最小化模式启动CAD，或输入“-PURGE”清理冗余变量；检查DELOBJ值（0=保留分解对象，1=删除源对象）。

对象嵌套过深或复杂度过高

当块或多段线存在多层嵌套时,可能需要多次分解操作，若对象包含大量图元（如复杂填充图案），软件可能因计算量过大而卡顿。

• 排查方法：分步分解，先用“LIST”命令查看对象类型，或使用“XPLODE”命令（需加载）实现部分分解。

权限或文件只读属性

若文件存储在只读目录或被其他程序占用,可能导致分解失败。

• 排查方法：将文件另存至本地硬盘，关闭其他可能占用文件的程序。

分解命令失效的解决方案（表格对比）

预防分解命令失效的实用技巧

1. 规范对象创建：

   • 避免在复杂块中嵌套过多层级,尽量简化设计。
   • 使用“块编辑器”提前检查动态块属性，确保可分解性。

2. 定期维护文件：


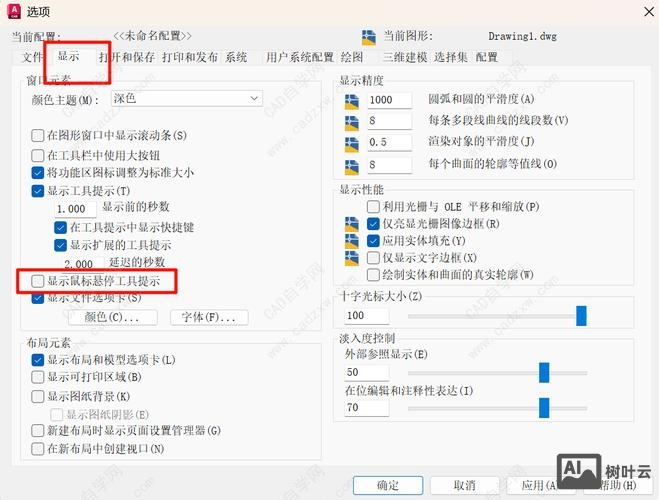

   （图片来源网络，侵删）
   • 使用“PURGE”命令清理未使用的块、图层或样式，减少文件冗余。
   • 定期备份文件,避免因损坏导致命令异常。

3. 优化软件设置：

   • 关闭不必要的插件,保持CAD运行环境纯净。
   • 将系统变量“DELOBJ”设为“0”，防止误删对象。

4. 掌握替代命令：

   • 对特殊对象（如填充图案），可使用“HATCHEDIT”修改边界后删除填充，或用“BOUNDARY”生成多段线再分解。
   • 使用“XPLODE”命令（需通过“APPLOAD”加载“express tools”）实现部分分解，如保留图层颜色或线型。

相关问答FAQs

Q1：为什么CAD中的填充图案（HATCH）无法用EXPLODE命令分解？
A：填充图案属于特殊对象，直接分解可能失败，解决方法有两种：

1. 使用“HATCHEDIT”命令修改填充图案，在“图案填充和渐变”对话框中勾选“分解”选项，确定后图案将自动分解为独立线条。
2. 输入“XCLIP”命令修剪填充边界，或用“BOUNDARY”命令生成多段线边界后，再删除填充图案。

Q2：分解块后，为什么部分属性（如文字）消失或显示为问号？
A：这通常是因为块中的属性未正确定义或图层被冻结，解决步骤如下：

1. 检查属性所在图层是否冻结或关闭,解锁/解冻图层后重新分解。
2. 若属性显示为问号,可能是字体文件缺失，需替换为CAD支持的字体（如“txt.shx”）。
3. 使用“块属性管理器”（BATTMAN）检查属性定义，确保“不可见”选项未勾选，且标记字段与值字段一致。

通过以上系统性排查和针对性解决,大多数“分解命令用不了”的问题均可有效处理，若问题持续存在，建议联系CAD官方技术支持或提供具体报错信息以便进一步诊断。
