UG如何高效抽取几何体？

在UG（Siemens NX）软件中，抽取几何体命令是一个功能强大的工具，主要用于从现有模型中提取几何对象，生成与原几何体相关联或非关联的副本，该命令广泛应用于模具设计、编程加工、数据重用等场景，能够高效简化模型结构或保留特定特征信息，以下从命令位置、操作步骤、参数设置、应用场景及注意事项等方面进行详细说明。

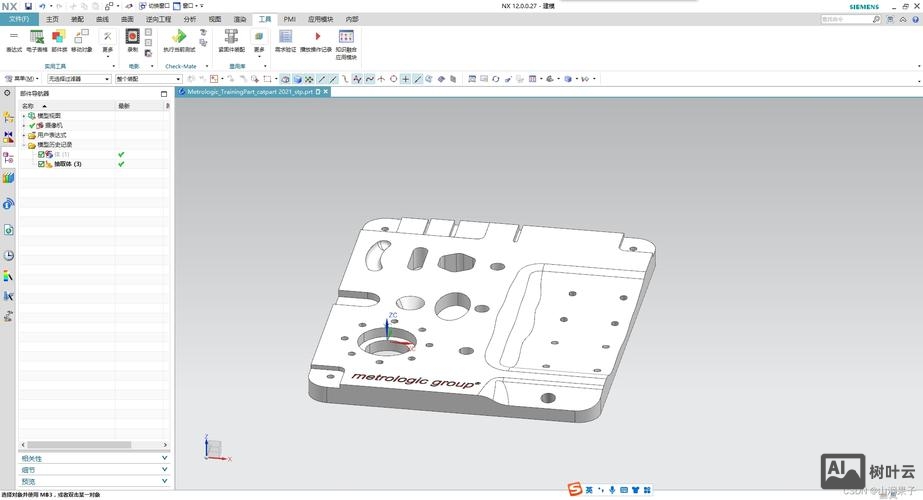

命令位置与入口

抽取几何体命令位于UG的“插入”菜单下，具体路径为：插入 → 复制特征 → 抽取几何体，在“特征操作”工具栏中也可找到对应图标（通常为一个带箭头的立方体），用户需先打开或创建一个模型文件,进入建模模块后即可调用该命令。

操作步骤详解

1. 启动命令：通过菜单或工具栏进入“抽取几何体”对话框，界面包含多个选项卡和参数设置区域。
2. 选择类型：对话框顶部提供“曲线”“面”“区域”“体”四种抽取类型，用户需根据需求选择：

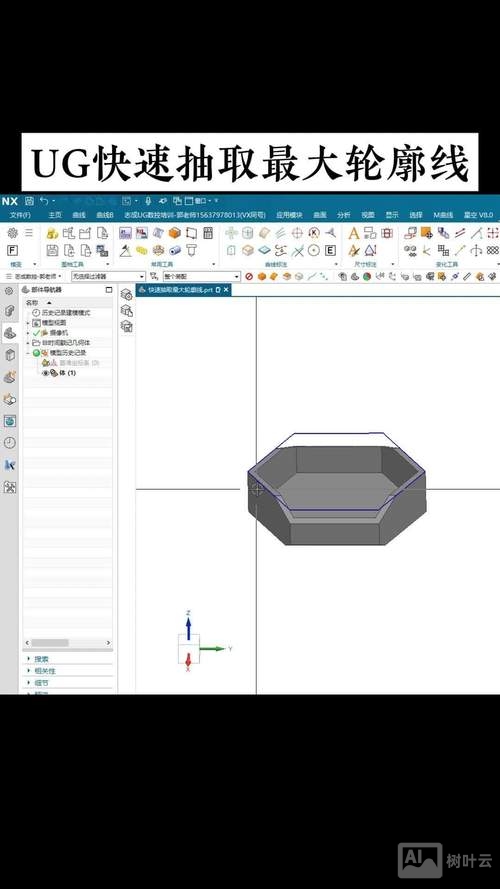

   • 曲线：提取模型中的边缘线、草图曲线等，生成新的曲线特征。
   • 面：选择单个或多个面，生成与原面关联的片体或实体面。
   • 区域：通过种子面和边界面的定义，批量抽取连续的曲面区域。
   • 体：直接提取整个实体或片体，生成副本。
3. 设置参数：不同类型对应不同参数，面”类型中可设置“固定于当前时间戳”控制关联性，“区域”类型需指定“种子面”和“边界”。
4. 应用与确定：完成选择和参数设置后，点击“应用”或“确定”生成抽取几何体。

核心参数说明

应用场景举例

1. 模具设计：从产品模型中抽取型腔或型芯表面，用于创建分型面或电极设计。
2. 编程加工：提取复杂曲面的边界线，生成驱动刀具路径的曲线。
3. 数据简化：通过抽取关键面或体，减少模型数据量，便于轻量化处理。
4. 逆向工程：将扫描得到的点云数据生成的曲面抽取为可编辑的几何对象。

注意事项

• 关联性控制：若需独立编辑抽取结果，需取消“固定于当前时间戳”选项，否则原模型修改会导致结果联动变化。
• 曲面连续性：抽取的曲面可能存在间隙或重叠，需使用“缝合”或“桥接”命令修复。
• 性能优化：大型模型中抽取过多几何体可能导致卡顿，建议分批处理或使用“区域”类型限制范围。
• 参数化限制：抽取的几何体无法直接进行参数化编辑（如拉伸、旋转）,需转换为特征或通过曲面重构修改。

相关问答FAQs

Q1：抽取几何体与复制粘贴有何区别？
A1：复制粘贴（Ctrl+C/V）仅生成静态副本，与原模型无任何关联；而抽取几何体可通过参数设置控制关联性，且支持“面”“区域”等高级选择方式,更适合复杂模型的几何重用。

Q2：为什么抽取的曲面无法进行布尔运算？
A2：抽取的曲面默认为“片体”类型，无法直接与实体进行布尔运算，需先使用“加厚”命令将片体转为实体，或通过“缝合”生成封闭曲面后再执行运算。
