CAD倒角命令用不了怎么办？

在使用CAD软件进行绘图时，倒角命令是一项非常实用的功能，它能够快速为两条相交直线、多段线或三维实体创建斜角过渡，提升图纸的美观度和工艺性，许多用户在实际操作中可能会遇到“倒角命令用不了”的问题，导致无法正常使用该功能，这一问题可能由多种原因引起，包括操作步骤错误、对象特性不符合要求、软件设置问题或系统故障等，本文将详细分析CAD倒角命令失效的常见原因及对应的解决方法，帮助用户快速排查并解决问题,确保绘图工作的顺利进行。

我们需要明确倒角命令的基本使用方法，在CAD中，倒角命令通常通过输入“CHAMFER”或快捷键“CHA”来激活，激活后需要选择第一条直线和第二条直线，并设置倒角距离或角度，如果这一过程中命令无法执行,可能是由于以下几方面的原因：

选择对象时的问题

倒角命令要求选择的对象必须是直线、多段线、射线或构造线等线性对象，且两条对象必须相交或延长线能够相交，如果用户选择了圆、椭圆、样条曲线等非线性对象，或者两条对象平行且无交点，命令将无法执行，如果对象被锁定、冻结或位于不可见的图层上，也无法被选中，解决方法是检查所选对象是否符合要求，确保对象处于解锁状态且图层可见，如果对象是块或外部参照，需要先将其分解（使用“X”命令）才能进行倒角操作。

倒角参数设置错误

倒角命令需要设置两个倒角距离（距离1和距离2）或角度和距离，如果用户未正确设置参数，例如将距离设置为0，或设置的距离过大导致两条直线无法相交，命令可能会提示无效，解决方法是重新检查倒角参数，确保距离值合理且符合设计要求，在CAD中，可以通过命令行提示“选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]”来进入参数设置界面，输入“D”后重新指定距离值。

对象特性不符合要求

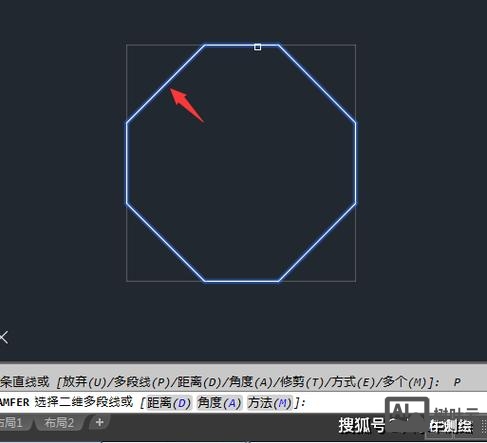

某些对象的特性可能导致倒角命令无法使用，多段线如果被定义为“闭合”状态，且顶点类型为“圆弧”或“样条曲线”，倒角命令可能无法正常处理，如果对象的线型比例过大或过小，可能导致视觉上的不相交，但实际上延长线相交，此时需要调整“LTSCALE”值或使用“延伸”命令确保对象相交，对于三维实体，倒角命令需要使用“CHAMFEREDGE”子命令，而非普通的“CHAMFER”命令,混淆这两个命令也会导致操作失败。

软件设置或系统故障问题

CAD软件的某些设置可能会影响倒角命令的使用。“系统变量”中的“FILLMODE”或“HIGHLIGHT”设置异常，可能导致命令无响应，解决方法是尝试重置系统变量，例如在命令行输入“FILLMODE”并将其值设为1，或输入“REGEN”命令刷新显示，软件版本兼容性问题、插件冲突或程序文件损坏也可能导致命令失效，此时可以尝试以“干净启动”方式运行CAD（即禁用第三方插件），或修复/重装软件，如果问题仅出现在特定文件中，可能是文件损坏，可以尝试通过“另存为”命令将文件保存为较低版本或DXF格式后重新打开。

操作步骤不当

有时，用户可能因为操作顺序错误导致倒角命令无法使用，在激活倒角命令后未先选择对象，而是直接输入参数；或者在修剪模式下选择了“不修剪”选项，但未正确处理延伸问题，正确的操作顺序应为：激活命令→设置参数（如距离）→选择第一条直线→选择第二条直线，如果选择对象时按住“Shift”键，可以快速创建零距离倒角（即尖角），这也是一种特殊情况,需要注意。

为了更直观地展示倒角命令失效的常见原因及解决方法,以下表格总结了可能的故障点及对应解决方案：

在实际操作中，用户可能还会遇到其他特殊情况，例如倒角命令在动态输入模式下无响应，或在特定工作空间中无法找到命令，对于动态输入问题，可以尝试关闭“动态输入”功能（在状态栏中切换）；对于工作空间问题，可以切换到“AutoCAD经典”工作空间或自定义工具栏以显示倒角命令按钮，确保CAD软件和操作系统为最新版本,避免因版本过旧导致兼容性问题。

如果以上方法均无法解决问题，可能是CAD软件安装文件损坏或存在更深层次的系统冲突，此时可以尝试卸载CAD后清理注册表，重新安装最新版本，或联系Autodesk技术支持获取专业帮助，在日常使用中，定期保存文件、备份自定义设置和工具栏配置,也有助于减少因意外情况导致的命令失效问题。

相关问答FAQs

问题1：为什么我在CAD中使用倒角命令时提示“选择的对象无效”？
解答：该提示通常是因为所选对象不符合倒角命令的要求，倒角命令仅支持直线、多段线、射线或构造线等线性对象，且两条对象必须相交或延长线能够相交，如果选择了圆、椭圆等非线性对象，或两条对象平行且无交点，就会出现此提示，如果对象被锁定、冻结或位于关闭的图层上，也无法被选中，解决方法是检查对象类型和状态，确保对象为线性且可见，必要时使用“分解”命令处理块或外部参照。

问题2：倒角命令设置好距离后，为什么选择对象时没有反应？
解答：这种情况可能是由于对象未实际相交或软件显示异常导致的，即使延长线相交，如果对象的视觉交点因线型比例或缩放问题未显示，CAD可能无法正确识别，解决方法是尝试以下步骤：1）输入“REGEN”命令刷新显示；2）调整“LTSCALE”值以正确显示线型；3）使用“延伸”命令确保两条直线相交；4）检查对象是否为多段线且顶点类型为直线，如果问题依旧，可以尝试以“新建”方式创建一个简单图形测试倒角命令是否正常,以排除文件损坏或软件故障的可能性。
