CAD选项命令快捷键有哪些？

在CAD软件的操作中，选项命令快捷键是提升绘图效率的核心工具之一，熟练掌握这些快捷键能够显著减少鼠标操作步骤，加快命令执行速度，让用户更专注于设计本身，CAD选项命令快捷键涵盖绘图、修改、视图控制、图层管理等多个方面，以下将结合具体功能分类进行详细说明，并辅以表格形式汇总常用快捷键,帮助用户系统化学习和记忆。

绘图类快捷键：快速构建图形基础元素

绘图类快捷键是CAD操作中最常用的命令，主要用于生成基本几何图形，如直线、圆、矩形等，掌握这些快捷键能快速完成图形框架的搭建。

• L（Line）：绘制直线，通过指定起点和终点连续生成线段，是CAD中最基础的绘图命令。
• C（Circle）：绘制圆，需指定圆心坐标和半径（或直径），支持通过三点、两点、相切等方式创建特殊圆。
• REC（Rectangle）：绘制矩形，通过指定对角点或长度+宽度生成，可快速创建规则四边形。
• A（Arc）：绘制圆弧，提供多种绘制方式（起点、圆心、端点；起点、端点、角度等），灵活满足弧形需求。
• POL（Polygon）：绘制正多边形，可设置边数（3-1024），通过内接圆、外切圆或边长定位，常用于绘制螺栓孔、法兰等零件。
• EL（Ellipse）：绘制椭圆，需指定中心点、长轴和短轴端点，或通过旋转角度生成斜椭圆。
• PL（Pline）：绘制多段线，可连续绘制直线和圆弧，且整体作为一个对象，支持设置线宽，适用于绘制轮廓线、箭头等。
• PO（Point）：绘制点，可设置点样式，通过坐标或对象捕捉定位，用于标记位置或参考。

修改类快捷键：高效调整与优化图形

修改类快捷键用于对已绘制的图形进行编辑，如移动、复制、修剪、延伸等，是实现图形细节完善的关键。

• M（Move）：移动对象，选择对象后指定基点和目标点，改变图形位置而不改变形状。
• CO/CP（Copy）：复制对象，可单次复制或多次复制（使用“M”选项），保持原对象不变，快速生成相同图形。
• RO（Rotate）：旋转对象，指定基点和旋转角度（可输入角度值或拖拽确定），适用于调整图形方向。
• SC（Scale）：缩放对象，指定基点比例因子（>1放大，<1缩小），按比例调整图形大小。
• TR（Trim）：修剪对象，选择剪切边界后，需修剪的部分将被删除，常用于修剪多余的线段。
• EX（Extend）：延伸对象，选择边界对象后，将其他对象延伸至边界，与修剪命令互补。
• O（Offset）：偏移对象，通过指定距离生成平行对象（如平行线、同心圆），适用于创建等距结构。
• F（Fillet）：圆角处理，指定半径后，将两个对象（直线、圆弧等）连接为圆角，倒角半径设为0可修剪为尖角。
• CHA（Chamfer）：倒角处理，设置倒角距离或角度，将两直线修剪为斜角，常用于机械零件边缘处理。
• X（Explode）：分解对象，将复合对象（如块、多段线、尺寸标注）分解为单一对象，便于单独编辑。

视图控制类快捷键：灵活调整绘图视角

视图控制类快捷键用于管理屏幕显示，缩放、平移视图或切换视图模式，帮助用户在不同细节层级间快速切换。

• Z + Enter（Zoom）：缩放视图，输入不同选项实现功能：
  • “A”（All）：显示所有图形（超出绘图界限的部分不显示）；
  • “E”（Extents）：最大化显示所有图形（包含超出界限部分）；
  • “W”（Window）：窗口缩放，框选区域放大；
  • “P”（Previous）：恢复上一个视图；
  • “D”（Dynamic）：动态缩放，拖拽调整显示范围。
• P + Enter（Pan）：平移视图，按住鼠标左键拖拽移动整个视图，不改变缩放比例。
• V + Enter（View）：管理视图，可命名、保存或恢复视图状态，适用于多视角设计场景。
• SW（Isometric View）：切换为等轴测视图（仅限AutoCAD的等轴测模式），方便绘制三维等轴测图形。
• 3DO（3D Orbit）：动态观察三维模型，拖拽鼠标旋转视图，多角度查看模型结构。

图层管理类快捷键：高效组织图形信息

图层是CAD中管理复杂图形的核心工具，通过图层可控制对象的显示、颜色、线型等属性，图层管理快捷键能大幅提升绘图规范性。

• LA + Enter（Layer）：打开图层特性管理器，可新建、删除图层，设置图层颜色、线型、线宽及开关状态。
• VP（Viewport）：在布局空间中创建视口，控制模型空间的显示范围和比例，适用于多布局出图。
• LAYISO（Layer Isolate）：隔离图层，仅显示选定对象所在的图层，其他图层暂时隐藏，便于局部编辑。
• LAYON（Layer Turn On）：打开所有图层，恢复被关闭的图层显示。
• LAYOFF（Layer Turn Off）：关闭选定图层，隐藏不需要编辑的对象，保持界面整洁。

其他常用快捷键：提升操作效率的辅助工具

除上述类别外，部分快捷键在绘图过程中高频使用，能简化重复操作或辅助精确绘图。

• UNDO（U）：撤销上一步操作，可连续撤销多步，快捷键为“Ctrl+Z”。
• REDO：恢复撤销的操作，快捷键为“Ctrl+Y”。
• DS（Drawing Settings）：打开草图设置，可启用对象捕捉、极轴追踪、栅格显示等功能，辅助精确绘图。
• MA（Matchprop）：特性匹配，将源对象的属性（颜色、线型、图层等）复制到目标对象，快速统一对象样式。
• DI（Dist）：测量两点间距离，或查询对象的长度、面积等几何信息，快捷键为“Ctrl+6”。

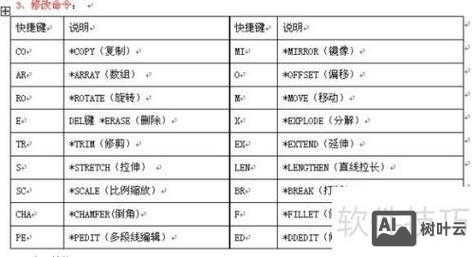

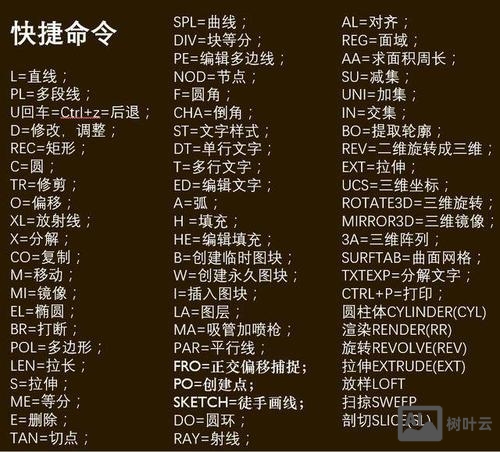

常用CAD选项命令快捷键汇总表

相关问答FAQs

Q1：如何快速查找CAD中不常用的命令快捷键？
A1：CAD软件内置了命令别名功能，可通过以下方法查找：
（1）在命令行输入“ALIAS”或“ACI”，打开“别名编辑器”，可查看所有命令的快捷键定义；
（2）通过“选项”对话框（输入“OP”）→“文件”→“应用程序菜单→自定义→编辑别名”，可自定义或修改快捷键；
（3）查阅AutoCAD官方帮助文档或第三方快捷键手册，获取完整命令列表。

Q2：为什么我的CAD中某些快捷键失效，无法执行命令？
A2：快捷键失效通常由以下原因导致，可逐一排查：
（1）快捷键被占用：检查是否安装了第三方插件或修改了CAD配置，导致快捷键冲突，可通过“别名编辑器”修改或重新分配快捷键；
（2）命令拼写错误：确保快捷键输入正确（如“TR”而非“RT”），部分命令需区分大小写；
（3）工作空间限制：不同工作空间（如“草图与注释”“三维基础”）的快捷键可能不同，切换至对应工作空间或检查自定义设置；
（4）系统变量影响：部分系统变量（如“SHORTCUTKEY”）可能被修改，可在命令行输入“SHORTCUTKEY”并设置为“1”启用快捷键。

通过系统学习和练习，结合实际绘图场景灵活运用这些快捷键，能逐步提升CAD操作的熟练度和效率,让设计工作更加流畅高效。
