CAD三维阵列命令怎么用？

CAD三维阵列命令是AutoCAD软件中用于在三维空间中快速复制并排列对象的高级工具，它通过指定行、列、层以及阵列的角度和间距，能够高效创建复杂的几何结构，尤其在机械设计、建筑建模和工业制造中应用广泛，与二维阵列相比，三维阵列支持在Z轴方向进行复制，从而生成具有深度或高度的三维阵列对象，极大地提升了建模效率，该命令主要分为矩形阵列和环形阵列两种类型,每种类型都有其独特的参数设置和应用场景。

三维阵列命令的基本操作与参数设置

要使用三维阵列命令，首先需要通过命令行输入“3DARRAY”或点击“修改”菜单下的“三维操作”子菜单中的“三维阵列”选项，根据提示选择要阵列的对象，随后，系统会要求选择阵列类型，输入“R”选择矩形阵列，输入“P”选择环形阵列，矩形阵列需要指定行数、列数和层数，以及行间距、列间距和层间距；而环形阵列则需要指定阵列项目的数量、填充角度（默认为360度完整圆周）以及是否旋转项目，在设置参数时，需注意间距的正负值：正间距表示沿X、Y、Z轴正方向排列,负间距则表示沿负方向排列。

矩形阵列的参数详解

矩形阵列适用于创建规则分布的三维对象，如建筑中的立柱、机械中的螺栓孔阵列等，以创建一个4行、3列、2层的矩形阵列为例，行间距为50（沿X轴）、列间距为40（沿Y轴）、层间距为30（沿Z轴）,操作步骤如下：

1. 选择要阵列的对象（如一个立方体）。
2. 输入“3DARRAY”命令，选择矩形阵列（R）。
3. 指定行数为4、列数为3、层数为2。
4. 依次输入行间距50、列间距40、层间距30。
5. 完成后，系统将生成4×3×2=24个对象,按指定间距均匀分布在三维空间中。

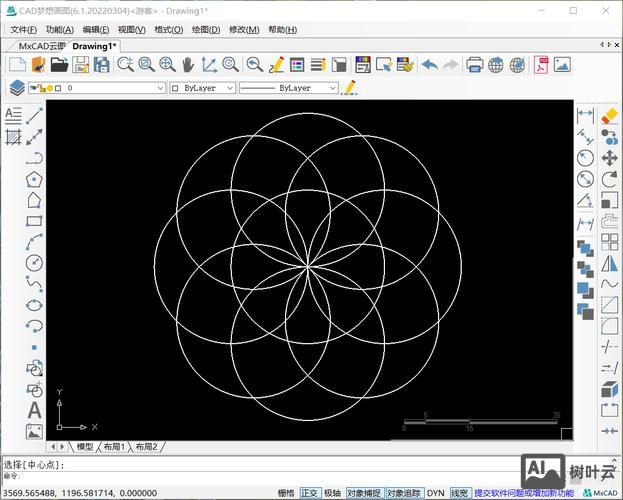

环形阵列的参数详解

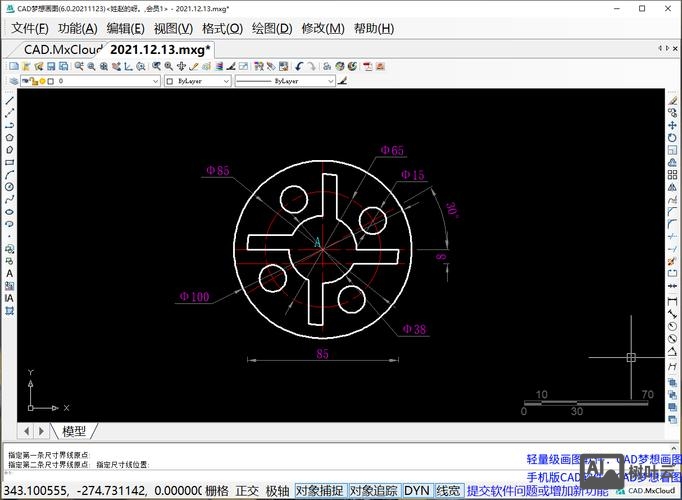

环形阵列适用于围绕指定轴旋转复制对象，如齿轮的齿、法兰盘的螺栓孔等，以创建一个围绕Z轴均匀分布的6个环形阵列对象为例，填充角度为360度，不旋转项目,操作步骤如下：

1. 选择要阵列的对象（如一个圆柱体）。
2. 输入“3DARRAY”命令，选择环形阵列（P）。
3. 指定阵列项目数量为6，填充角度为360（默认值）。
4. 选择旋转项目（Y）或否（N）,此处选择否以保持对象原始朝向。
5. 指定阵列的中心点（如坐标原点）和旋转轴上的第二点（如Z轴正方向上的点(0,0,1)）。
6. 完成后,6个对象将均匀分布在以Z轴为中心的圆周上。

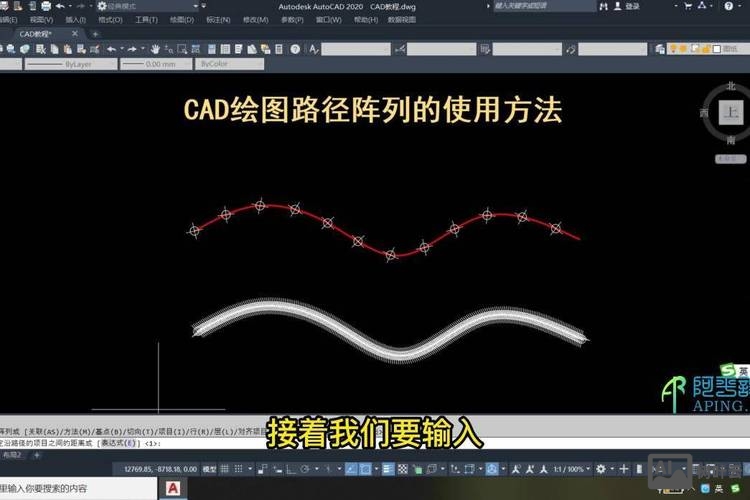

三维阵列命令的高级技巧与注意事项

在使用三维阵列命令时，掌握一些高级技巧可以显著提高建模效率和精度，通过动态观察（3DORBIT）命令调整视角，便于在复杂场景中指定阵列轴；利用对象捕捉（OSNAP）功能精确控制阵列基准点；对于非均匀间距的阵列，可先创建二维阵列再通过拉伸（EXTRUDE）命令生成三维效果,需注意以下几点：

1. 对象选择：阵列对象可以是二维或三维实体、面域或曲面,但复杂曲面阵列可能导致性能下降。
2. 参数验证：输入间距或角度参数时，需确保数值合理,避免因过大或过小导致对象重叠或超出视图范围。
3. 关联性：若需对阵列结果进行整体编辑，可使用“ARRAYCLASSIC”命令创建关联阵列,便于统一修改参数。
4. 性能优化：对于大规模阵列（如超过100个对象），建议分步操作或使用块（BLOCK）功能减少文件大小。

三维阵列命令的应用场景示例

以下是三维阵列命令在不同领域的典型应用场景,通过表格对比说明：

相关问答FAQs

问题1：三维阵列命令是否可以对阵列后的单个对象进行独立编辑？
答：默认情况下，使用“3DARRAY”命令生成的阵列对象是非关联的，即每个对象都是独立的，可以单独选择和编辑，但如果需要对阵列整体进行参数化修改，建议使用“CLASSICARRAY”命令（输入“ARRAYCLASSIC”调用旧版阵列对话框），创建关联阵列后，双击阵列对象即可在“阵列编辑”选项卡中调整行、列、层数及间距等参数,实现动态更新。

问题2：在环形阵列中，如何设置非360度的填充角度（如180度半圆分布）？
答：在环形阵列的参数设置中，当系统提示“指定填充角度”时，直接输入所需的角度值即可，要实现6个对象沿180度半圆均匀分布，需在指定项目数量为6后，输入填充角度为“180”，其余步骤与完整圆周阵列相同，对象将围绕指定轴从起始点开始，按180度范围均匀排列,适用于特殊布局设计如桥梁支撑结构或装饰性半圆构件。
