电气CAD常用命令有哪些？

电气CAD作为电气设计领域不可或缺的工具,其高效运行离不开各类常用命令的熟练掌握，这些命令涵盖了绘图、编辑、标注、图层管理等多个方面，掌握它们能够显著提升设计效率和质量，以下将详细介绍电气CAD中常用的命令及其应用场景。

在绘图命令中,LINE（直线）是最基础的命令，用于绘制直线段，在绘制电气符号的轮廓、导线连接等场景中频繁使用，绘制开关符号时，可通过LINE命令绘制代表触点的线段，CIRCLE（圆）命令则用于绘制圆形符号，如端子、接线柱等，只需指定圆心和半径即可完成，ARC（圆弧）命令用于绘制圆弧，常用于绘制某些特殊电气符号的曲线部分，如某些类型的继电器触点，PLINE（多段线）命令可绘制由直线和圆弧组成的连续线段，且可设置不同的线宽，非常适合绘制复杂的电气符号或具有宽度的导线，如接地线，RECTANG（矩形）命令用于绘制矩形，常用于绘制配电箱、插座外框等规则图形，BHATCH（图案填充）命令用于在封闭区域内填充图案，如接地符号中的斜线、变压器铁芯的剖面线等，需先定义填充边界和选择合适的图案类型。

编辑命令是对已绘制图形进行修改的关键,MOVE（移动）命令可将图形对象从原位置移动到指定位置，在调整元件布局时非常实用，COPY（复制）命令用于复制图形对象，可设置复制的数量和距离，避免重复绘制相同元件，如复制多个相同的插座或灯具，ROTATE（旋转）命令用于将图形对象绕指定基点旋转一定角度，在调整元件方向时必不可少，如将开关符号旋转至正确安装位置，SCALE（比例缩放）命令可按指定比例放大或缩小图形对象，当需要调整元件尺寸以适应图纸比例时使用，TRIM（修剪）命令用于修剪超出边界的对象，需先选择剪切边界，再选择要修剪的对象，常用于修剪导线的多余部分，EXTEND（延伸）命令与TRIM相反，用于将对象延伸至指定边界，如将导线延伸至接线端子，OFFSET（偏移）命令用于创建与选定对象平行的新对象，可设置偏移距离，常用于绘制平行导线或类似结构的符号，MIRROR（镜像）命令用于创建对象的镜像副本，需指定镜像线，在绘制对称符号时非常高效，如双联开关，ARRAY（阵列）命令用于创建按规律排列的多个对象副本，包括矩形阵列和环形阵列，适合批量布置相同的电气元件，如照明灯具的布置。

图层管理命令是组织复杂电气图纸的重要工具,LAYER（图层特性管理器）命令用于创建和设置图层，可设置图层的名称、颜色、线型、线宽等属性，将不同类型的元素（如导线、符号、文字、标注）分置于不同图层，便于管理和显示，可将导线放在“导线”图层（颜色设为红色，线宽设为0.5mm），电气符号放在“符号”图层（颜色设为黑色），文字标注放在“文字”图层（颜色设为蓝色），通过图层的状态控制（开/关、冻结/解冻、锁定/解锁），可快速隐藏或显示特定类型的元素，简化图纸查看。

标注和文字命令用于在图纸中添加尺寸和说明信息,DIMSTYLE（标注样式）命令用于创建和修改标注样式，设置标注的箭头样式、文字高度、尺寸线样式等，确保标注的统一性和规范性，DIMLINEAR（线性标注）命令用于标注水平或垂直方向的尺寸，如标注元件的安装间距，DIMALIGNED（对齐标注）命令用于标注倾斜方向的尺寸，如标注导线的长度，MTEXT（多行文字）命令用于添加多行文字说明，可设置文字样式、高度、对齐方式等，常用于添加技术说明、设备参数等，TEXT（单行文字）命令用于添加单行文字，适用于简短的标注，如元件编号。

块和属性命令是提高绘图效率的重要功能,BLOCK（创建块）命令将多个对象组合成一个块定义，便于重复使用，如将常用的电气符号（如开关、插座）创建为块，插入时只需指定插入点和缩放比例、旋转角度，INSERT（插入块）命令用于将已定义的块插入到当前图形中，可灵活调整块的位置、大小和方向，ATTDEF（定义属性）命令用于为块添加文本属性，如元件的型号、参数等，插入块时可输入这些属性值，便于管理元件信息，ATTEDIT（编辑属性）命令用于修改已插入块中的属性值。

除了上述命令,还有一些辅助命令能提升绘图精度和效率，OSNAP（对象捕捉）命令用于捕捉对象的特殊点（如端点、中点、圆心、交点），确保绘图的准确性，通常需开启“端点”、“中点”、“交点”等捕捉模式，GRID（栅格）和SNAP（捕捉）命令用于显示和捕捉栅格点，帮助绘制整齐的图形，ZOOM（缩放）命令用于调整图形的显示比例，便于查看图纸的局部或整体，PAN（平移）命令用于移动图纸的显示区域，而不改变图形的实际位置，这些辅助命令虽不直接参与图形绘制，但在实际操作中不可或缺。

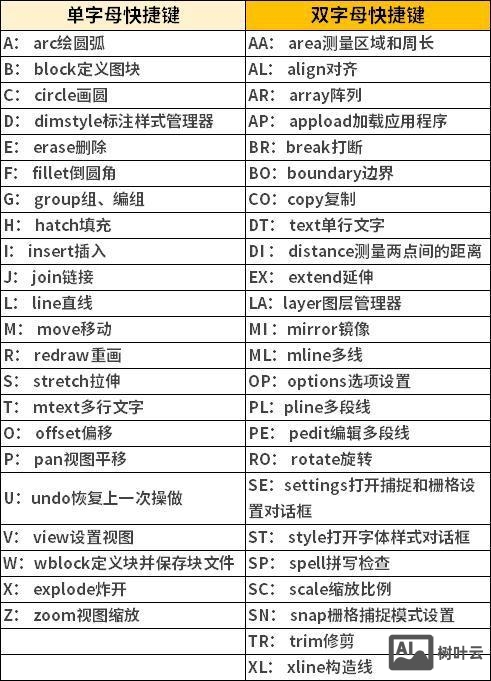

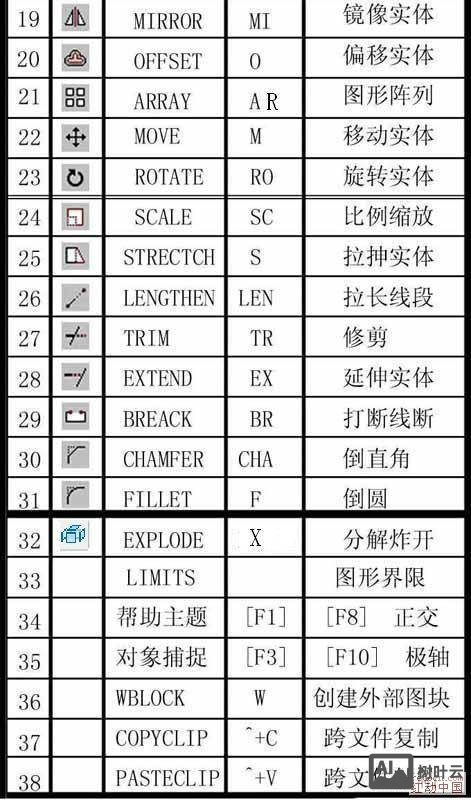

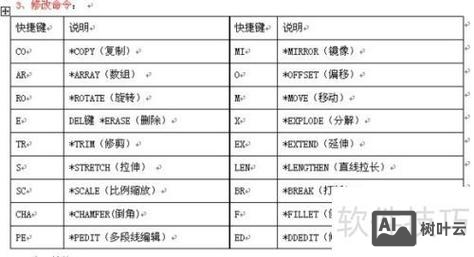

以下为部分常用命令的快速参考表格：

相关问答FAQs：

问：如何快速在电气CAD中绘制多个相同的电气元件，如多个相同的照明灯具？
答：可以使用BLOCK（创建块）命令将单个照明灯具符号定义为一个块，然后使用INSERT（插入块）命令在需要的位置插入该块，如果需要批量布置，可使用ARRAY（阵列）命令，在插入块后选择环形阵列或矩形阵列，设置阵列的数量和间距，即可快速生成多个按规律排列的照明灯具，大大提高绘图效率。

问：在电气CAD中绘制导线时，如何确保导线的端点准确连接到电气符号的端子上？
答：可通过开启和设置OSNAP（对象捕捉）功能实现，在绘图前，右键点击状态栏的“对象捕捉”按钮，选择“对象捕捉设置”，在弹出的对话框中勾选“端点”、“圆心”、“交点”等捕捉模式，这样在绘制导线时，当光标靠近电气符号的端点或端子的特殊点时，系统会自动捕捉这些点，确保导线的端点与符号准确连接，避免出现错位或未连接的情况，保证图纸的准确性。
