如何高效修改等高线命令参数？

在CAD等高线修改过程中,掌握相关命令是提升绘图效率的关键，等高线作为地形图的核心要素，其准确性直接影响设计成果的质量，常见的修改等高线命令主要包括PEDIT（多段线编辑）、PROPERTIES（特性）、GRIPEDIT（夹点编辑）、BREAK（打断）、TRIM（修剪）、EXTEND（延伸）等，这些命令通过不同方式实现对等高线的形态、属性及拓扑关系的调整。

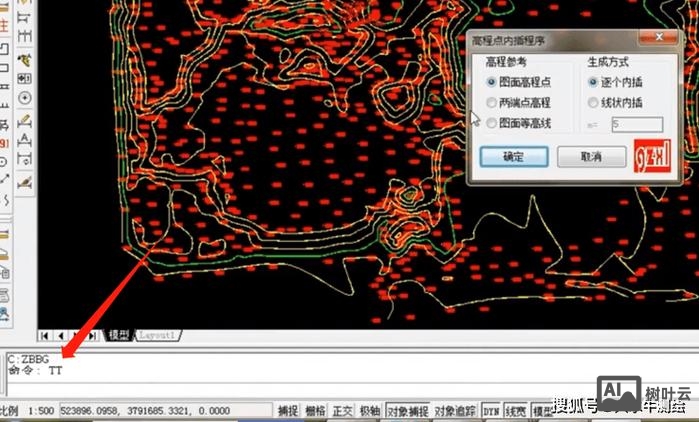

核心修改命令详解

PEDIT（多段线编辑）

该命令是修改等高线的“全能工具”，尤其适用于批量处理，执行命令后，选择等高线（需为闭合或开放多段线），可进入子菜单进行以下操作：

• 合并（J）：将断开的等高线片段连接为单一多段线，适用于因编辑断裂的等高线。
• 拟合（F）：通过样条曲线平滑处理折线型等高线，但需注意拟合后可能偏离原始高程点，需结合实际地形校核。
• 顶点编辑（V）：进入顶点模式后，可拖动夹点调整节点位置，或使用“添加/删除顶点”命令细化等高线形态。
• 宽度（W）：统一修改等高线线宽，但需注意地形图通常要求线宽一致，此功能多用于特殊标注。

适用场景：批量连接断裂等高线、平滑处理人工绘制的折线等高线。

PROPERTIES（特性）

通过快捷键Ctrl+1打开特性面板，可精确修改等高线的图层、颜色、线型、高程值等属性。

• 选中多条等高线后,在“几何图形”选项卡中批量修改高程值，适用于因设计变更导致的高程调整。
• 在“常规”选项卡中修改线型比例（LTSCALE），解决虚线等高线显示过密或过疏的问题。

适用场景：全局属性修改、高程值批量校正、图层标准化管理。

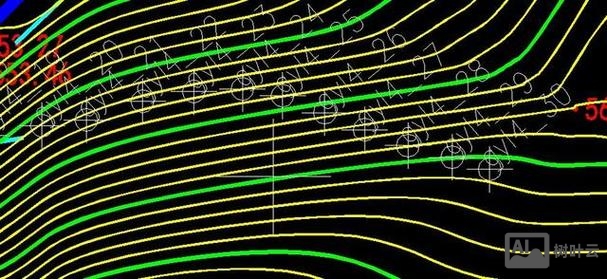

夹点编辑（GRIPEDIT）

无需输入命令,直接选中等高线后显示夹点（控制点），通过拖动夹点可快速调整形状：

• 拉伸顶点：单击夹点后移动鼠标，可局部修改等高线弯曲度，适用于微调地形细节。
• 添加/删除夹点：选中夹点后按Delete键删除，或右键选择“添加”插入新节点，增强等高线精度。

注意：夹点编辑会改变等高线节点数量，可能导致文件体积增大，建议对复杂等高线谨慎使用。

修剪与延伸（TRIM/EXTEND）

• TRIM（修剪）：以其他线为边界，删除等高线多余部分，用道路边界修剪穿越的等高线，使其自然断开。
• EXTEND（延伸）：将断开的等高线延伸至指定边界，如山脊线或坡脚线，确保等高线连续性。

操作技巧：执行命令后输入F（栏选），可快速框选需修剪/延伸的等高线片段，提升效率。

打断（BREAK）

将等高线在指定点断开,形成断口，在建筑物轮廓处打断等高线，避免重叠显示，命令执行时，需指定打断的第一点和第二点，若第二点输入，则可在单点处断开。

倒角/圆角（CHAMFER/FILLET）

• CHAMFER（倒角）：在等高线交点处生成斜角，适用于人工地形（如边坡平台）的等高线连接。
• FILLET（圆角）：将等高线交点处理为圆弧，适用于自然地形的平滑过渡，需设置合适的圆角半径（R）。

命令选择与操作流程对比

高效修改技巧

1. 图层隔离编辑：使用LAYISO命令隔离当前等高线图层，避免其他元素干扰，修改完成后通过LAYUNISO恢复。
2. 快速选择（QSELECT）：通过“工具→快速选择”，按高程范围、图层等条件批量选中等高线，再配合PEDIT或PROPERTIES修改。
3. 块参照编辑：若等高线为块参照，需使用REFEDIT命令进入块编辑模式，修改后保存并退出。

相关问答FAQs

Q1：为什么使用PEDIT拟合等高线后，高程值发生偏差？
A1：PEDIT的“拟合”选项通过样条曲线算法重新生成线条，仅保留原始顶点的高程信息，而新增的曲线节点可能插值出非实际高程，解决方法是：拟合后使用“特性”面板检查高程值，或改用“平滑（S）”选项（需多段线为二次或三次样条曲线），该选项会保留原始顶点的高程并生成更平滑的曲线。

Q2：如何快速批量修改多条等高线的线型比例？
A2：选中需修改的等高线（可框选或使用QSELECT批量选择），输入CH（快捷键）打开特性面板，在“常规”选项卡中找到“线型比例”属性，输入新值后按Enter，若需全局修改，可在“格式→线型管理器”中调整全局比例因子（LTSCALE），但此方法会影响所有使用该线型的对象，需谨慎使用。
