CAD标注角度命令怎么用？

在CAD软件中,角度标注是工程绘图中常用的功能，用于精确标注两条直线、多段线、圆弧或对象之间的夹角，掌握角度标注命令的操作方法和技巧，能够显著提升绘图效率和标注准确性，本文将详细解析CAD中角度标注命令的使用方法、参数设置、常见问题及解决方案。

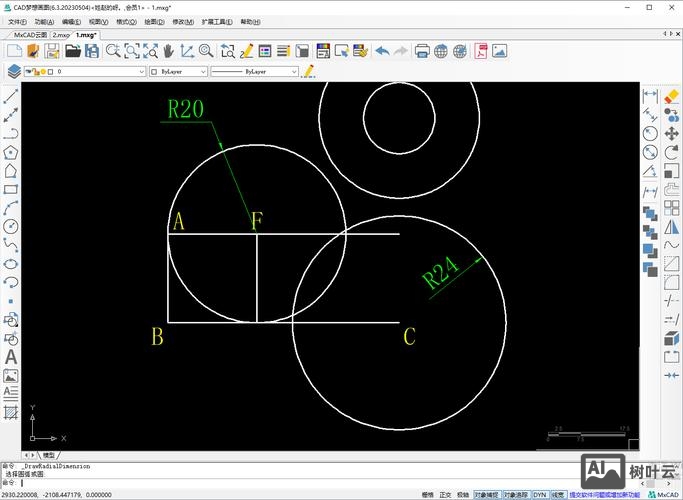

（图片来源网络，侵删）

角度标注命令的调用方式

在CAD中,角度标注主要通过以下三种方式调用：

以标注两条直线夹角为例,具体步骤如下：

启动命令：调用DIMANGULAR命令后，命令行提示“选择圆弧、圆、直线或<指定顶点>”。
选择对象：
- 若标注两条直线的夹角,依次选择第一条直线和第二条直线，系统自动计算并显示角度标注。
- 若标注圆弧的角度,直接选择圆弧，系统将以圆弧的圆心和端点为基准进行标注。
- 若标注圆上两点间的角度,选择圆后依次指定两点，系统以圆心为顶点标注角度。
- 若通过指定顶点标注角度,输入V（顶点选项），依次指定角顶点、第一条边端点和第二条边端点。
调整标注位置：移动光标至合适位置，单击确认标注的放置位置。
完成标注：按回车键或ESC键退出命令。

标注对象	操作步骤
两条直线夹角	选择第一条直线→选择第二条直线→移动光标确定标注位置。
圆弧的角度	直接选择圆弧→系统自动标注圆弧的包含角。
圆上两点间的角度	选择圆→指定第一点→指定第二点→系统以圆心为顶点标注两点间的圆心角。
三点定义的角度	输入`V`→指定顶点→指定第一条边上的点→指定第二条边上的点→放置标注。

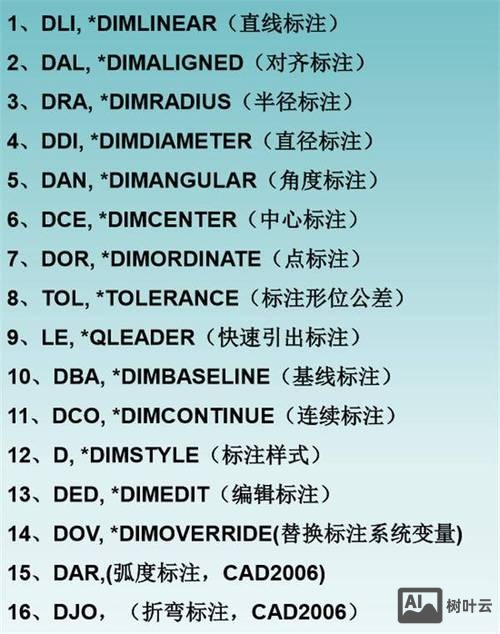

通过标注样式管理器（DIMSTYLE命令）可以调整角度标注的外观和精度：

问题：标注角度时显示为0°或180°。
原因：选择的直线方向相反或共线。
解决：重新选择直线，确保两条直线不平行；或使用“指定顶点”模式手动定义角度。

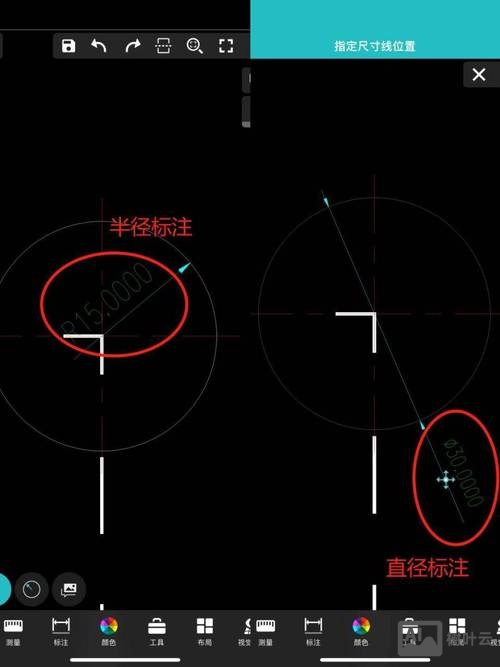

（图片来源网络，侵删）
问题：角度标注文字位置不理想。
原因：默认放置位置不满足需求。
解决：在标注时手动拖动文字至合适位置；或通过“标注样式”中的“文字”选项卡调整文字对齐方式。
