如何快速合并图形为块？

在CAD绘图过程中,将多个独立对象合并为块（Block）是提升绘图效率、优化文件结构的重要操作，块是由一个或多个对象组成的集合，可作为一个整体进行编辑、插入和管理，能有效减少重复绘制的工作量，并降低文件体积，以下是关于CAD合并为块命令的详细说明，涵盖操作步骤、注意事项及实际应用技巧。

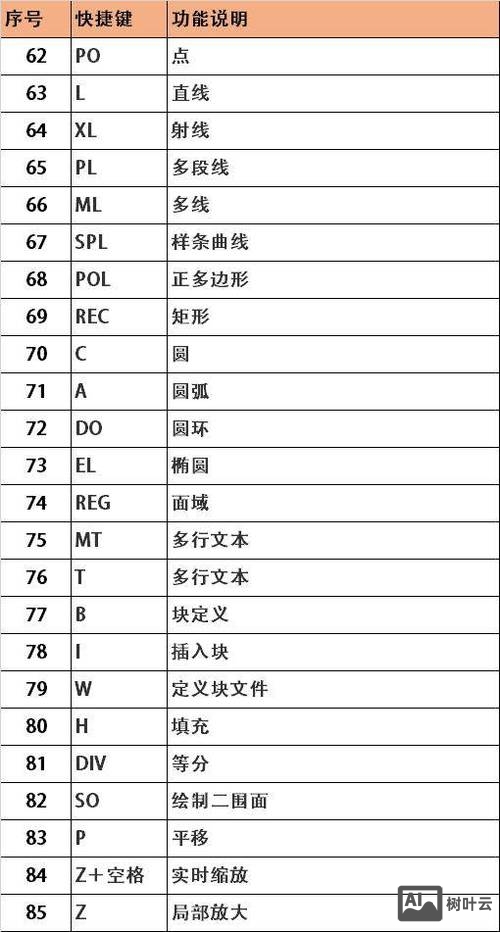

（图片来源网络，侵删）

合并为块的基本操作方法

在CAD中,创建块主要通过“BLOCK”命令或“BLOCKIFY”工具（部分高版本支持），以下是具体流程：

选择对象
使用“SELECT”命令或鼠标框选，将需要合并的对象（如线条、圆、文字等）全部选中，若对象分布较散，可使用“交叉选择”或“窗口选择”确保无遗漏，对于复杂图形，建议先在单独图层绘制，便于后续管理。
执行命令
- 经典方式：在命令行输入BLOCK（或别名B），按回车键打开“块定义”对话框。
- 快捷方式：在“常用”选项卡中点击“块”面板的“创建”按钮。
- 动态块：若需创建可调整参数的块，可在对话框中勾选“允许分解”并设置“动作”参数。
设置块参数
在“块定义”对话框中需配置以下关键参数：
（图片来源网络，侵删）
- 名称：输入块的唯一名称（如“螺栓”“门”），建议使用英文或拼音+数字组合，避免特殊字符。
- 基点：指定块的插入基准点，通常选择图形的特征点（如中心点、交点），可通过“拾取点”按钮在绘图区直接选取，或输入坐标值。
- 对象：选择“转换为块”将原对象直接转为块，或“保留”/“删除”原对象（保留可便于后续修改）。
- 方式：勾选“使块注释性”可适应不同比例视图，“按统一比例缩放”确保块等比例缩放。
完成创建
点击“确定”后，所选对象即合并为块，若基点设置不当，可双击块进入块编辑器（BEDIT命令）调整。

嵌套块的使用
将已创建的块作为新块的组成部分，形成嵌套块（如“螺栓组件”包含“螺栓”“螺母”等子块），嵌套层级不宜过深（建议不超过3层），否则可能导致编辑困难。
块的动态属性
通过ATTDEF命令定义属性（如零件编号、价格），插入块时可动态输入信息，创建“标题栏”块时，可添加“设计者”“日期”等属性字段，实现参数化填充。
分解与重定义
（图片来源网络，侵删）
- 若需修改块内容,可使用EXPLODE（分解）命令打散块，但分解后不再具备块的整体性优势。
- 更优方式是双击块打开“块编辑器”，修改后保存，所有同名块将自动更新。
图层管理
块内的对象继承创建时的图层特性，若希望块在不同图层中显示一致，建议在创建前将所有对象置于“0”图层，并设置块属性为“随图层”（BYLAYER）。
文件优化
大量使用块可显著减少文件大小，若文件仍过大，可通过PURGE命令清理未使用的块定义（输入PURGE，勾选“确认要清理的每个块”）。

在机械制图中,可将“标准螺栓”创建为块，插入时只需调整比例和旋转角度，避免重复绘制螺纹和头部细节；在建筑绘图中，“门窗”块可关联属性信息，实现工程量的自动统计，通过块的阵列（ARRAY）和镜像（MIRROR）功能，可快速生成对称或重复布局，大幅提升绘图效率。
