CAD块参照编辑命令如何高效修改？

CAD块参照编辑命令是计算机辅助设计（CAD）软件中用于修改和管理块参照的核心工具，通过这些命令，用户可以高效地编辑块实例而无需分解块，从而保持设计的关联性和一致性，块参照是CAD中重复使用图形元素的重要方式，但若直接分解块进行编辑，会导致块与实例之间的关联丢失，而块参照编辑命令则完美解决了这一问题，以下将从命令类型、操作流程、应用场景及注意事项等方面展开详细说明。

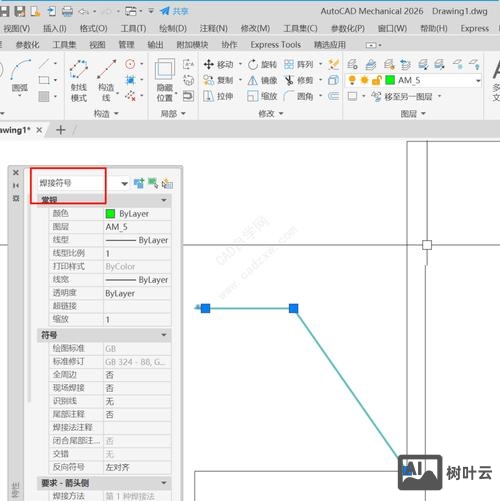

块参照编辑命令主要分为在位块编辑和块编辑器两种模式，在位块编辑允许用户直接在当前图形中编辑块参照，无需切换到单独的编辑环境，适合对块进行局部修改；块编辑器则提供独立的编辑界面，支持更复杂的块定义修改，如添加动态参数、动作等，以AutoCAD为例，常用命令包括REFEDIT（在位块编辑）、BEDIT（块编辑器）以及BLOCKICON（更新块图标）等，REFEDIT命令通过“参照编辑”对话框选择要编辑的块，系统会自动隔离块参照并进入临时编辑状态，此时用户可修改块的几何图形、属性或图层特性，修改完成后通过“保存参照编辑”或“放弃参照编辑”确认更改，BEDIT命令则通过“编辑块定义”对话框选择块，进入块编辑器界面，用户可在此绘制新图形、添加约束或定义动态块，编辑后通过“保存块”或“关闭块编辑器”更新块定义。

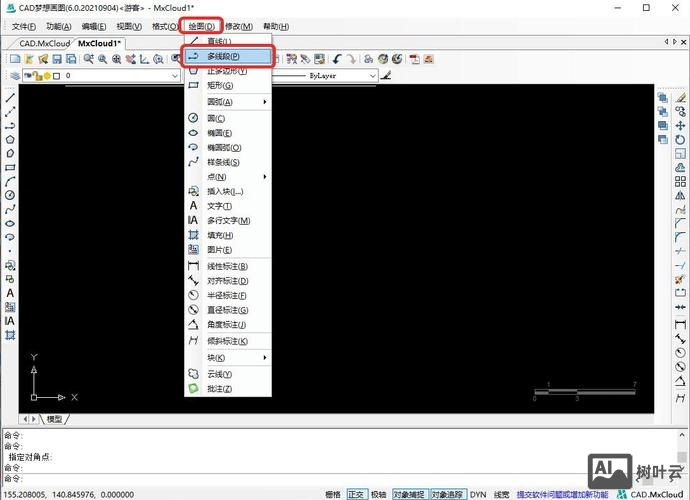

在操作流程上,以REFEDIT命令为例，其步骤可分为四步：第一步，执行REFEDIT命令，在图形中选择要编辑的块参照；第二步，系统弹出“参照编辑”对话框，显示块的名称和预览，用户可勾选“其他特定参照”以编辑嵌套块；第三步，单击“确定”后，块参照进入编辑状态，此时除选定块外的其他图形将淡化显示，避免误操作；第四步，使用常规绘图或修改命令（如MOVE、TRIM等）对块进行编辑，完成后单击“参照编辑”工具栏中的“保存参照编辑”按钮，系统提示“是否保存对参照的修改”，选择“是”即可更新所有块实例，若需放弃修改，则单击“放弃参照编辑”按钮，值得注意的是，在编辑过程中，若块包含属性，需通过DDATTE或ATTEDIT命令单独编辑属性值，避免直接修改属性定义导致块结构错误。

块参照编辑命令的应用场景广泛,例如在机械设计中，若某标准件（如螺栓）的块需要调整长度或孔径，使用在位块编辑可快速更新所有装配图中的该零件；在建筑图纸中，若门窗块的样式需要统一修改（如更换把手设计），通过块编辑器可一次性更新所有门窗实例，提高效率，动态块的创建也高度依赖块编辑器，用户可添加参数（如线性、旋转）和动作（如拉伸、阵列），使块参照能够根据需要动态调整，例如创建可调节大小的桌椅块或可翻转的门块。

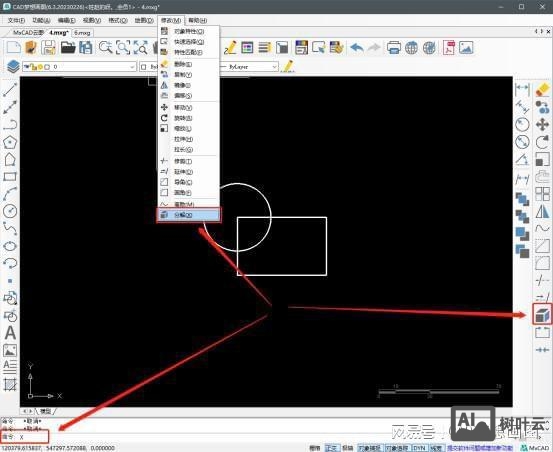

使用块参照编辑命令时需注意以下事项：一是编辑权限，若块参照被锁定或图层被冻结，将无法进行编辑；二是嵌套块处理，编辑嵌套块时需先通过“参照编辑”对话框选择特定嵌套块，避免误操作父级块；三是备份机制，建议在编辑前保存原始图形，或使用“块另存为”命令创建备份块定义，以防修改错误导致数据丢失；四是属性同步，若块包含可变属性，编辑后需确保属性标记和提示符合设计规范，避免在插入块时出现参数错误；五是性能优化，对于包含大量复杂图元的块，频繁编辑可能导致图形卡顿，建议先分解块简化图形结构，或在块编辑器中清理冗余对象。

为更直观地展示块参照编辑命令的对比,以下表格列出常用命令的功能及适用场景：

针对块参照编辑命令的常见问题,以下是两个FAQs及解答：

Q1：为什么执行REFEDIT命令后，块参照没有进入编辑状态，且提示“无法编辑参照”？
A1：该问题通常由三个原因导致：一是块参照所在的图层被冻结或锁定，需检查图层状态并解锁；二是块参照被绑定或外部参照，需先使用“XREF”命令绑定外部参照；三是块定义已损坏，可通过“AUDIT”命令修复图形数据库。

Q2：在块编辑器中修改了块定义，但为什么图形中的块参照没有更新？
A2：可能的原因包括：一是修改后未保存块定义，需在块编辑器中单击“保存块”按钮；二是块参照被插入时设置为“分解”，需重新插入块参照；三是图形中存在同名块但定义不同，需通过“PURGE”命令清理冗余块定义，或重命名块避免冲突。

通过合理运用块参照编辑命令,用户可以显著提升CAD设计的效率和规范性，同时减少因重复修改导致的错误，无论是简单的块调整还是复杂的动态块创建，掌握这些命令都是CAD用户必备的技能。
