CAD着色命令怎么用？

CAD着色命令是计算机辅助设计（CAD）软件中用于为三维模型或二维图形赋予颜色、材质和视觉效果的核心工具，其核心功能是通过模拟光照、材质属性和表面纹理，将原本只有线条和结构的几何模型转化为具有真实感的表现图，帮助设计师更直观地展示设计意图、评估设计方案的美学效果和功能性，在主流CAD软件（如AutoCAD、SolidWorks、Revit等）中，着色命令通常以多种模式存在，涵盖从简单颜色填充到复杂材质渲染的不同层级,满足从快速草图到专业效果图制作的全流程需求。

CAD着色命令的核心功能与分类

CAD着色命令并非单一工具，而是由一系列功能模块组成的集合,根据应用场景和技术复杂度可分为以下几类：

基础着色模式

基础着色主要针对三维模型提供快速视觉反馈，无需复杂设置即可实现颜色填充和简单光照效果，以AutoCAD为例，其“着色”工具栏包含多种模式：

• 二维线框：仅显示模型的边线和轮廓，无任何着色效果,适合编辑几何结构。
• 三维线框：在三维视角下显示边线，可设置背景颜色,但无表面填充。
• 消隐：隐藏被遮挡的边线，仅显示可见表面,形成基本的立体感。
• 平面着色：以单一颜色填充模型表面，不考虑光照，显示速度快,适合快速预览。
• 体着色：在平面着色基础上模拟光照效果，通过计算表面法线方向生成明暗变化,使模型更具立体感。
• 带边框体着色：结合体着色与线框显示，在着色表面保留边线,突出模型结构。

高级渲染与材质应用

当需要更真实的效果时，需使用高级着色（渲染）功能，其核心是赋予模型材质并设置光源环境，以SolidWorks为例,渲染流程包括：

• 材质赋予：通过“材质编辑器”选择预设材质（如金属、塑料、木材）或自定义材质属性，包括颜色、纹理、反射率、透明度等，金属材质可设置高反射率模拟镜面效果,透明材质可调整折射率模拟玻璃。
• 光源设置：包括环境光（整体亮度）、方向光（模拟太阳光）、点光源（如灯泡）和聚光灯，通过调整光源位置、颜色和强度控制阴影和高光效果。
• 渲染输出：选择渲染分辨率（如1920×1080）和渲染引擎（如PhotoView 360），生成高精度效果图，支持抗锯齿、全局光照等高级效果,用于产品宣传或设计评审。

二维图形的着色处理

在二维CAD中，着色命令主要用于填充封闭区域，如剖面线、颜色标记等，以AutoCAD的“图案填充”和“渐变色”命令为例：

• 图案填充：通过选择预设图案（如ANSI31砖墙图案）或自定义图案，为封闭区域（如建筑剖面）填充重复纹理，可调整比例、角度和孤岛检测方式。
• 渐变色填充：实现颜色过渡效果，支持单色渐变（如浅蓝到深蓝）和双色渐变,常用于表现光影效果或区域划分。

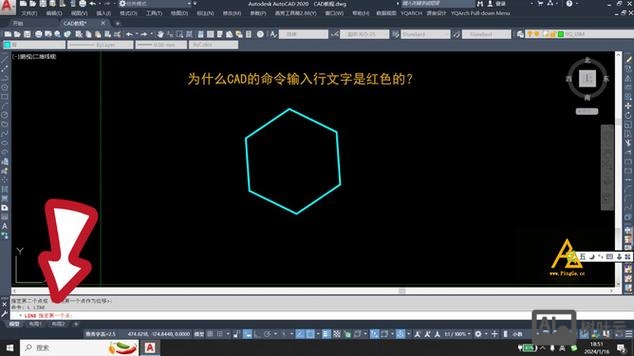

CAD着色命令的操作流程（以AutoCAD为例）

不同软件的操作逻辑相似，以AutoCAD 2023为例,三维模型着色的基本流程如下：

1. 打开模型并切换视图：确保模型处于三维视图（如“西南等轴测”），通过“视图”选项卡切换到“三维视图”模式。
2. 选择着色模式：在“视图”选项卡的“视觉样式”下拉菜单中选择“体着色”或“带边框体着色”,即可实时预览着色效果。
3. 自定义颜色：选中模型后，右键打开“特性”面板，在“常规”选项中修改“颜色”属性,可为不同部分设置不同颜色。
4. 高级渲染设置：若需更真实效果，需使用“渲染”命令：
   • 点击“渲染”选项卡，选择“材质”库，将“金属-铝”材质拖拽到模型表面；
   • 在“光源”面板添加“平行光”，调整位置和强度；
   • 点击“渲染”按钮,等待计算完成后生成效果图。

CAD着色命令的常见应用场景

1. 产品设计：工业设计师通过着色展示产品外观，如汽车曲面反光效果、塑料材质的磨砂质感，帮助评估造型和配色方案。
2. 建筑设计：建筑师利用着色生成建筑效果图，通过玻璃材质的透明反射、石材纹理的模拟，直观呈现建筑与环境的融合效果。
3. 工程制图：在二维图纸中，通过剖面线填充区分不同材料（如混凝土、钢筋），辅助施工人员理解结构细节。
4. 虚拟仿真：在机械设计中，通过着色模拟运动部件的受力状态，如应力分布云图（以颜色梯度表示应力大小）。

CAD着色命令的优化技巧

1. 模型简化：复杂模型着色时，可暂时隐藏非必要细节（如小孔、螺纹）以提升渲染速度。
2. 材质预设：使用软件内置材质库（如AutoCAD的“材质浏览器”）可快速获得真实效果，避免手动调整参数。
3. 光源调整：避免过强光源导致高光过曝，可通过“环境光遮挡”增强阴影细节，提升立体感。
4. 硬件加速：开启显卡的硬件加速功能（如OpenGL）,可大幅提升实时着色的流畅度。

CAD着色命令的局限性

1. 性能消耗：高质量渲染（如全局光照、光线追踪）对硬件配置要求高，复杂模型可能需要数小时渲染。
2. 真实感依赖参数：材质效果需精确设置反射率、粗糙度等参数，参数不当可能导致效果失真（如金属呈现塑料质感）。
3. 软件差异：不同CAD软件的着色引擎存在差异，如Revit的渲染更偏向建筑表现，SolidWorks更适合工业产品,需根据需求选择工具。

相关问答FAQs

问题1：CAD着色与渲染有什么区别？
解答：CAD着色和渲染均用于提升模型的视觉效果，但存在本质区别，着色是实时计算的低级处理，主要提供快速预览（如体着色），无需复杂设置且速度较快，适合设计过程中的即时反馈；渲染则是基于高级算法（如光线追踪）的离线计算，通过模拟真实光照、材质反射和阴影生成高精度图像，输出效果更真实，但耗时较长，常用于最终效果展示，着色是“快速上色”，渲染是“照片级生成”。

问题2：为什么CAD着色后模型表面出现斑驳或条纹？
解答：CAD着色后表面出现斑驳或条纹，通常由以下原因导致：

1. 法线方向错误：模型表面法线方向异常（如 inward/outward 混乱），导致光照计算错误，可通过“翻转法线”命令修复；
2. 曲面精度不足：复杂曲面（如NURBS）的精度设置过低，导致着色时出现锯齿或斑块，需在曲面属性中增加“曲率精度”；
3. 材质贴图比例不当：若使用纹理材质（如木材），贴图比例过大或过小会导致重复条纹，需调整“UVW贴图”参数；
4. 显卡驱动问题：老旧或损坏的显卡驱动可能导致渲染异常,需更新显卡驱动至最新版本。
