犀牛（Rhino）是一款强大的三维建模软件，广泛应用于工业设计、建筑设计、珠宝设计、游戏开发等领域，其核心优势在于灵活的命令系统和高效的建模流程，掌握常用命令是提升建模效率的关键，以下将详细介绍犀牛中常用的命令，涵盖基础操作、曲线绘制、曲面创建、实体编辑、渲染输出等核心模块,并结合实际应用场景说明其功能和使用技巧。
（图片来源网络，侵删）
基础操作与视图控制
基础操作是建模的起点，熟练掌握视图控制和对象选择能大幅提升操作流畅度。
- 视图导航：
RotateView（旋转视图，快捷键Shift+右键拖动）、Pan（平移视图，快捷键Shift+右键拖动或中键拖动）、Zoom（缩放视图，快捷键Ctrl+右键拖动或鼠标滚轮）、ZoomSelected（选中对象缩放，快捷键Shift+Z），这些命令配合Top（顶视图）、Front（前视图）、Right（右视图）、Perspective（透视图）等标准视图切换（快捷键F1-F4），可快速调整视角。 - 对象选择：
Select（基本选择，快捷键空格键）、SelectCurve（选择曲线）、SelectSurface（选择曲面）、SelectObject（选择物体）、WindowSelect（窗口选择，从左到右拖动完全包含对象）、CrossingSelect（交叉选择，从右到左拖动部分包含对象），按住Ctrl可多选，按住Shift可取消选择。 - 图层管理：
Layers（图层管理器，快捷键Ctrl+L），通过图层可组织复杂模型，控制对象显示、锁定和打印属性，将草图、辅助线、最终模型分别置于不同图层,便于编辑和清理。
曲线绘制与编辑
曲线是构建曲面和实体的基础，犀牛的曲线工具功能丰富，支持精确控制和自由绘制。
- 直线与圆弧：
Line（直线，快捷键L）、Polyline（多段线，快捷键PL）、Circle（圆，快捷键C）、Arc（圆弧，快捷键A）。Line命令可通过输入起点和终点坐标（如0,0,0到100,0,0）绘制精确直线，或结合Ortho（正交模式）绘制水平/垂直线。 - 自由曲线：
InterpCrv（插值曲线，通过点击控制点生成平滑曲线）、ControlPtCurve（控制点曲线，通过调整控制点形状曲线）、Sketch（手绘曲线，快捷键SK）。InterpCrv常用于绘制轮廓线，而ControlPtCurve适合需要精确调整曲率的情况。 - 曲线编辑：
Fillet（圆角，快捷键F）、Chamfer（倒角）、Trim（修剪，快捷键TR）、Extend（延伸）、Join（合并，快捷键J）、Offset（偏移，快捷键O）。Trim命令可快速去除曲线多余部分，Offset可生成等距曲线（如生成边框或厚度）。 - 曲线分析：
CurvatureGraph（曲率图形，快捷键Shift+F10），通过显示曲率梳判断曲线平滑度，曲率梳越均匀，曲线质量越高,适合用于汽车外观或产品建模。
曲面创建与编辑
曲面是犀牛的核心功能，支持从曲线生成复杂形态，常用命令包括：
- 基础曲面：
PlanarSrf（平面曲面，将封闭曲线转为平面）、Extrude（挤出，快捷键E，将曲线挤出为曲面或实体）、Revolve（旋转，快捷键Rev，将曲线绕轴旋转生成曲面）、Sweep1/Sweep2（扫掠，快捷键Swe1/Swe2，沿路径曲线生成曲面）。Revolve适合制作花瓶、酒杯等旋转对称模型，Sweep2可通过两条路径曲线生成更复杂的曲面（如机翼）。 - 高级曲面：
Loft（放样，快捷键Loft，通过多条截面曲线生成平滑曲面）、NetworkSrf（网络曲面，通过两个方向的曲线网格生成曲面）、Patch（补丁，通过封闭边界修补曲面）、BlendSrf（混接曲面，快捷键Bl，在两个曲面间生成平滑过渡）。Loft常用于创建连续曲面（如船体或车身），BlendSrf则用于处理曲面连接处的圆角过渡。 - 曲面编辑：
Rebuild（重建，快捷键Re，调整曲面控制点数量和均匀度）、MatchSrf（匹配曲面，使两个曲面在边界处连续）、OffsetSrf（曲面偏移）、UnrollSrf（曲面展开，适合钣金设计）。MatchSrf可设置位置（G0）、切线（G1）、曲率（G2）连续性,确保曲面拼接无缝。
实体建模与分析
实体建模适合创建具有体积的对象，常用命令包括：
（图片来源网络，侵删）
- 实体创建：
Box（立方体，快捷键Box）、Sphere（球体）、Cylinder（圆柱体）、Extrude（挤出曲线为实体）、Boolean（布尔运算，包括Union并集、Difference差集、Intersection交集，快捷键Boolean），布尔运算可通过组合简单实体生成复杂形状（如挖孔或合并部件）。 - 实体编辑：
FilletEdge（边圆角）、ChamferEdge（边倒角）、Shell（抽壳，快捷键Sh，将实体转为薄壁）、DraftAngle（拔模，适合模具设计）。Shell命令可制作中空物体（如容器或外壳），设置厚度为2mm即可生成薄壁实体。 - 实体分析：
MassProperties（质量属性，快捷键Ctrl+Shift+I，查看体积、面积、重心等）、Check（检查模型，检测未封闭的曲面或自相交）。
尺寸标注与出图
犀牛支持添加尺寸标注和导出2D图纸，常用命令：
Dim（线性标注）、DimAngular（角度标注）、DimRadius（半径标注）、Leader（引出线），标注可通过DimensionStyles（标注样式管理器）调整单位和精度。- 出图时使用
Layout（布局空间，快捷键LO）创建视口，设置视图比例和显示模式（如线框或渲染），最后通过Print（打印）或Export（导出为DWG、PDF格式）输出图纸。
渲染与输出
为模型添加材质和纹理，提升视觉效果：
Rendered（渲染模式，快捷键Shift+R）、Material（材质编辑器，快捷键M），可设置颜色、反射、透明等属性。Render（渲染，快捷键Render）或使用Flamingo（火烈鸟插件）进行高质量渲染，导出为JPG、PNG等图像格式。

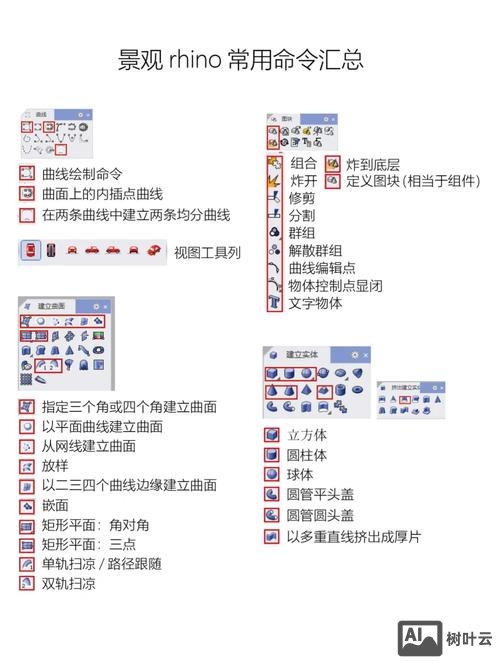

常用命令快捷键总结表
| 功能分类 | 命令名称 | 快捷键 | 说明 |
|---|---|---|---|
| 视图控制 | 旋转视图 | Shift+右键拖动 | 动态调整视角 |
| 对象选择 | 基本选择 | 空格键 | 激活选择工具 |
| 曲线绘制 | 直线 | L | 绘制直线或多段线 |
| 曲线编辑 | 修剪 | TR | 去除曲线或曲面多余部分 |
| 曲面创建 | 旋转 | Rev | 绕轴生成旋转曲面 |
| 曲面编辑 | 混接曲面 | Bl | 生成曲面平滑过渡 |
| 实体建模 | 布尔差集 | Difference | 从实体中减去其他部分 |
| 渲染输出 | 渲染 | Shift+R | 实时预览渲染效果 |
相关问答FAQs
Q1：如何快速修复犀牛中曲面的破洞问题？
A：可使用Patch（补丁）命令，先选中曲面边界，然后点击Patch，调整“刚度”参数控制曲面平滑度；若破洞较小，也可用Fill（填充）命令直接生成封闭曲面，对于复杂模型，先用Check命令检查未封闭边缘,再针对性修复。
Q2：犀牛中如何实现曲面的G2曲率连续性？
A：使用MatchSrf（匹配曲面）命令，选择目标曲面和要匹配的曲面边界，在“连续性”选项中选择“曲率（G2）”，调整“张力”和“结构线密度”参数，确保曲率梳过渡自然，G2连续性常用于高品质产品曲面（如汽车外壳）,避免视觉上的突兀感。
