CAD如何用命令标注坡度？

在CAD软件中，标注坡度是工程设计中常用的操作，尤其在建筑、道路、水利等领域，坡度标注能够直观表达斜面的倾斜程度和方向，CAD提供了多种标注坡度的方法，包括使用专用命令、结合线性标注与几何工具等，用户可根据绘图需求选择合适的方式，以下将详细介绍CAD中标注坡度的常用命令、操作步骤及注意事项。

标注坡度的核心命令及操作

使用“坡度标注”命令（DIMALIGNED + 辅助线）

部分CAD版本（如AutoCAD）未直接提供“坡度标注”独立命令，但可通过对齐标注（DIMALIGNED）结合辅助线实现,操作步骤如下：

• 绘制辅助线：首先使用“直线”（LINE）命令绘制斜坡的倾斜方向线，确定起点和终点,确保线条准确反映坡度方向。
• 测量高差与水平距离：通过“坐标”（ID）命令或“距离”（DIST）命令测量斜坡的高差（垂直距离）和水平距离（水平投影长度）。
• 计算坡度值：坡度=高差/水平距离×100%，或以比例形式（如1:X）表示。

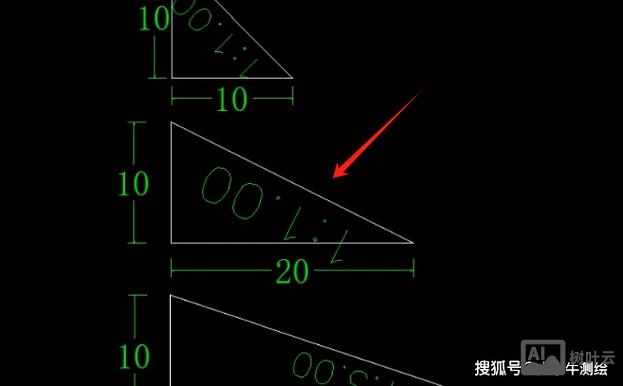

• 添加对齐标注：执行“对齐标注”（DIMALIGNED）命令，选择斜坡的起点和终点,标注斜线长度。
• 添加文字说明：使用“多行文字”（MTEXT）命令在标注旁输入坡度值，格式可为“i=X%”或“1:X”，并添加坡度符号（如单边箭头）。

使用“快速标注”与“引线”组合

对于复杂坡面，可通过“快速标注”（QDIM）和“多重引线”（MLEADER）命令组合标注：

• 绘制坡面轮廓：使用“多段线”（PLINE）或“直线”命令绘制坡面边界。
• 快速标注尺寸：执行“快速标注”命令，选择坡面轮廓的水平投影长度,生成水平尺寸标注。
• 添加引线标注：使用“多重引线”命令，从坡面高点引出箭头，标注高差值,并在引线末端输入坡度百分比或比例。
• 调整标注样式：通过“标注样式管理器”（DIMSTYLE）修改箭头样式、文字高度等,确保标注符合制图规范。

使用“块”自定义坡度符号

若需频繁标注坡度,可提前创建坡度符号块：

• 绘制坡度符号：使用“直线”绘制三角形箭头和水平基准线,添加文字区域。
• 创建块：执行“块定义”（BLOCK）命令，将符号保存为“坡度块”,并指定基点。
• 插入块并标注：使用“插入块”（INSERT）命令将符号放置在坡面位置，双击块编辑文字内容,输入具体坡度值。

不同场景下的坡度标注技巧

道路工程坡度标注

道路设计中，坡度常以“纵坡”和“横坡”形式体现：

• 纵坡标注：沿道路中心线绘制辅助线，使用“对齐标注”标注长度，通过“高程点”标注起点和终点高程,计算坡度值后添加文字说明。
• 横坡标注：垂直于道路中心线绘制横断面，使用“角度标注”（DIMANGULAR）标注路拱倾斜角度,或通过高差与半宽比值标注坡度百分比。

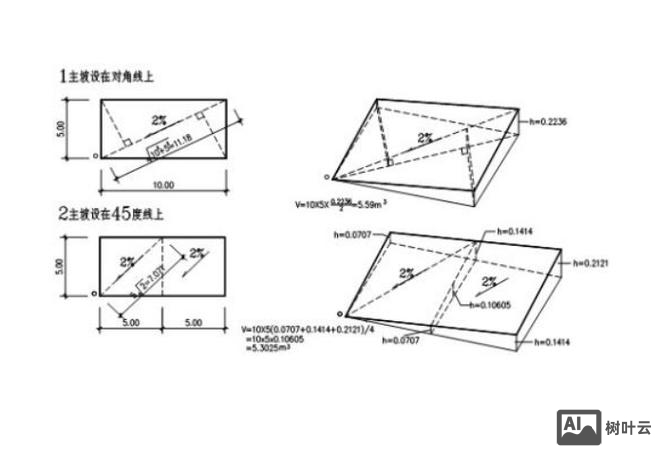

建筑工程屋面坡度标注

屋面坡度通常以“百分比”或“角度”表示：

• 百分比标注：测量屋面水平投影长度和檐口高度，计算坡度百分比，使用“引线标注”指向坡面。
• 角度标注：执行“角度标注”命令，选择屋面倾斜线与水平基准线的夹角，直接标注角度值（如“1.5°”）。

管道工程坡度标注

管道坡度需明确流向和坡度值：

• 流向箭头：使用“多段线”绘制带箭头的线条,表示流体方向。
• 坡度标注：在箭头旁添加“i=0.5%”或“1:200”等文字,并确保标注与管道轴线平行。

标注坡度时的注意事项

1. 单位统一：确保高差和距离单位一致（如均为毫米或米）,避免计算错误。
2. 符号规范：坡度符号应使用标准图例，如箭头指向低点,百分比或比例标注清晰。
3. 图层管理：将坡度标注放置在独立的“标注层”,便于修改和隐藏。
4. 动态更新：若坡面尺寸调整，使用“标注更新”（DIMUPDATE）命令同步修改标注值，或关联标注与几何图形（如使用“几何约束”）。

坡度标注命令对比表

相关问答FAQs

Q1：如何快速批量标注多个坡面的坡度？
A1：可使用“快速标注”（QDIM）命令批量选择坡面轮廓的水平长度，生成基础尺寸标注；然后通过“多重引线”命令统一添加高差和坡度值，最后使用“特性”（PROPERTIES）面板批量修改标注样式（如文字高度、箭头大小），确保一致性，对于大量相同坡度，可创建“坡度块”，通过“阵列”（ARRAY）命令快速复制并修改文字内容。

Q2：坡度标注中的箭头方向如何确定？
A2：坡度箭头方向应指向坡度降低的方向，即“高点→低点”，在CAD中，可通过“多重引线”命令的“箭头”选项设置箭头样式，并在引线设置中调整“引线角度”，确保箭头与坡面倾斜方向一致，屋面坡度箭头应指向天沟或排水口，道路纵坡箭头应沿路线指向下坡方向，若需双向坡度（如横坡），可使用双向箭头符号,并在两侧标注坡度值。
