CAD格式刷命令如何快速使用？

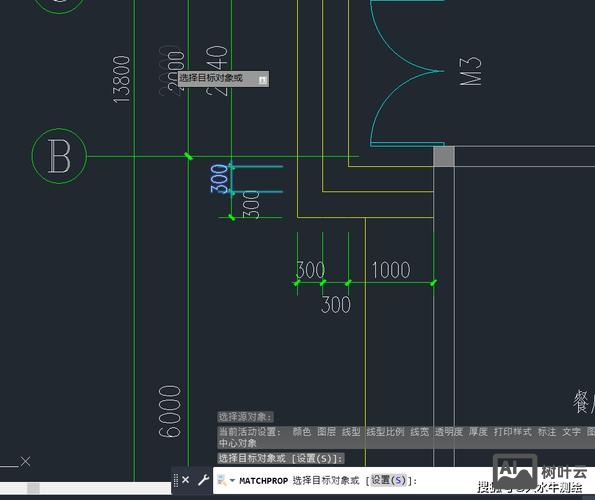

在CAD软件中,格式刷命令（MATCHPROP）是一项非常实用的工具，它能够快速将源对象的属性（如图层、颜色、线型、线宽、文字样式、标注样式等）复制到目标对象上，从而避免手动逐个修改属性的繁琐操作，显著提高绘图效率和规范性，该命令的调用方式主要有三种：一是通过功能区“常用”选项卡“剪贴板”面板中的“格式刷”图标；二是在命令行输入“MATCHPROP”或快捷键“MA”后按回车键；三是通过经典工具栏中的格式刷按钮，执行命令后，命令行会提示“选择源对象”，此时需要单击一个具有目标属性的对象作为“模板”，随后命令行会提示“选择目标对象或[设置(S)]”，此时可以单击或框选需要应用属性的对象，按回车键即可完成属性复制。

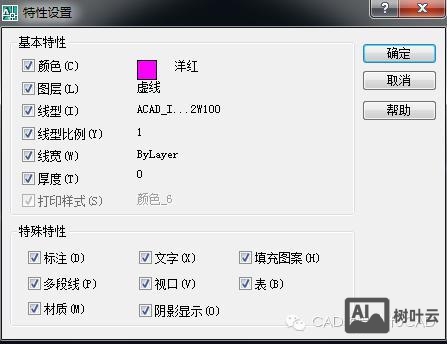

格式刷命令的核心在于其灵活的属性设置功能,在“选择目标对象或[设置(S)]”提示下，输入“S”并按回车键，会弹出“特性设置”对话框，其中列出了可复制的各类属性，包括基本属性（颜色、线型、线宽、图层等）、打印样式、文字标注特性（文字样式、对正、高度等）、填充图案、多段线、视口等，用户可以根据实际需求勾选或取消勾选相应选项，若只想复制图层属性而不改变颜色，可在对话框中仅勾选“图层”选项，这种选择性复制功能避免了不必要的属性覆盖，确保修改的精准性，需要注意的是，某些特殊属性（如块的属性定义）可能无法通过格式刷直接复制，此时需要结合其他命令或手动调整。

在实际应用中,格式刷命令的使用场景非常广泛，在绘制建筑平面图时，若需将部分墙体从“墙体”图层切换至“填充”图层，并同时修改其颜色为灰色，可先选中一个已设置好的墙体作为源对象，然后使用格式刷批量选择其他墙体，即可一次性完成图层和颜色的修改；在机械制图中，若需统一不同尺寸标注的文字样式和箭头大小，可将标准标注作为源对象，通过格式刷快速应用到其他标注对象；在复杂图纸中，若需将多个散乱线条的线型统一为虚线，只需选中一条虚线作为源对象，再框选所有目标线条即可，格式刷还支持跨图纸使用，即在一个图纸中选中源对象后，切换到其他打开的图纸进行目标对象选择，实现属性在不同图纸间的快速传递。

尽管格式刷功能强大,但在使用时仍需注意一些细节问题，源对象和目标对象的类型需兼容，不能将文字的属性直接复制到线条上，否则可能导致操作失败或异常；若目标对象被定义为块或外部参照，需先分解（EXPLODE）才能进行属性复制；在复制属性前，建议检查当前图层状态，避免因图层锁定或冻结导致无法修改；对于大量对象的属性复制，可结合“快速选择”（QSELECT）功能，先筛选出目标对象，再使用格式刷，以提高操作效率。

相关问答FAQs

Q1：格式刷命令能否复制对象的尺寸和形状？
A1：不能，格式刷命令主要用于复制对象的属性（如颜色、线型、图层、文字样式等），而无法改变对象的几何尺寸（如长度、半径）或形状（如直线、圆弧），若需修改对象的尺寸或形状，需使用拉伸（STRETCH）、缩放（SCALE）或修剪（TRIM）等编辑命令。

Q2：使用格式刷时如何避免复制不需要的属性？
A2：在执行格式刷命令后，当命令行提示“选择目标对象或[设置(S)]”时，输入“S”并按回车键，打开“特性设置”对话框，在其中取消勾选不需要复制的属性选项（如“颜色”“线宽”等），仅保留需要的属性（如“图层”），然后单击“确定”按钮，再选择目标对象即可实现精准复制。
