CAD标尺所有命令有哪些？

在CAD软件中，标尺功能并非独立存在的工具，而是通过一系列命令和设置实现的辅助绘图工具，主要用于显示当前绘图区域的尺寸信息、对齐对象或作为参考基准，以下是CAD中标尺相关的所有命令及详细使用方法，涵盖不同CAD版本（如AutoCAD、浩辰CAD等）的通用操作逻辑。

（图片来源网络，侵删）

标尺显示与隐藏命令

标尺的显示状态通常通过“选项”菜单或系统变量控制，具体命令如下：

命令名称：OPTIONS（快捷键：OP）
- 功能：打开“选项”对话框，在“显示”选项卡中可设置是否显示绘图区标尺。
- 操作步骤：
  - 输入OP并回车，弹出“选项”对话框；
  - 切换至“显示”选项卡，勾选“显示标尺”复选框（部分版本需在“布局元素”中设置）；
  - 点击“确定”应用设置，绘图区顶部和左侧将显示水平和垂直标尺。
- 注意：部分CAD版本（如AutoCAD 2020后）默认不显示标尺，需手动开启。
系统变量：RULERMODE
- 功能：通过命令行直接控制标尺显示状态（0为隐藏，1为显示）。
- 操作步骤：
  - 输入RULERMODE并回车；
  - 输入1显示标尺，输入0隐藏标尺，回车确认。

标尺的显示单位需与绘图单位一致，可通过以下命令调整：

（图片来源网络，侵删）

命令名称：UNITS（快捷键：UN）
- 功能：设置绘图单位（长度、角度等），标尺单位将同步更新。
- 操作步骤：
  - 输入UN并回车，弹出“图形单位”对话框；
  - 在“长度”区域选择单位类型（如“小数”“建筑”“工程”等），并设置精度（如小数点后2位）；
  - 点击“确定”后，标尺单位将自动切换为设置的单位。

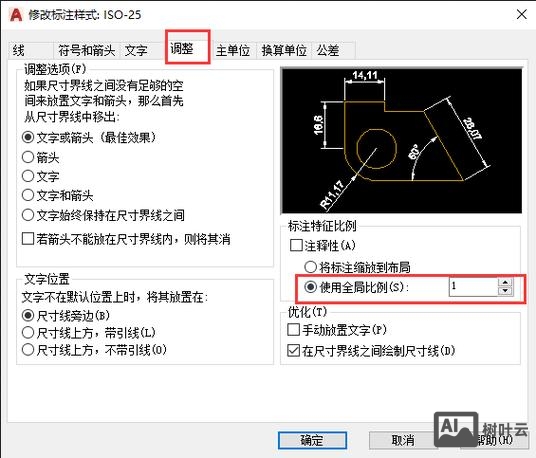

命令名称：DIMSTYLE（快捷键：D）
- 功能：通过标注样式调整标尺关联的标注单位和精度。
- 操作步骤：
  - 输入D并回车，弹出“标注样式管理器”；
  - 选择当前样式（如“ISO-25”），点击“修改”；
  - 在“主单位”选项卡中设置单位格式和精度，标尺显示将同步更新。

标尺可作为绘图参考线，辅助对象对齐，常用命令如下：

命令名称：GRID（栅格）
（图片来源网络，侵删）
- 功能：显示或隐藏栅格，标尺刻度可与栅格对齐，形成网格参考。
- 操作步骤：
  - 输入GRID并回车，或按F7键切换栅格显示；
  - 输入GRID后选择“开（ON）”“关（OFF）”或“捕捉（SNAP）”模式，标尺刻度可与栅格间距对齐。
命令名称：SNAP（捕捉）
- 功能：启用对象捕捉时，标尺刻度可作为捕捉参考点，实现精确定位。
- 操作步骤：
  - 输入SNAP并回车，或按F9键切换捕捉模式；
  - 设置捕捉间距（如与标尺刻度一致），绘图时光标将自动吸附到标尺刻度点。
命令名称：QDIM（快速标注）
- 功能：通过标尺快速标注对象尺寸，标尺刻度可作为标注基准。
- 操作步骤：
  - 输入QDIM并回车，选择需标注的对象；
  - 选择“连续（C）”或“基线（B）”选项，标尺刻度将作为标注起点或基线。

部分CAD版本支持自定义标尺刻度，常用命令如下：

命令名称：LTSCALE（线型比例）
- 功能：调整标尺刻度线的线型比例，使刻度显示更清晰。
- 操作步骤：
  - 输入LTSCALE并回车；
  - 输入新的比例值（如0或0），回车确认，标尺刻度线密度将随之变化。
命令名称：VIEWRES（视图分辨率）
- 功能：优化标尺和圆弧的显示平滑度，避免锯齿。
- 操作步骤：
  - 输入VIEWRES并回车；
  - 输入圆缩放百分比（如10000），回车确认，标尺刻度显示将更平滑。

标尺可与CAD中的其他辅助工具配合使用，提升绘图效率：

CAD版本	标尺显示方式	特殊命令
AutoCAD经典版	通过“选项”→“显示”开启，标尺位于绘图区顶部和左侧	`RULERMODE`（仅部分版本支持）
AutoCAD LT版	功能与AutoCAD一致，但无高级自定义选项	仅支持`OPTIONS`和`UNITS`设置
浩辰CAD、中望CAD等	国产CAD通常兼容AutoCAD操作，标尺设置路径与AutoCAD类似	无独立标尺命令，依赖`OPTIONS`和`UNITS`
