UG装配命令在哪找？

在UG（现称NX）软件中，装配命令是进行产品结构设计、零部件组装与仿真的核心功能，掌握其位置与使用方法能显著提升设计效率，UG的装配命令并非集中在单一菜单中，而是根据功能模块分散在多个界面区域，包括顶部功能区、右键快捷菜单、装配导航器以及专门的“装配”选项卡，以下从不同界面和操作场景出发，详细解析装配命令的具体位置及功能分类。

顶部功能区中的装配命令

UG的顶部功能区采用选项卡式布局,与装配相关的命令主要集中在“装配”选项卡中，默认启动UG后，顶部会显示“主页”、“曲面”、“钣金”等选项卡，若未显示“装配”选项卡，可通过以下方式调出：在功能区任意位置右键，勾选“装配”选项，点击“装配”选项卡后，下方会展开多个命令组，按功能划分为“关系”、“组件”、“组件预览”、“镜像装配”、“序列”等，每个组内包含常用装配命令。

• “关系”组：用于控制零部件之间的位置约束，包括“接触对齐”、“同心”、“距离”、“平行”等基础约束命令，是装配中最常用的定位工具。“接触对齐”可通过选择两个平面、圆柱面或球面，使零部件快速贴合或对齐。
• “组件”组：用于添加或移除装配体中的零部件，核心命令包括“添加组件”（将已有零件或子装配导入当前装配体）、“新建组件”（在装配体中直接创建新零件）、“替换组件”（用其他零部件替换当前组件）、“删除组件”（移除不需要的零部件）等，添加组件”支持多种定位方式，如“绝对原点”、“配对”、“约束”等，灵活选择可提高装配效率。
• “镜像装配”组：用于快速创建对称结构的装配，镜像装配”命令可通过选择基准平面，镜像复制已有组件并自动生成约束关系，适用于对称零部件的设计。
• “序列”组：与运动仿真相关，用于创建装配或拆卸序列，模拟零部件的运动过程，常用于产品展示或工艺规划，包含“新建序列”、“播放序列”等命令。

装配导航器中的快捷操作

装配导航器（Assembly Navigator）是UG装配管理的核心工具，通常位于界面左侧的资源条中，默认以树状结构显示装配体的层级关系（装配体、子装配、零件），在导航器中的任意组件上右键，会弹出包含装配命令的快捷菜单，部分高频操作可直接通过此菜单完成，无需切换到功能区。

• 右键快捷菜单常用命令：
  • 设为工作部件：将选中的组件设为当前编辑对象，双击组件也可实现此功能。
  • 替换：打开“替换组件”对话框，支持用不同零件或子装配替换当前组件，并可保留或删除约束。
  • 隐藏/显示：快速控制组件的可见性，避免复杂装配中图形区域的干扰。
  • 使成为镜像体：将选中的组件转换为镜像体，需配合镜像平面使用。
  • 抑制/取消抑制：抑制组件会暂时将其从装配体中移除（不删除数据），减少计算量；取消抑制则恢复显示。
  • 装配约束：直接打开“装配约束”对话框，快速添加或编辑约束关系。

装配导航器顶部工具栏还包含“全部展开/折叠”、“过滤”、“查找组件”等功能按钮，方便管理大型装配体，通过“过滤”功能可按名称、属性、状态（如未约束、抑制）筛选组件，快速定位问题零部件。

右键直接操作与“装配约束”对话框

在图形区域中直接选中零部件后右键,会弹出与对象相关的快捷菜单，其中包含部分装配命令，如“装配约束”、“替换组件”、“显示父项”等，这种方式适合在图形操作过程中快速调用命令，无需切换功能区或导航器。

“装配约束”对话框是装配定位的核心工具，可通过以下方式打开：功能区“装配”选项卡→“关系”组→“装配约束”；或右键选中组件→“装配约束”；或快捷键“Ctrl+Alt+W”，对话框中包含“类型”、“要约束的几何体”、“设置”三个区域：

• 类型：提供10种约束类型，包括“接触对齐”（最常用，支持“接触”“对齐”“自动判断中心/轴”等子类型）、“同心”（使圆柱面同轴）、“距离”（指定偏置距离）、“角度”（定义两平面夹角）、“平行”（使两平面方向平行）等。
• 要约束的几何体：选择第一个和第二个对象，UG会根据选择的几何体类型（如平面、轴线、球面）自动推荐合适的约束类型。
• 设置：可设置“偏置表达式”（精确控制距离或角度值）、“定向选项”（如“方向相反”使法向量反向）等。

其他隐藏的装配命令入口

部分高级装配命令可能默认未显示在功能区,需通过“定制”功能调出。“爆炸图”相关命令（创建爆炸图、自动爆炸、编辑爆炸等）位于“装配”选项卡的“爆炸图”组中，若未显示，可在功能区右键选择“添加到功能区”或通过“文件→定制→命令”手动添加。“报告”组中的“列出组件”“装配序列”等命令，可用于生成装配清单或分析装配结构。

不同工作环境下的命令差异

UG的装配命令会根据当前工作环境（建模、装配、运动仿真等）动态调整，在“建模”环境中，“装配”选项卡的命令较少，仅包含基础添加组件和约束功能；而在“装配”环境中，会显示完整的装配命令组，包括序列、爆炸图等高级工具，若找不到某些命令，需确认当前是否处于正确的“角色”（Role）下，UG提供了“高级”“基本”“具有完整菜单的基本”等多种角色，可通过“文件→实用工具→用户界面→角色”切换。

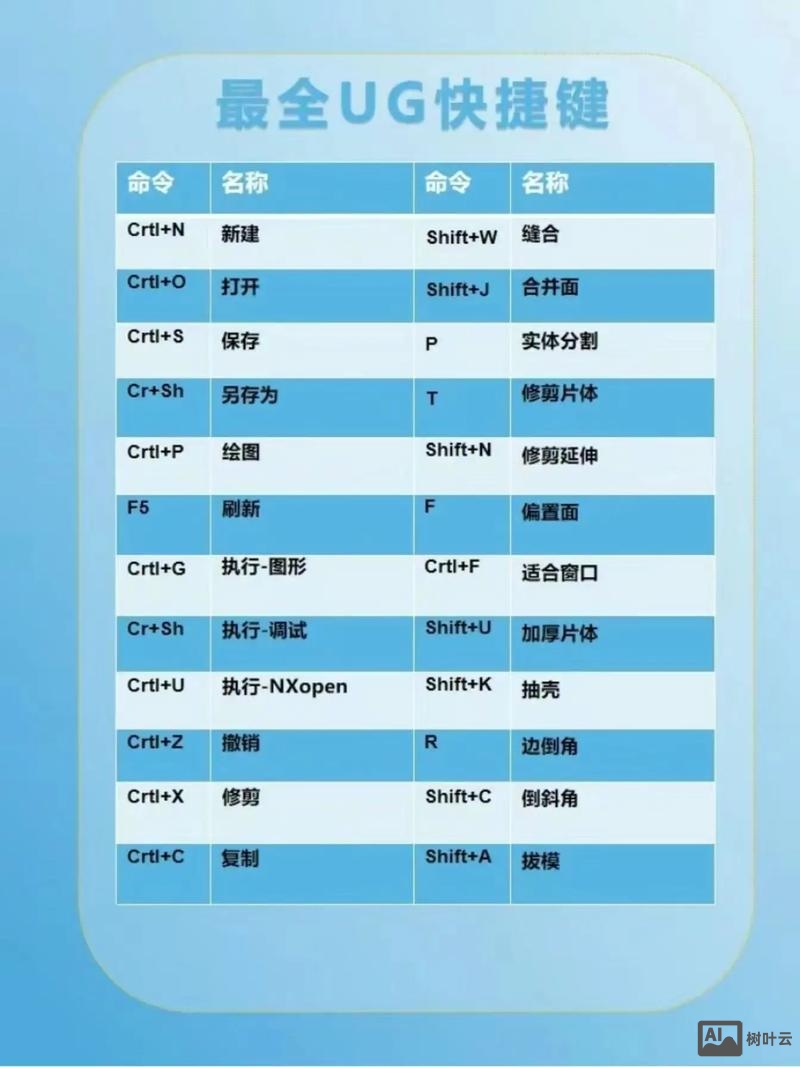

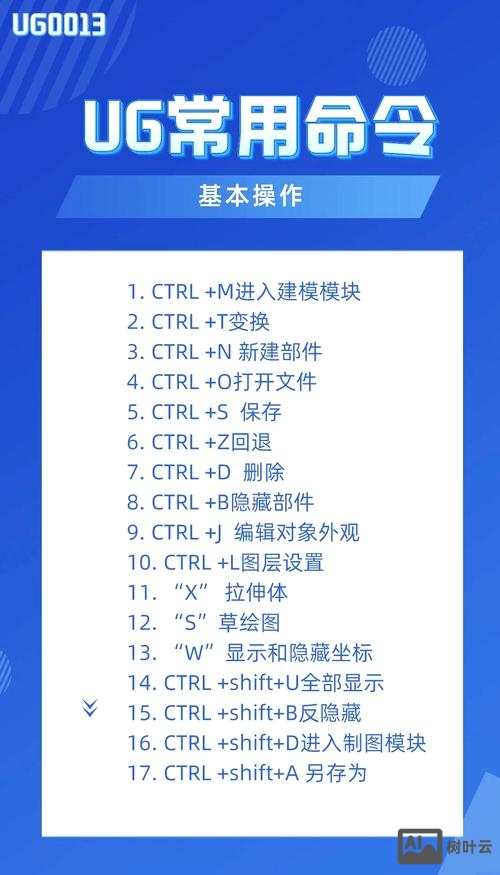

常用装配命令功能速查表

为便于快速查找,以下将核心装配命令及其位置、功能总结如下：

相关问答FAQs

Q1：为什么在功能区找不到“装配”选项卡？
A1：可能原因有两个：一是当前未进入“装配”环境，UG默认在“建模”环境中，需通过“文件→新建”选择“装配”模板，或在建模环境中切换至“装配”应用模块；二是功能区未显示“装配”选项卡，可在功能区任意位置右键，在弹出的菜单中勾选“装配”选项，即可将其添加到功能区。

Q2：添加组件时如何快速定位零件文件？
A2：点击“添加组件”命令后，在“部件”区域点击“打开”按钮，UG默认会记录最近使用的文件路径，若需快速查找，可勾选“加载的部件”下的“最近访问的部件”，直接选择近期打开过的零件；或通过“装配→组件→查找组件”功能，按名称、属性等条件搜索已加载的部件，无需重复浏览文件夹，建议将常用零件库路径添加到UG的“加载选项”中（通过“文件→实用工具→加载选项”设置），系统会自动搜索指定路径下的零件文件。
