CAD引用外部参照命令如何高效管理与更新？

在CAD绘图过程中,外部参照（External References，简称Xref）是一种高效管理复杂图纸的重要工具，它允许用户将外部图形文件（如DWG、DGN、PDF等）作为参照插入到当前图形中，而不必将其直接粘贴到当前文件中，通过引用外部参照，用户可以实现多专业协同设计、动态更新图纸内容，以及有效控制文件大小，要熟练使用外部参照功能，首先需要掌握其核心命令及相关操作方法。

CAD外部参照的核心命令及操作路径

CAD中管理外部参照的主要命令是EXTERNALREFERENCES（快捷键XR），通过该命令可以打开“外部参照”选项板，对外部参照进行附着、卸载、绑定、拆离等操作，以下是具体操作步骤及功能说明：

1. 附着外部参照

   • 执行EXTERNALREFERENCES命令后，在选项板中点击“附着”按钮，或直接输入XATTACH命令。
   • 在弹出的“选择参照文件”对话框中，选择需要插入的外部图形文件（如DWG文件），点击“打开”。

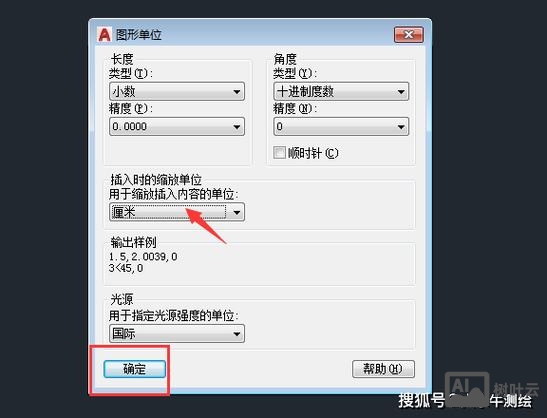

   • 在“附着外部参照”对话框中，用户可以设置参照类型（附加型或覆盖型）、插入点、比例因子、旋转角度等参数。
     • 附加型：允许外部参照本身包含其他外部参照，形成嵌套结构，适用于多级引用场景。
     • 覆盖型：不显示嵌套的外部参照，适用于临时隐藏下层参照的需求。
   • 设置完成后,将参照文件放置到当前图形的指定位置，操作完成后外部参照将以独立图层显示在当前文件中。

2. 管理外部参照

   • 卸载（Unload）：暂时移除外部参照显示，但保留参照路径信息，便于重新加载，适用于暂时不需要显示参照内容时，减少图形重载负担。
   • 重载（Reload）：更新外部参照文件，当外部源文件被修改后，通过重载可将最新版本同步到当前图形。
   • 绑定（Bind）：将外部参照永久转换为当前图形的内部块，此时参照文件的所有对象（如图层、线型、文字样式）将成为当前图形的一部分，不再依赖外部源文件。
   • 拆离（Detach）：彻底移除外部参照及其所有定义，该操作不可逆，需谨慎使用。

外部参照的图层及属性管理

外部参照的图层名将自动以“参照文件名|图层名”的格式显示在当前图层列表中，建筑图|墙体”，这种命名方式可以避免与当前图形的图层冲突，但也会导致图层列表变长，用户可通过以下方式管理：

• 图层状态控制：在“图层特性管理器”中，可对外部参照的图层进行冻结、锁定或关闭操作，但不会影响源文件本身。

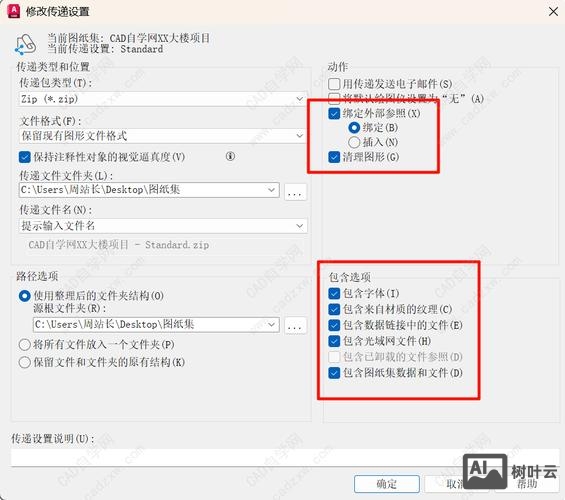

• 绑定路径类型：当执行绑定操作时，可选择“绑定”或“插入”两种方式。
  • 绑定：图层名格式变为“$0$图层名”或“$n$图层名”（n为数字），保留图层层次结构。
  • 插入：直接将图层名合并到当前图形中，可能与其他图层重名，需注意检查。

外部参照的路径问题及解决方法

外部参照依赖于源文件的存储路径,若源文件被移动或重命名，当前图形中的参照将显示为“未找到”状态，导致参照无法加载，解决方法包括：

1. 相对路径：在附着外部参照时，勾选“使用相对路径”选项，此时参照路径将基于当前图形文件的位置存储，即使整个项目文件夹移动，只要相对关系不变，仍可正常加载。
2. 路径修复：通过“外部参照”选项板中的“浏览”按钮，重新定位源文件路径，或使用“路径”下拉菜单中的“保存路径”功能更新路径信息。
3. 选项设置：在“选项（OPTIONS）”对话框的“文件”选项卡中，可添加“自动保存路径”或“项目搜索路径”，帮助CAD自动定位参照文件。

外部参照与块的区别

外部参照与块（BLOCK）均用于插入外部图形，但存在本质区别：

相关问答FAQs

Q1: 为什么外部参照显示为灰色或无法加载？
A: 可能原因包括：源文件路径错误、源文件被删除、当前图形未保存或外部参照图层被冻结，解决方法：检查路径是否正确（可通过“外部参照”选项板中的“浏览”重新定位）、确保源文件存在、解冻相关图层，或尝试重载参照（在选项板中右键选择“重载”）。

Q2: 如何将外部参照的图层合并到当前图形中？
A: 需执行“绑定”操作，打开“外部参照”选项板，选择目标参照文件，右键点击选择“绑定”，在弹出的对话框中选择“绑定”（保留图层层次结构）或“插入”（直接合并图层），绑定后，参照对象将成为当前图形的永久组成部分，图层名将按“$n$原始图层名”格式显示。
