CAD中长度命令怎么用？

在CAD软件中,长度命令是用于测量和标注对象尺寸的重要工具，掌握其使用方法能显著提升绘图效率和准确性，以下是关于CAD中长度命令的详细说明，包括功能原理、操作步骤、应用场景及注意事项。

长度命令的基本概念

长度命令在CAD中主要通过两种方式实现：一是使用测量工具直接获取对象或两点间的距离；二是通过标注工具将长度以尺寸线形式标注在图纸上，不同版本的CAD（如AutoCAD、浩辰CAD等）命令名称可能略有差异，但核心功能一致，AutoCAD中常用的是DIST（测量距离）和DIMLINEAR（线性标注）命令。

常用长度命令及操作步骤

DIST命令（测量距离）

DIST命令用于精确查询两点之间的直线距离,以及与XY平面的角度、在XY平面上的投影长度等。
操作步骤：

• 命令行输入DIST或DI，按回车键；
• 指定第一点（可通过鼠标点击或输入坐标）；
• 指定第二点,命令行将显示测量结果，包括距离、角度、Delta X/Y/Z等信息。

应用场景：

• 验证设计尺寸是否符合要求；
• 计算不规则对象的直线间距；
• 辅助三维建模中的空间定位。

DIMLINEAR命令（线性标注）

DIMLINEAR用于在图纸上创建水平、垂直或旋转的尺寸标注，直观显示对象的长度。
操作步骤：

• 命令行输入DIMLINEAR或DLI，按回车键；
• 指定第一条尺寸界线的原点（捕捉对象端点或交点）；
• 指定第二条尺寸界线的原点；
• 拖动鼠标确定尺寸线位置,单击完成标注。

注意事项：

• 标注文字样式可通过DIMSTYLE命令统一设置；
• 倾斜标注需在指定两点后输入R选项，手动旋转角度。

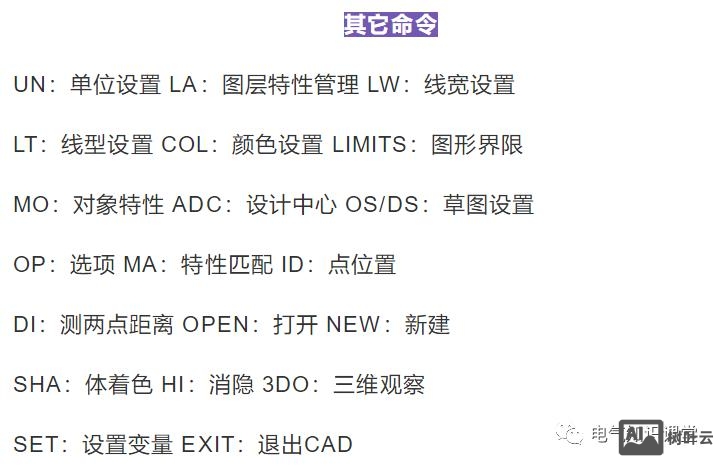

其他相关命令

• DIMCONTINUE（连续标注）：基于已有标注创建连续的线性标注链。

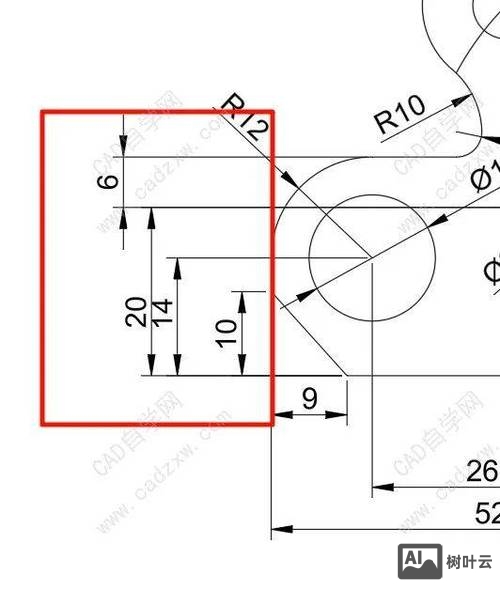

• DIMBASELINE（基线标注）：以同一基准线创建多个线性标注。
• ALIGNED（对齐标注）：标注倾斜对象的实际长度，而非水平/垂直投影长度。

长度命令的高级应用

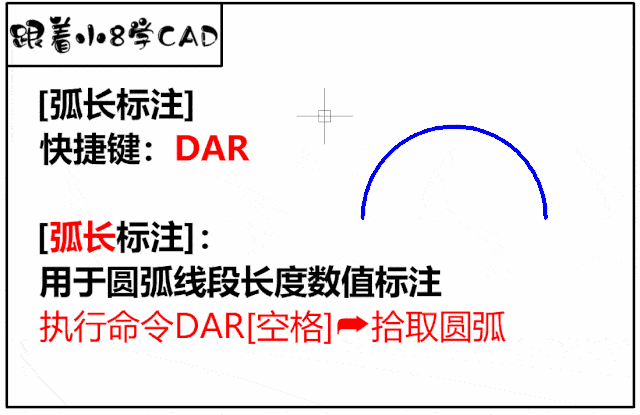

测量多段线或曲线长度

对于多段线（PLINE）、样条曲线（SPLINE）等复杂对象，可通过以下方法测量总长度：

• LIST命令：选择对象后，命令行将显示对象的几何信息，包括总长度。
• PROPERTIES命令：打开特性面板，切换“几何图形”选项卡查看长度。
• LENGTHEN命令：动态调整对象长度，并显示当前长度值（输入DE选项可增量修改长度）。

三维对象长度测量

在三维建模中,长度命令需结合坐标系使用：

• 使用DIST命令时，注意观察命令行显示的Delta Z值，判断是否为空间直线距离；
• 通过UCS命令自定义坐标系，使测量平面与对象对齐，提高准确性。

自动标注与批量测量

• QDIM命令：快速创建多个标注，适用于一次性标注多个对象；
• MEASUREGEOM命令：综合测量距离、半径、角度等，功能比DIST更全面（AutoCAD 2010及以上版本支持）。

常见问题与解决方法

1. 测量结果与实际尺寸不符


   （图片来源网络，侵删）
   • 检查图形单位设置（命令UNITS），确保单位与设计要求一致；
   • 验证对象是否被缩放或拉伸,使用LIST命令检查对象原始参数。

2. 标注文字显示异常

   • 检查标注样式比例（DIMSCALE），调整全局比例以适应图纸大小；
   • 确认文字样式高度是否为0（自动调整），或手动设置固定高度。

操作效率提升技巧

• 快捷键：自定义常用命令的快捷键（如DI、DLI），减少输入时间；
• 对象捕捉：开启端点、交点、垂足等捕捉模式（F3切换），确保测量点精度；
• 块属性测量：对于带属性块的图形，可通过ATTEDEF关联长度数据，实现参数化设计。

相关问答FAQs

Q1：如何测量CAD中由多条线段组成的封闭图形的总周长？
A：可通过以下两种方法实现：

1. 使用BOUNDARY命令（输入BO）将封闭图形创建为多段线，再通过LIST命令查询多段线长度；
2. 使用LENGTHEN命令（输入LEN），选择所有线段后输入T选项，输入TOT（总长），命令行将显示累积长度。

Q2：在标注长度时，如何让尺寸线自动避开其他图形对象？
A：可通过调整标注样式中的“位置”选项实现：

1. 输入DIMSTYLE命令，打开标注样式管理器；
2. 选择当前样式,点击“修改”→“调整”选项卡；
3. 勾选“尺寸线强制”或“文字位置”中的“自动放置”选项，或调整“间距”参数避免重叠；
4. 对于复杂图形,可手动使用DIMSPACE命令调整标注间距，确保布局清晰。

通过灵活运用CAD中的长度命令,并结合实际绘图需求选择合适的测量与标注方式，可以高效完成各类设计任务，建议用户结合软件版本特性，通过反复练习掌握命令细节，提升专业绘图能力。
