在CAD软件中，查看全图是设计和编辑过程中的基础操作，目的是将当前图形文件中的所有可见对象完整显示在绘图窗口内，便于用户快速把握整体布局、检查设计完整性或进行全局调整，这一功能通常通过特定命令或快捷键实现，不同版本的CAD（如AutoCAD、浩CAD、中望CAD等）操作逻辑基本一致，核心命令集中在“视图”菜单或命令行输入中。

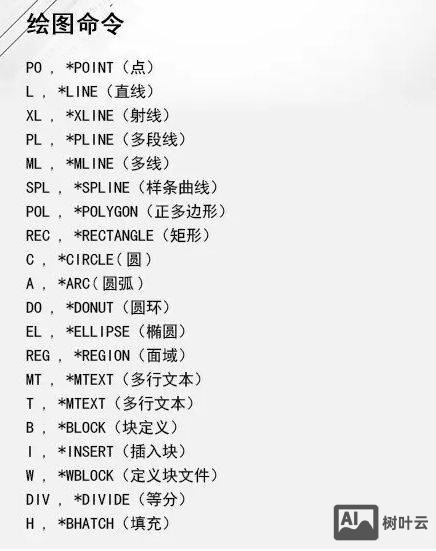

（图片来源网络，侵删）
查看全图的核心命令与操作方法
在CAD中，查看全图最常用的命令是“ZOOM”（缩放），范围缩放”和“全部缩放”是两种实现全图显示的主要方式,具体区别如下：
| 命令类型 | 命令输入 | 功能说明 | 适用场景 |
|---|---|---|---|
| 全部缩放（Zoom All） | ZOOM + A | 显示绘图界限（Limits）内的所有图形对象，若图形超出界限，则显示所有对象范围。 | 适用于图形在标准绘图界限内或需快速查看整体布局的情况。 |
| 范围缩放（Zoom Extents） | ZOOM + E | 动态调整视图，以最大化显示所有已绘制对象（包括超出界限的部分），忽略空白区域。 | 适用于图形分布零散、需聚焦实际设计内容的情况。 |
操作步骤示例（以AutoCAD为例）：
- 命令行输入法：在命令行直接输入“ZOOM”（或快捷键“Z”），按空格键确认，再输入“A”（全部缩放）或“E”（范围缩放），再次按空格键执行。
- 菜单栏操作：点击顶部“视图”选项卡，在“导航”面板中找到“范围”或“全部”按钮（图标通常为放大镜覆盖整个矩形）。
- 鼠标操作：滚动鼠标滚轮可缩放视图，但无法直接实现全图显示；配合“ZOOM”命令使用更高效。
部分CAD版本支持“双击鼠标滚轮”快速执行范围缩放，这一快捷操作能大幅提升效率,尤其适合频繁切换视图的场景。
查看全图的辅助技巧
- 结合视图栏使用：CAD界面右下角的“视图栏”通常包含“全图缩放”图标（房屋形状），点击即可快速切换至全图显示。
- 透明命令应用：在执行其他命令（如“移动”“复制”）时，可输入“’ZOOM”（前单引号表示透明命令），临时切换至全图视图，确认后再返回原命令。
- 重生视图（REGEN）：若图形显示异常（如部分对象缺失），输入“REGEN”命令刷新视图，确保全图显示完整。
相关问答FAQs
问题1：为什么执行“ZOOM全部”后，部分图形仍然不可见？
解答：可能原因有两个：一是图形对象被放置在非当前图层且图层被关闭或冻结，需检查图层状态（输入“LAYER”命令打开图层管理器）；二是图形对象被包含在块或外部参照中，且块/参照未被正确展开，需先分解块或加载外部参照，若图形使用了“布局”空间，“全部缩放”默认显示布局打印区域，需切换至“模型”空间（点击绘图区左下角“模型”选项卡）后再执行命令。

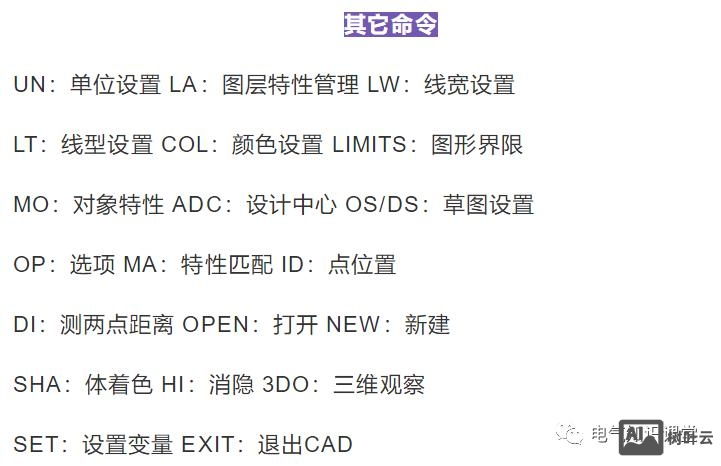

（图片来源网络，侵删）
问题2：如何将全图显示后的视图位置保存，方便后续快速调用？
解答：可通过命名视图功能实现：输入“VIEW”命令打开“视图管理器”，点击“新建”，输入视图名称（如“全图显示”），在“边界”区域选择“显示”，勾选“恢复时图层特性替代”，点击“确定”保存，后续需调用时，再次打开“视图管理器”，选择已保存的视图名称并点击“置为当前”即可快速恢复全图显示状态。

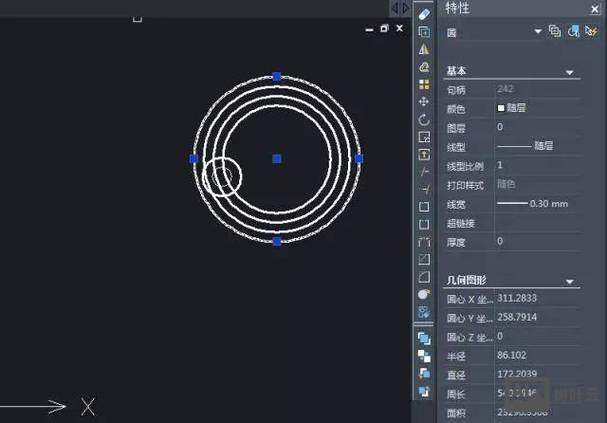

（图片来源网络，侵删）
