CAD引线命令藏哪了？找不到咋办？

在CAD软件中,引线命令是用于创建注释性引线的核心工具，常用于标注尺寸、添加说明文字或指向特定对象，不同版本的CAD（如AutoCAD、浩辰CAD、中望CAD等）中，引线命令的位置和调用方式可能略有差异，但整体逻辑一致，以下是详细的操作指南，涵盖命令位置、功能参数及实际应用场景。

引线命令的常见位置与调用方式

功能区（Ribbon界面）

• AutoCAD 2010及以上版本：默认情况下，引线命令位于“注释”选项卡下的“引线”面板中。
  • 具体路径：顶部菜单栏 → “注释”选项卡 → “引线”下拉菜单 → 选择“多重引线”或“引线”（根据版本不同名称可能为“QLEADER”或“MLEADER”）。
  • 部分简化版或经典界面中,可能需切换到“工具”选项卡或通过“自定义”功能调出。

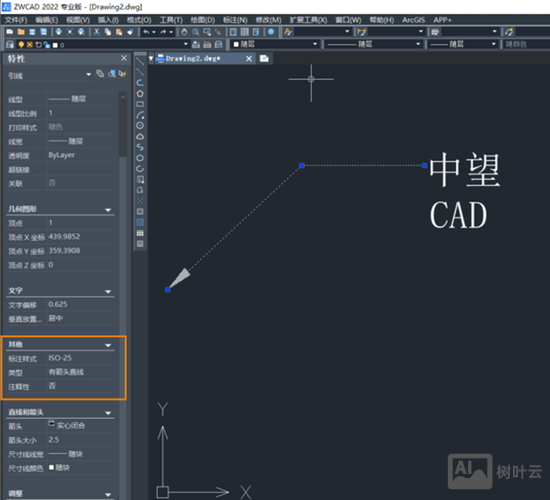

• 浩辰CAD/中望CAD：布局与AutoCAD类似，通常在“标注”或“注释”选项卡中，图标为一条带箭头的折线。

命令行输入

• 快速命令：在命令行直接输入 MLEADER（AutoCAD 2010+）或 QLEADER（旧版），按回车键即可启动。

  • 命令: MLEADER
    指定引线箭头的位置或 [引线基线优先(L)/内容优先(C)/选项(O)] <选项>:

• 简化命令：部分CAD版本支持别名输入，如 LE（需提前通过 OP 选项→“文件”→“应用程序”→“自定义”设置）。

工具栏/面板

• 在经典界面（如AutoCAD 2007及更早版本）中，可通过“工具栏”调出“标注”工具栏，右键单击任意工具栏空白处 → 选择“标注” → 找到“引线”图标（通常为箭头+折线组合）。
• 三维建模空间中,引线命令可能位于“注释”面板的隐藏菜单中，需单击展开箭头查看。

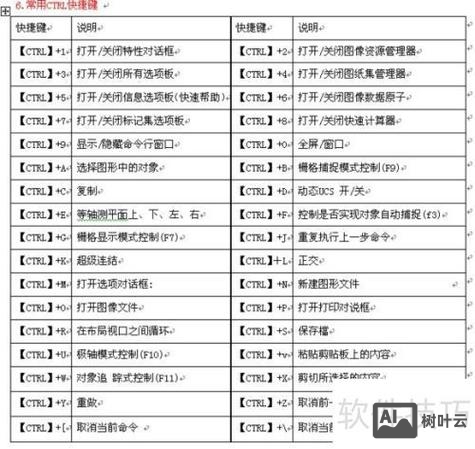

快捷键/自定义

• 用户可通过 CUI 命令打开“自定义用户界面”对话框，将引线命令拖拽至快速访问工具栏或自定义工具面板，方便高频调用。

引线命令的核心参数与操作步骤

启动命令后的选项说明

以AutoCAD的MLEADER命令为例，启动后命令行会显示以下选项：

• 引线箭头位置：单击确定引线起点（箭头位置）。
• 引线基线优先(L)：先绘制基线（水平或垂直线段），再添加内容。
• 内容优先(C)：先输入文字或块，再自动生成引线。
• 选项(O)：进入高级设置，可修改引线类型、箭头样式、文字附着点等。

详细操作流程

步骤1：设置引线样式

• 输入 Mleaderstyle 命令，打开“多重引线样式管理器”。
• 选择当前样式或新建样式,在“内容”选项卡中设置文字高度、附着位置（如“最后一行加下划线”）；在“引线”选项卡中设置箭头符号、线型、颜色等。

步骤2：绘制引线

• 调用 MLEADER 命令，指定箭头位置（如点击零件边缘）。
• 拖动鼠标确定引线转折点（可按住Shift键绘制直线），单击确定基线位置。
• 输入注释文字（如“此处需打磨”），按回车键完成。

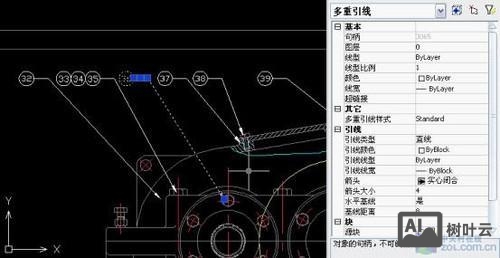

步骤3：编辑引线

• 单击已创建的引线,夹点会显示在箭头、基线和文字处，拖动夹点可调整位置。
• 右键单击引线 → 选择“特性”，可修改比例、图层等属性。

不同版本的差异

• QLEADER（旧版）：需先输入 QLEADER，通过“设置(S)”选项配置引线类型（直线/样条曲线）、箭头样式等，操作步骤较繁琐。
• MLEADER（新版）：支持样式统一管理，可添加块或多行文字，适合复杂标注。

引线命令的常见应用场景

相关问答FAQs

问题1：CAD引线箭头太大或太小如何调整？
解答：
箭头大小由引线样式中的“符号”参数控制，操作步骤：

1. 输入 Mleaderstyle 命令，打开样式管理器；
2. 选择当前样式,点击“修改”→“引线”选项卡；
3. 在“箭头”下拉菜单中选择合适的符号（如“实心闭合”），或在“大小”栏输入数值（如0.5，根据图幅比例调整）。

问题2：引线文字为什么无法显示或位置偏移？
解答：
可能原因及解决方法：

1. 文字样式未设置：检查“文字”选项卡中的文字样式是否正确（如高度为0时需在文字样式中定义默认高度）；
2. 附着点错误”选项卡中，将“文字位置”的“基线间隙”调小（如默认为3mm，改为1mm）；
3. 引线被图层隐藏：确认引线所在图层未被冻结或关闭（通过 LAYER 命令检查）。

通过以上方法,可灵活掌握CAD引线命令的位置与使用技巧，提升绘图效率。
