CAD编辑命令有哪些？

CAD（计算机辅助设计）软件中的编辑命令是提高绘图效率和完善设计细节的关键工具，掌握这些命令的使用方法能显著提升设计工作的准确性和速度，在CAD中，编辑命令通常通过工具栏、命令行或快捷键触发，常见的编辑操作包括对象选择、修改、复制、移动、旋转、缩放、修剪、延伸等,以下将详细介绍这些核心编辑命令的使用方法和应用场景。

对象选择是编辑操作的基础，CAD提供了多种选择方式，如单选（单击对象）、框选（从左到右拖动鼠标选择完全包含在框内的对象）和交叉框选（从右到左拖动鼠标选择与框相交的对象），还可通过“快速选择”命令（QSELECT）按图层、颜色等属性批量选择对象，或使用“选择类似对象”命令（SELECTSIMILAR）快速筛选同类型元素，选择对象后，夹点编辑是一种高效的交互方式：选中对象后，关键控制点会显示为蓝色小方块，直接拖动夹点可快速拉伸、移动或旋转对象,无需输入命令。

在修改类命令中，“移动”（MOVE）和“复制”（COPY）是最常用的操作，移动命令通过指定基点和第二点调整对象位置，例如输入“MOVE”命令后，选择对象，拾取基点（如圆心），再输入目标坐标或捕捉其他点即可完成移动，复制命令则在保留原对象的基础上生成副本，支持“多重复制”选项，输入“COPY”命令后，选择对象，指定基点，随后输入“M”进入多重模式，可连续放置多个副本，旋转（ROTATE）和缩放（SCALE）命令用于调整对象的方向和大小：旋转需指定基点和旋转角度（可直接输入角度值或拖动鼠标确定），缩放则需输入比例因子（如输入“2”表示放大一倍）或参照长度（通过指定两个点定义参照长度和新长度）。

修剪（TRIM）和延伸（EXTEND）命令是处理对象边界的重要工具，修剪命令用于裁剪超出边界的部分，需先选择剪切边界（可多选），再点击要修剪的对象；延伸命令则将对象延伸至指定边界，操作流程与修剪类似，先选择边界对象，再点击需延伸的对象。“倒角”（CHAMFER）和“圆角”（FILLET）命令可修改对象角点：倒角通过距离或角度参数创建斜角，圆角则通过指定半径生成圆弧过渡，例如输入“FILLET”命令后，输入“R”设置半径,再依次选择两条直线即可完成圆角处理。

对于复杂编辑操作，“阵列”（ARRAY）命令能高效生成规律分布的对象副本，包括矩形阵列（行数、列数及间距可调）、路径阵列（沿曲线分布）和极轴阵列（围绕中心点旋转分布），块（BLOCK）的编辑同样重要，通过“块编辑器”（BEDIT）可修改块定义，所有插入的块实例将同步更新，避免重复修改，若需分解对象（如块、多段线），可使用“分解”（EXPLODE）命令,将复合对象拆分为单一元素。

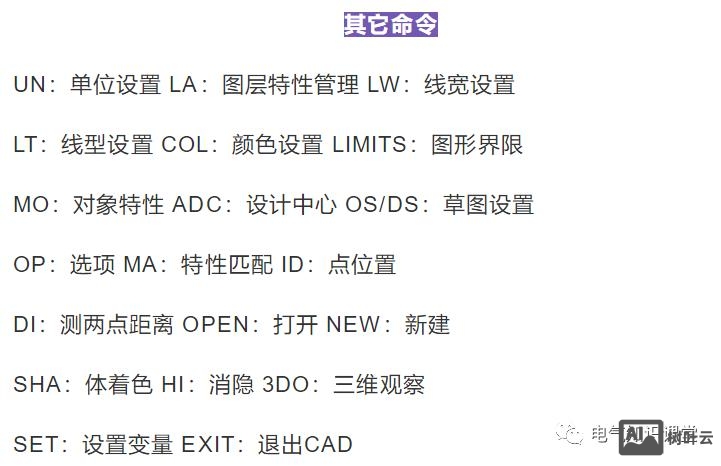

以下为常用编辑命令的快捷键总结表：

在实际应用中，结合对象捕捉（如端点、中点、交点）和极轴追踪可提高编辑精度；使用“图层”管理编辑对象，可避免误操作；通过“命令行”输入参数（如角度、距离）比鼠标拖动更准确，熟练掌握这些编辑命令后，配合CAD的快捷键和自定义功能,能大幅提升绘图效率和设计质量。

相关问答FAQs
Q1：如何快速选择CAD中所有非当前图层的对象？
A1：可通过“快速选择”命令实现，输入“QSELECT”后，在弹出的对话框中，“应用到”选择“整个图形”，“对象类型”选择“所有图元”，“特性”选择“图层”，“运算符”选择“不等于”，在“值”下拉菜单中选择当前图层名称，点击“确定”即可选中所有非当前图层的对象。

Q2：CAD中如何将多个独立对象合并为一个整体？
A2：根据对象类型选择不同命令：若为直线、圆弧等，可使用“合并”（JOIN）命令，输入“JOIN”后选择源对象和要合并的目标对象；若为多段线，可通过“编辑多段线”（PEDIT）命令，输入“PEDIT”选择对象后输入“J”（合并）选项，将相邻线段合并为多段线；若为不同类型的对象（如直线和圆弧），需先使用“块定义”（BLOCK）将其创建为块，或通过“分解”（EXPLODE）和“合并”逐步处理。
