Catia扫掠命令怎么用？步骤技巧详解！

CATIA扫掠命令是三维建模中常用的功能之一，它通过沿指定路径移动轮廓线来生成复杂的三维实体或曲面，扫掠命令在机械设计、汽车造型、航空航天等领域应用广泛，能够高效创建管道、弹簧、型材等具有特定截面的零件，本文将详细介绍CATIA扫掠命令的使用方法，包括基本概念、操作步骤、参数设置及注意事项,帮助用户掌握这一强大工具。

扫掠命令的核心要素包括轮廓线、引导线和可选的参考元素，轮廓线是截面形状，可以是草图、直线、圆等二维元素；引导线是轮廓线移动的路径，可以是曲线、边线或草图线；参考元素用于控制轮廓在扫掠过程中的方向或旋转，在CATIA中，扫掠命令主要分为“扫掠”（Sweep）和“多重扫掠”（Multi-Sweep）两种类型，前者适用于单一轮廓和单一引导线,后者支持多个轮廓和引导线的组合。

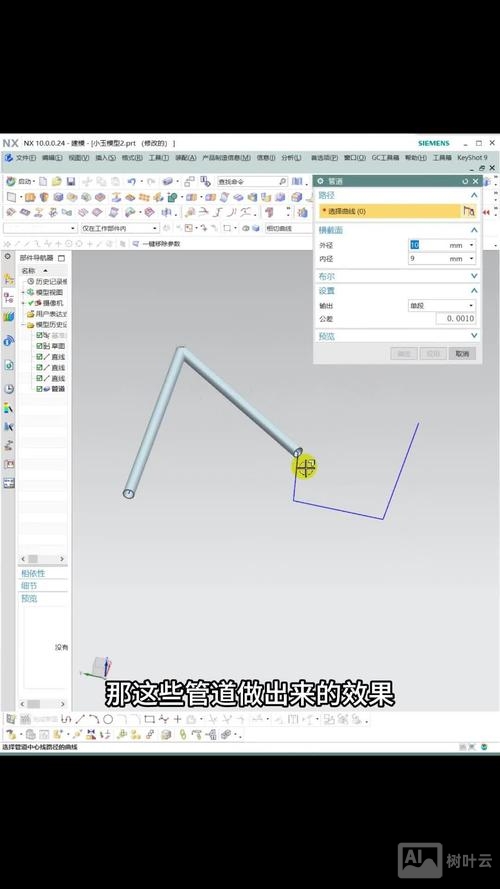

使用扫掠命令的第一步是创建或选择轮廓线和引导线，轮廓线通常在草图工作台中绘制，确保截面形状正确且闭合（若生成实体），引导线可以是空间曲线，如通过“样线”（Spline）命令生成的自由曲线，或通过“相交”（Intersection）命令获得的交线，创建一个管道模型时，可先绘制圆形轮廓，再绘制螺旋线作为引导线，通过扫掠生成螺旋管道，在操作过程中，需注意轮廓线与引导线的相对位置,避免因方向错误导致模型扭曲。

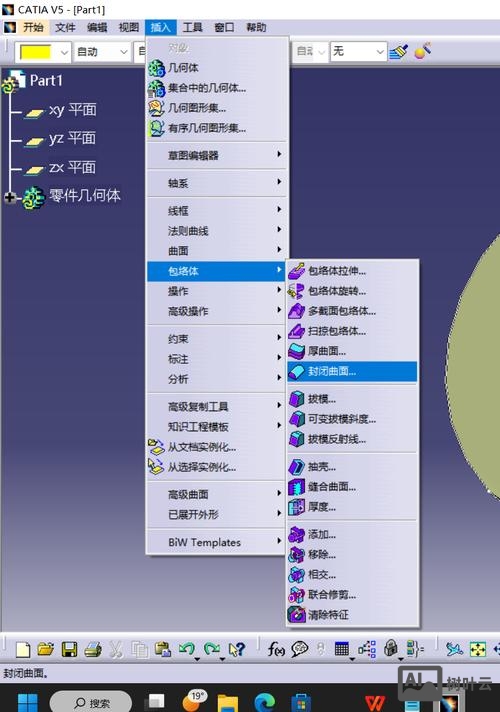

进入“扫掠”命令后，需在对话框中定义“轮廓”和“引导线”选项，在“轮廓”选项卡中，选择已绘制的截面草图，若轮廓包含多个元素，需使用“多重选择”功能，在“引导线”选项卡中，选择路径曲线，可设置“相切”或“曲率”连续性条件，以控制扫掠表面的平滑度，对于复杂扫掠，还需启用“定位轮廓”选项，通过“角度”或“方向”参数调整轮廓在路径上的朝向，在创建变截面扫掠时，可通过“法则曲线”（Law）定义轮廓尺寸沿路径的变化规律,实现渐变效果。

扫掠命令的参数设置直接影响模型质量，在“扫掠曲面”对话框中，“选项”选项卡包含多个关键参数：“合并相切元素”可使相邻曲面平滑过渡；“精确”模式可提高计算精度但耗时较长；“子类型”选择如“使用参考曲面”可指定轮廓的法线方向，对于实体扫掠，需确保轮廓闭合且引导线与轮廓无交叉，否则可能导致生成失败，扫掠路径的长度应大于轮廓尺寸，避免自交现象，扫掠细长杆件时，若引导线曲率过大,可能需分段扫掠再合并。

扫掠命令的高级应用包括“扫掠”与“多截面扫掠”（Multi-Section Sweep）的结合，多截面扫掠允许在不同位置使用多个轮廓，通过“耦合”选项控制轮廓间的过渡方式，如“比率”或“相切”，创建叶片模型时，可在叶根、叶尖设置不同截面，通过多截面扫掠生成光滑曲面，扫掠命令可与“肋”（Rib）、“实体混合”（Solid Blend）等命令配合使用，实现更复杂的几何建模，在实际操作中，建议先通过“线框”（Wireframe）模式预览扫掠路径，确保引导线无尖锐拐角,避免生成畸形曲面。

扫掠命令的常见问题包括轮廓方向错误、引导线不连续等，解决方法包括：使用“反转方向”选项调整轮廓朝向；通过“分割”（Split）命令简化引导线；或在扫掠前检查轮廓与引导线的空间关系，对于高精度要求模型，可启用“简化扫掠”选项减少计算量，或使用“曲面扫掠”后再转为实体，以提高效率，在汽车曲面设计中，常通过扫掠命令创建装饰条，需严格控制轮廓与车身的间隙，可通过“分析”工具中的“距离分析”功能验证。

以下是扫掠命令的典型应用场景及操作要点：

在实际操作中，扫掠命令的效率与草图质量和路径规划密切相关，建议在绘制轮廓时使用“约束”功能确保尺寸准确，引导线可通过“曲面相交”或“平行曲线”生成，以保持路径平滑，对于对称模型，可先扫掠一半再通过“镜像”（Mirror）命令完成整体，减少重复操作，扫掠生成的模型可通过“历史树”回溯参数,便于修改和优化。

扫掠命令的局限性在于对复杂路径的处理能力，当引导线曲率过大或轮廓尺寸不匹配时，可能生成自交或扭曲的曲面，可尝试“扫掠”命令的“从平面”子类型，或使用“扫掠”与“放样”（Loft）命令结合，通过多截面过渡替代单一路径扫掠，在创建涡轮叶片时，可采用根部截面引导扫掠，中部截面过渡，顶部截面收尾的分段方法,确保气动性能。

相关问答FAQs：

1. 问题：扫掠时轮廓方向错误导致模型扭曲，如何调整？
   解答：在扫掠对话框的“轮廓”选项卡中，勾选“反转方向”按钮可调整轮廓的法线方向，若问题未解决，需检查轮廓草图的坐标系是否与引导线起始点对齐，可通过“定位轮廓”选项中的“参考”选项指定新的方向参考元素，如平面或直线,确保轮廓始终垂直于引导线或按指定方向移动。

2. 问题：多截面扫掠时轮廓间过渡不平滑，如何优化？
   解答：在“多截面扫掠”对话框的“耦合”选项卡中，尝试不同的耦合方式（如“比率”“相切”“曲率”），曲率”耦合可生成最平滑的过渡，若轮廓形状差异较大，可增加中间截面或使用“重新参数化”选项调整轮廓上的点分布，检查轮廓是否闭合且方向一致,避免因方向相反导致的扭曲。
