AutoCAD放样命令怎么用？关键步骤有哪些？

在AutoCAD中，放样命令（LOFT）是一种通过多个横截面轮廓创建三维复杂实体或曲面的强大工具，适用于管道、异形零件、产品外壳等不规则模型的建模，其核心原理是将一系列开放的二维闭合轮廓（如圆、多边形、自定义曲线等）按指定路径或形状进行过渡生成三维模型，相比拉伸（EXTRUDE）和旋转（REVOLVE）命令,放样能更灵活地处理轮廓形状或位置变化的场景。

放样命令的基本操作流程

1. 准备轮廓线
   放样需要至少两个横截面轮廓，轮廓必须为闭合的二维对象（如多段线、圆、椭圆、面域等），且轮廓所在的平面通常需要平行（若不平行，需通过UCS调整或使用对齐选项），创建一个变径管时，可绘制大小不同的两个圆,分别位于不同高度的平面上。

2. 执行放样命令

   • 输入命令：在命令行输入LOFT并回车，或通过“三维建模”选项卡→“创建”面板→“放样”。
   • 选择轮廓：按顺序选择横截面轮廓，选择顺序将直接影响放样结果的形状（系统默认按选择顺序连接轮廓）。
   • 设置选项：选择轮廓后，命令行会提示“输入选项 [导向(G)/路径(P)/仅横截面(C)] <仅横截面>”，仅横截面”为默认选项，会弹出“放样设置”对话框进行详细参数配置。

3. 放样参数设置（关键步骤）
   在“放样设置”对话框中，可调整以下核心参数（如下表所示）,直接影响模型的光滑度和形状：

   参数选项	作用说明	适用场景举例
   直面	轮廓间以直线连接，生成棱角分明的实体	方形变径接头、建筑结构过渡
   平滑拟合	轮廓间以平滑曲线连接，生成无棱角的曲面	汽车排气管、水流管道
   法线指向	控制曲面法线方向，可选择“起点端横截面”“端点横截面”“起点和端点横截面”等选项	避免曲面扭曲，需与其他曲面拼接时
   拔模斜度	设置轮廓向内或向外的倾斜角度，生成带锥度的模型	铸件模具设计、塑料件脱模斜度
   闭合放样	将起点和端点轮廓连接，生成封闭实体	瓶身、球体等完全封闭的模型

   实际操作中，建议先勾选“预览”选项，实时调整参数并观察效果，确认后点击“确定”完成放样。


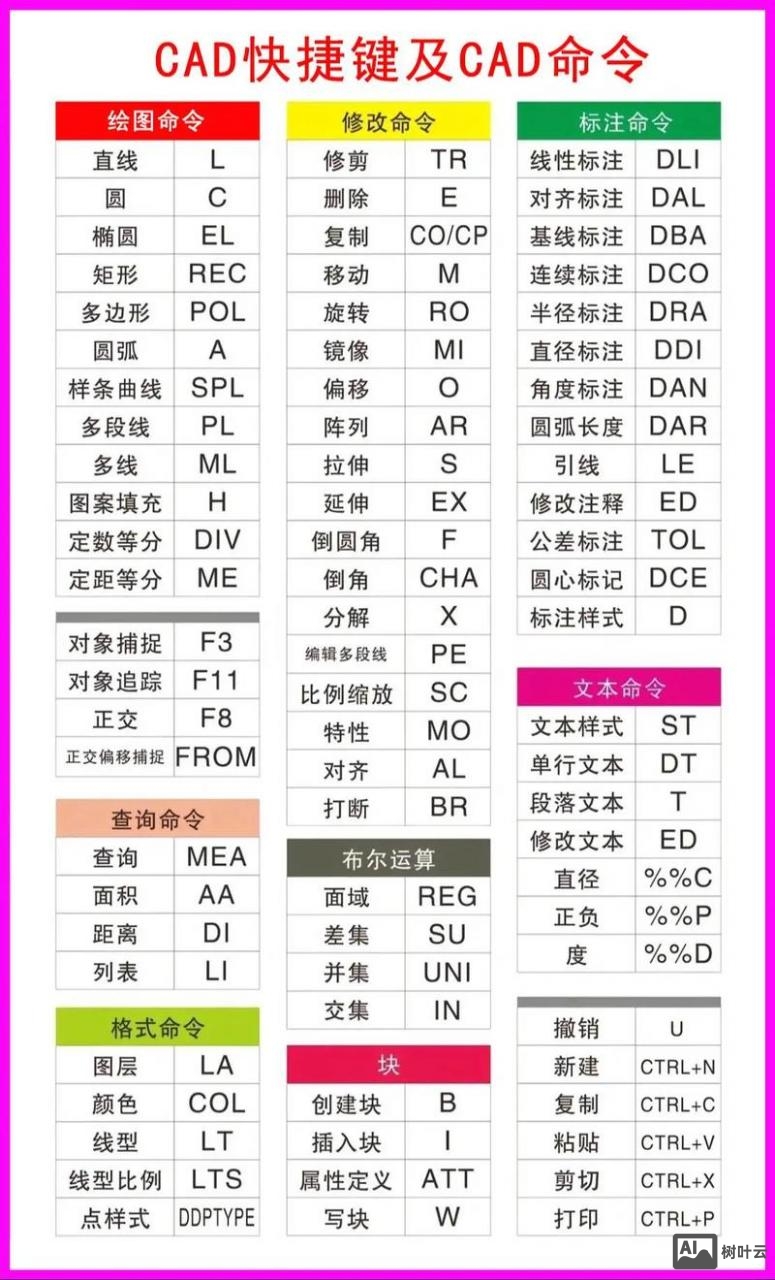

   （图片来源网络，侵删）

进阶技巧与注意事项

1. 导向与路径放样的应用

   • 导向放样（G）：当轮廓间需要按特定曲线过渡时，可使用导向线，导向线必须与所有轮廓相交，且为开放或闭合的二维/三维曲线（如样条曲线、多段线），创建带弧度的手柄时，可先绘制手柄中心路径作为导向线，再选择不同位置的轮廓截面。
   • 路径放样（P）：若轮廓形状相同但位置沿路径变化，可通过路径放样实现，路径需为开放的二维或三维曲线，且轮廓平面需与路径垂直，绘制螺旋楼梯时,可将楼梯踏板轮廓沿螺旋路径放样。

2. 常见问题及解决方法

   • 轮廓不共面导致放样失败：使用MOVE或ALIGN命令调整轮廓位置，或通过UCS命令新建坐标系，确保轮廓位于同一平面或平行平面。
   • 放样曲面扭曲：检查轮廓选择顺序是否正确，或使用“法线指向”选项调整曲面方向；若问题持续，可尝试在轮廓间添加辅助截面增加过渡平滑度。
   • 无法生成实体：确保轮廓为闭合对象（可通过REGION命令将闭合多段线转换为面域），或在“放样设置”中勾选“闭合放样”。

3. 与其他命令的配合
   放样生成的模型可通过SLICE（剖切）、FILLET（倒圆角）、CHAMFER（倒角）等命令进一步编辑；若需将曲面转为实体，可使用THICKEN命令添加厚度，或通过CONVTOSOLID（仅适用于符合条件的曲面）转换。

实际应用案例

假设需要创建一个花瓶模型，其底部轮廓为直径100的圆，中部为直径80的椭圆，顶部为直径60的圆，高度分别为0mm、100mm、200mm，操作步骤如下：

1. 绘制三个轮廓：底部圆（中心点@0,0,0）、中部椭圆（中心点@0,0,100，长轴80，短轴60）、顶部圆（中心点@0,0,200）。
2. 输入LOFT命令，依次选择底部圆→中部椭圆→顶部圆。
3. 在命令行选择“仅横截面（C）”，弹出“放样设置”对话框，选择“平滑拟合”，勾选“预览”，调整“拔模斜度”为5度（使瓶身略带倾斜），点击“确定”生成花瓶主体。
4. 使用FILLET命令对瓶口和瓶底边缘添加半径5的圆角,最终完成模型。

相关问答FAQs

Q1：放样时如何控制模型表面的平滑度？
A1：在“放样设置”对话框中，“平滑拟合”选项可生成平滑曲面，若需进一步调整，可增加横截面数量（在轮廓间添加辅助轮廓）或使用“调整曲面相切”选项控制轮廓间的过渡张力；导向线也能有效引导曲面形状,避免局部扭曲。

Q2：放样生成的模型如何进行布尔运算（如合并、差集）？
A2：放样默认生成曲面或三维实体（取决于“放样设置”中的“闭合放样”选项），若为曲面，需先使用THICKEN命令添加厚度转为实体；确认模型为实体后，通过UNION（合并）、SUBTRACT（差集）、INTERSECT（交集）等命令与其他实体进行布尔运算,注意运算前需确保模型在同一个空间位置。
