CAD命令大全，哪些是必备核心命令？

CAD（计算机辅助设计）是工程设计和绘图领域的重要工具，掌握常用命令是高效绘图的基础，本文将详细介绍CAD中常用的绘图命令、修改命令、标注命令、辅助工具命令及其他实用命令，并通过表格形式清晰呈现,帮助用户快速查阅和应用。

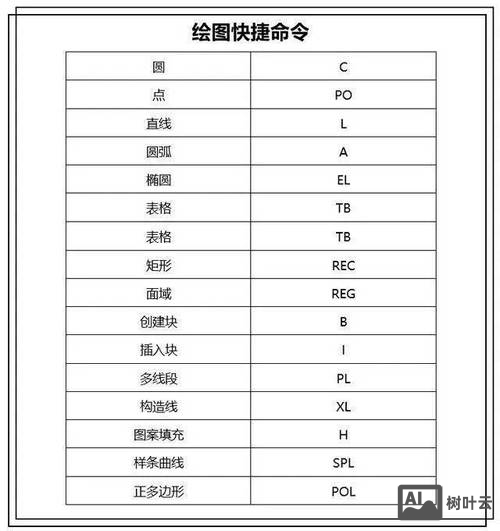

在CAD中，绘图命令是创建图形的基础。直线（L）是最常用的命令，通过指定起点和终点绘制直线段，输入“L”后按回车键，依次点击起点和终点即可完成。圆（C）命令用于绘制圆形，输入“C”后指定圆心和半径，或通过三点、两点等方式绘制。矩形（REC）命令可快速创建矩形，输入“REC”后指定第一个角点和对角点，或选择长度和宽度参数。多段线（PL）命令可绘制连续的直线和圆弧，支持线宽变化，输入“PL”后依次指定各点，输入“A”可切换至圆弧模式。圆弧（A）命令提供多种绘制方式，如三点、起点圆心端点等，输入“A”后根据提示选择相应选项。多行文字（T）用于添加文本，输入“T”后指定文本框范围，在弹出的编辑器中输入内容并设置样式。块定义（B）命令可将重复使用的图形创建为块，输入“B”后指定基点和选择对象,方便后续插入调用。

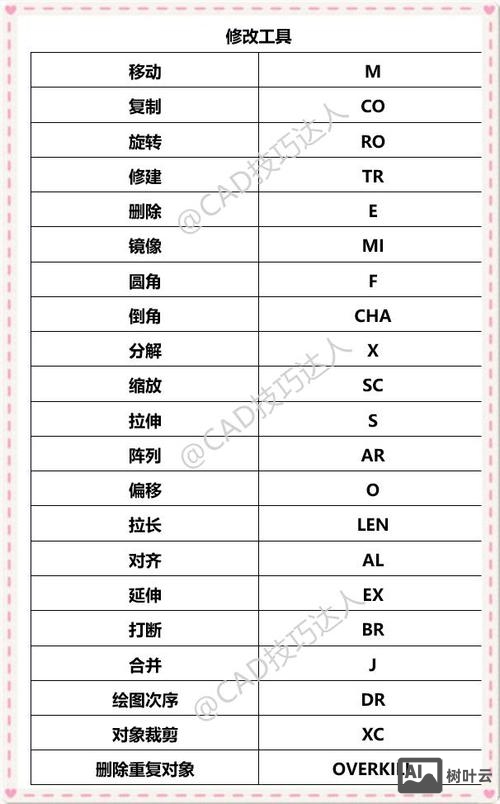

修改命令用于调整已有图形的形状和位置。移动（M）命令可将对象从原位置移动到新位置，输入“M”后选择对象，指定基点和位移点。旋转（RO）命令用于旋转对象，输入“RO”后选择对象，指定基点和旋转角度，可输入角度值或通过鼠标拖拽确定。缩放（SC）命令可调整对象大小，输入“SC”后选择对象，指定基点和比例因子，大于1放大，小于1缩小。修剪（TR）命令用于裁剪多余线条，输入“TR”后选择剪切边界，再点击需要修剪的对象。延伸（EX）命令可将对象延伸至指定边界，输入“EX”后选择边界对象，再点击需要延伸的对象。倒角（CHA）和圆角（F）命令用于创建直角或圆角过渡，输入命令后设置距离或半径，依次选择两条相交直线。分解（X）命令可将块、多段线等复合对象分解为单一对象，输入“X”后选择对象按回车键。

标注命令是确保图形尺寸准确的关键。线性标注（DLI）用于标注水平或垂直尺寸，输入“DLI”后指定第一条和第二条尺寸界线原点，再放置尺寸线。对齐标注（DAL）可标注倾斜对象的尺寸，输入“DAL”后选择对象的两点，尺寸线与对象平行。半径标注（DRA）和直径标注（DDI）分别用于标注圆或圆弧的半径和直径，输入命令后选择圆弧或圆，放置尺寸文字。角度标注（DAN）用于标注角度，输入“DAN”后选择两条边或三个点，显示角度值。公差标注（TOL）用于添加形位公差，输入“TOL”后在弹出的对话框中设置符号和数值。标注样式（D）命令可统一标注样式，输入“D”后新建或修改样式，设置文字高度、箭头大小等参数。

辅助工具命令能提升绘图效率和精度。对象捕捉（OSNAP）是常用功能，通过启用端点、中点、交点等捕捉模式，可精确定位对象关键点，可通过快捷键“F3”开关。极轴追踪（POLAR）可按指定角度增量追踪点，启用后输入角度值或设置增量角，自动显示追踪线。图层（LA）命令用于管理图形对象，通过创建不同图层并设置颜色、线型等属性，可方便控制对象的显示和编辑。视图缩放（Z）命令调整显示比例，输入“Z”后选择“E”显示全部对象，“W”窗口放大，输入比例值精确缩放。平移（P）命令用于移动视图而不改变图形位置，输入“P”后按住鼠标左键拖拽即可。特性匹配（MA）命令可将一个对象的属性（如颜色、线型）复制到其他对象，输入“MA”后选择源对象，再点击目标对象。查询命令包括距离（DI）、面积（AA）等，输入命令后选择对象或点,可快速获取相关数据。

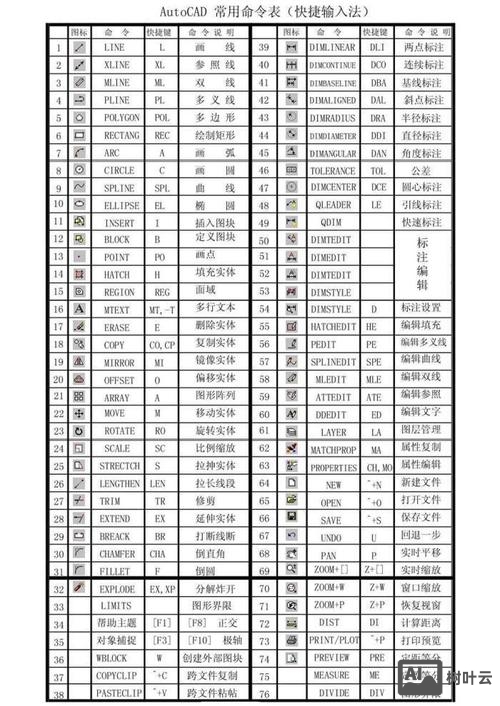

以下为部分常用CAD命令的快速参考表格：

掌握这些命令后，还需注意操作技巧：例如使用快捷键可大幅提升效率，如“Ctrl+C”复制、“Ctrl+V”粘贴；通过命令行输入比点击图标更快捷，尤其是对于常用命令；合理使用选择集，通过“窗口（W）”或“交叉（C）”方式快速选择对象；定期使用保存（Ctrl+S）和另存为（Ctrl+Shift+S）防止数据丢失。

在实际应用中，不同版本的CAD（如AutoCAD、中望CAD）命令可能略有差异，但核心功能基本一致，建议用户结合软件帮助文档和实际案例练习，逐步熟练命令的使用，通过自定义工具栏或快捷键，可进一步优化绘图流程,适应个人操作习惯。

相关问答FAQs：

1. 问：如何快速绘制多个相同间距的图形？
   答：可使用“阵列（AR）”命令，输入“AR”后选择对象，选择“矩形阵列”或“环形阵列”，在矩形阵列中设置行数、列数及间距，在环形阵列中设置中心点、项目数和填充角度,即可快速生成多个按规律排列的图形。

2. 问：CAD中如何修复损坏的图形文件？
   答：可尝试以下方法：①使用“文件（F）-绘图实用程序（U）-修复（R）”命令，选择损坏的文件进行修复；②将文件另存为较低版本格式（如DXF），再重新打开；③通过“插入（I）-外部参照（X）”将损坏文件作为外部参照插入新文件，再提取可用图形，若以上方法无效,可使用第三方数据恢复工具或联系专业技术支持。
