CAD输出图片命令有哪些？

在CAD软件中，将绘图输出为图片是日常设计工作中常见的操作，无论是用于文档插入、演示汇报还是网络分享，都需要掌握正确的输出命令和方法，CAD输出图片的核心命令是“EXPORT”或“PLOT”，通过不同设置可实现多种格式的图片导出，同时需注意分辨率、色彩模式等参数以匹配使用场景，以下从操作步骤、命令详解、格式选择及注意事项等方面展开详细说明。

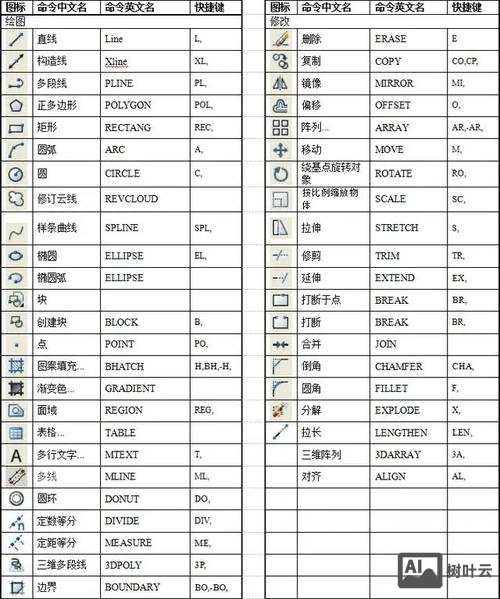

输出图片的基本操作路径

CAD中输出图片主要通过两种途径：一是通过“文件”菜单下的“输出”命令，二是通过“打印”命令虚拟输出，两种方法各有侧重，“输出”命令更直接，适合快速导出独立图片文件；“打印”命令则支持更精细的页面设置,可模拟打印效果导出图片。

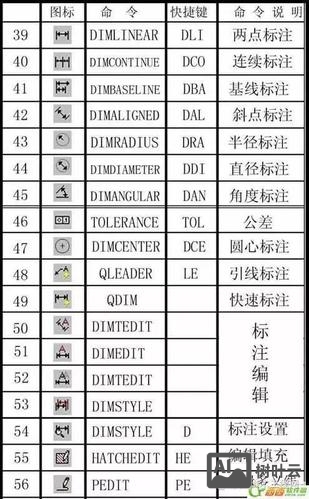

使用“输出”（EXPORT）命令

“输出”命令是CAD专门用于将图形数据导出为其他格式文件的功能，支持常见图片格式如BMP、JPG、PNG、TIF等，操作步骤如下：

• 步骤1：打开需要导出的CAD文件，确保图形已完成，且图层、线型等设置符合输出要求。
• 步骤2：点击顶部菜单栏“文件”→“输出”，或在命令行输入“EXPORT”并回车，弹出“输出数据”对话框。
• 步骤3：在对话框中设置“保存类型”，选择目标图片格式（如JPG、PNG等），输入文件名并选择保存路径。
• 步骤4：点击“保存”后，命令行提示“选择对象”，此时可框选需要导出的图形区域（若直接回车则导出当前视图中的所有可见对象）。
• 步骤5：选择完成后回车，系统自动生成图片文件。

使用“打印”（PLOT）命令

“打印”命令原本用于输出到物理打印机，但通过设置“打印机”为虚拟打印格式（如PublishToWeb JPG.pc3），可实现高质量图片导出，尤其适合需要控制页面尺寸和分辨率的场景，操作步骤如下：

• 步骤1：执行“打印”命令（快捷键“Ctrl+P”，或输入“PLOT”回车），弹出“打印-模型”对话框。
• 步骤2：在“打印机/绘图仪”选项组中，从“名称”下拉列表选择虚拟打印机，如“PublishToWeb JPG.pc3”（需提前在CAD中配置，若无可通过添加打印机向导创建）。
• 步骤3：设置“图纸尺寸”，根据需要选择输出图片的尺寸（如A4、自定义像素等）。
• 步骤4：在“打印区域”中选择“窗口”选项，框选需要导出的图形范围。
• 步骤5：调整“打印比例”（若需保持图形尺寸，可选择“布满图纸”），并设置“图形方向”（横向或纵向）。
• 步骤6：点击“确定”后，在弹出的“浏览打印文件”对话框中设置保存路径和文件名，完成导出。

常用图片格式特点及选择建议

CAD支持导出的图片格式较多，不同格式的特性决定了其适用场景，合理选择可优化输出效果,以下是常见格式的对比：

选择建议：日常办公和演示优先选JPG（压缩比设为80%-90%平衡质量和体积）；需透明背景选PNG；印刷出版选TIF；局部细节放大图可选BMP避免压缩损耗。

输出图片的关键参数设置

无论是“输出”还是“打印”命令，参数设置直接影响图片质量，需重点关注以下几点：

分辨率（DPI）

分辨率是图片清晰度的核心指标，单位为DPI（每英寸点数），CAD中设置分辨率的方式因方法而异：

• “输出”命令：部分格式（如JPG）在导出时无法直接设置DPI，需通过“打印”命令实现；
• “打印”命令：选择虚拟打印机（如“PublishToWeb JPG.pc3”）后，在“自定义特性”中可设置DPI，一般网页展示用72-150DPI，打印用300DPI以上，高清印刷需600DPI。

色彩模式

• RGB模式：适用于屏幕显示（如网页、PPT），色彩鲜艳，文件体积小；
• CMYK模式：适用于印刷，色彩范围小于RGB，但符合印刷标准；
• 灰度模式：仅输出黑白灰层次，适合黑白文档。

CAD默认为RGB模式，若需CMYK需在“打印”对话框的“打印样式表”中选择“monochrome.ctb”并调整颜色映射。

输出范围

• 窗口：手动框选区域，适合导出局部图形，避免空白区域占用空间；
• 范围：包含所有图形对象（包括超出视图边界的部分），自动调整以包含所有元素；
• 显示：导出当前屏幕显示的视图，适合截图式导出。

线宽和背景

• 线宽：导出前需确认图形线宽是否正确（通过“图层特性管理器”设置），避免导出后所有线条过细或过粗；
• 背景：若需透明背景，可在“打印”对话框的“选项”中勾选“打印背景色”，或使用PNG格式并关闭CAD背景色（输入“OPTIONS”→“显示”→“颜色”中设置背景为白色）。

常见问题及注意事项

1. 导出图片模糊：多因分辨率设置过低（如默认72DPI），或打印比例未调整，建议通过“打印”命令设置DPI≥300，并勾选“布满图纸”保持比例。
2. 部分图形未导出：可能因对象被锁定或冻结在未显示的图层，导出前需检查“图层特性管理器”，确保目标图层可见且解锁。
3. 文件过大：JPG格式可适当提高压缩比（如90%），PNG格式可尝试减少颜色位数（如16位转8位），或缩小输出范围。
4. 虚拟打印机未配置：若“打印”命令中找不到虚拟打印机，可通过“控制面板”→“设备和打印机”→“添加打印机”，选择“管理绘图仪”→“添加绘图仪向导”，选择“PublishToWeb JPG.pc3”文件（通常位于CAD安装目录的“plotters”文件夹下）。

相关问答FAQs

Q1：CAD导出JPG图片时如何设置背景为透明？
A：CAD本身不支持直接导出透明背景的JPG（JPG不支持透明通道），但可通过以下方法实现：

1. 使用“输出”命令导出为PNG格式（PNG支持透明背景），导出前确保CAD背景为白色（或目标颜色），且图形区域外无多余对象；
2. 若必须用JPG，可在PS等软件中将背景图层删除后另存为JPG（但会丢失透明信息）。

Q2：为什么CAD导出的图片线条有锯齿或断裂？
A：主要原因及解决方法：

1. 分辨率不足：通过“打印”命令设置DPI≥300，提升清晰度；
2. 图形比例问题：检查打印比例是否为“1:1”或“布满图纸”，避免缩放导致线条变形；
3. 线宽过细：在CAD中将线宽设置为0.3mm以上，导出后线条更清晰；
4. 显示精度问题：输入“VIEWRES”命令，将“圆和圆弧的平滑度”调高（如默认1000可改为5000）,减少锯齿感。
