如何设置打印CAD线宽命令？

在CAD绘图过程中,线宽的设置与打印是确保图纸表达清晰、符合规范的重要环节，正确使用打印线宽命令，能够精准控制不同元素的线条粗细，提升图纸的专业性和可读性，以下将详细解析CAD中线宽设置的相关操作及打印命令的应用。

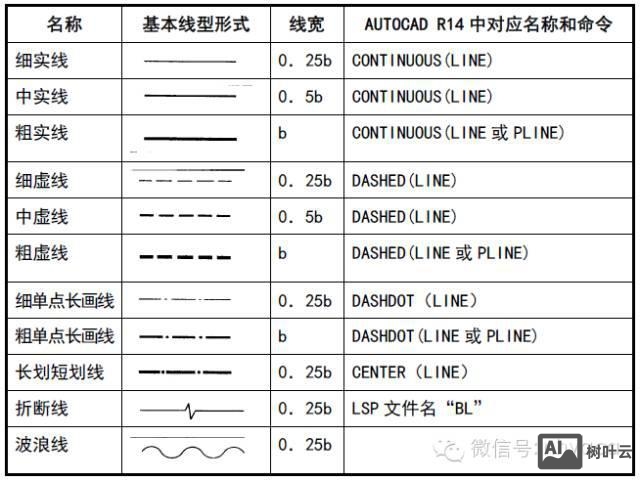

线宽的设置主要分为“图层线宽”和“对象线宽”两种方式，图层线宽是全局性设置，适用于同一图层内的所有对象；对象线宽则针对单个元素进行独立调整，灵活性更高，在操作前，需先明确图纸中不同元素（如轮廓线、中心线、尺寸线等）的线宽要求，通常遵循国标或行业规范，例如轮廓线采用0.5mm，中心线采用0.25mm等。

线宽设置方法

1. 通过图层设置线宽
   打开“图层特性管理器”（命令：LAYER），在目标图层的“线宽”列单击，弹出“线宽”对话框，选择预设值或自定义输入数值（如0.13mm、0.3mm等），设置完成后，该图层的新绘制对象将自动应用此线宽，若需修改已有对象的线宽，可选中对象后，在“特性”选项板（快捷键Ctrl+1）中调整“线宽”属性。

2. 直接设置对象线宽
   选中单个或多个对象后，在“常用”选项卡的“特性”面板中，通过“线宽”下拉菜单选择所需线宽，这种方式适用于临时调整或特殊元素的强调，但需注意，若对象所在图层已锁定全局线宽，则对象线宽可能被覆盖。

打印时的线宽控制

打印时,线宽的显示效果由“打印样式表”（Plot Styles）和“打印比例”共同决定，CAD提供了两种打印样式类型：颜色相关（.ctb）和命名相关（.stb）。

1. 颜色相关打印样式（.ctb）
   以颜色为基准分配线宽，例如设置所有“红色”对象打印线宽为0.5mm，“蓝色”为0.25mm，操作步骤：

   • 打开“打印”对话框（命令：PLOT），在“打印样式表”下拉菜单中选择或新建.ctb文件（如“acad.ctb”）。
   • 单击“编辑”按钮，进入“打印样式表编辑器”，在“格式视图”下，选中对应颜色，在“线宽”列选择或输入数值。
   • 勾选“打印样式表”选项，确保样式生效。

2. 命名打印样式（.stb）
   直接与对象或图层关联，不受颜色限制，需提前在图层特性或对象特性中指定打印样式名称，然后在打印对话框中选择对应的.stb文件进行编辑。

打印比例与线宽的关系

线宽的实际打印尺寸=设置线宽值×打印比例，设置线宽为0.5mm，打印比例为1:10，则实际输出线宽为0.05mm，若需确保线宽符合要求，需根据打印比例调整CAD中的线宽设置，或通过“打印”对话框中的“线宽”选项（勾选“使用对象线宽”）直接输出预设值。

常见问题处理

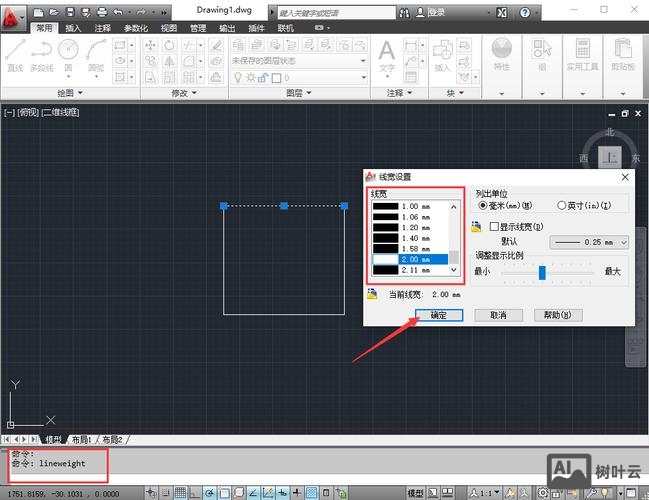

• 线宽显示过粗或过淡：检查模型空间与图纸空间的线宽比例（命令：LWDISPLAY），确保“显示线宽”按钮处于开启状态；调整“选项”中“线宽设置”的默认值。
• 打印后线宽未变化：确认打印样式表是否正确加载，检查对象是否被“随块”或“随层”线宽覆盖，以及打印比例是否设置合理。

相关问答FAQs

Q1：为什么CAD中设置了线宽，打印时却显示为统一细线？

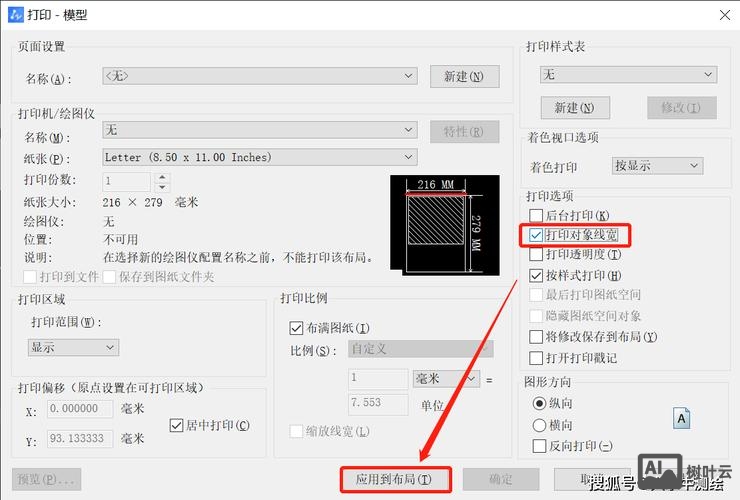

A：通常是因为未加载正确的打印样式表，在打印对话框中，需选择对应的.ctb或.stb文件，并勾选“打印样式表”选项，检查“打印选项”中的“打印对象线宽”是否勾选，以及模型空间的“显示线宽”按钮是否开启。

Q2：如何快速批量修改多个图层的线宽？
A：可通过“图层状态管理器”（命令：LAYERSTATE）保存当前线宽设置，或使用“LAYTRANS”命令转换图层标准，对于少量图层，可在“图层特性管理器”中按住Ctrl键多选图层，然后统一修改“线宽”属性；若需批量处理大量图层，可编写LISP程序实现自动化调整。
