CAD视口命令如何快速创建与管理多视图？

在CAD软件中,视口命令（Viewport）是布局空间中用于显示和控制模型空间不同区域显示的核心工具，通过创建和管理视口，用户可以在单个布局中展示模型的多个视图、不同比例或细节层次，从而实现高效的设计展示与打印输出，以下从视口的基本概念、创建方式、管理技巧及高级应用等方面进行详细说明。

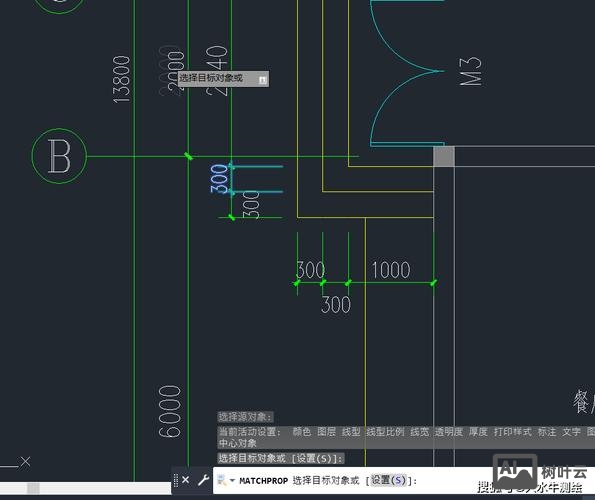

视口的基本概念与作用

视口是布局空间的“窗口”，每个视口独立显示模型空间中的特定区域，用户可对视口进行缩放、旋转、隐藏等操作，而不会影响模型空间本身的图形数据，视口的核心作用包括：1. 多视图展示：如在同一布局中同时显示主视图、俯视图和侧视图；2. 比例控制：为不同视口设置不同的打印比例，如总平面图用1:500，详图用1:20；3. 细节聚焦：通过局部放大视口突出展示复杂节点；4. 批量打印：通过管理多个视口，一次性输出包含多视图的图纸。

视口的创建方式

CAD中创建视口主要通过以下三种方式实现：

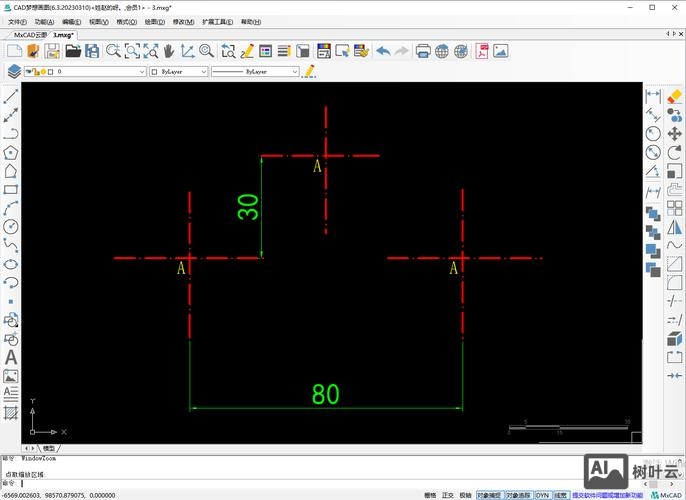

新建单个视口

• 操作路径：在布局选项卡中，通过“视图”选项卡→“视口”面板→“单个视口”工具，或直接输入命令VPORTS（回车）后选择“单个”。
• 操作步骤：激活命令后，在布局中指定矩形的两个对角点，即可创建一个充满模型空间的视口，默认情况下，视口会自动适配模型空间的范围，显示所有图形。

创建多个标准视口

• 操作路径：VPORTS命令→“新建”按钮，或通过“视口”面板的“命名视口”功能。
• 配置选项：在“视口”对话框中，用户可选择预设的视口配置，如“四个相等”“三个垂直”等（具体配置类型及数量如下表所示），并设置每个视口的视图方向（如俯视、仰视等）和视觉样式。

创建多边形视口

• 适用场景：当需要非矩形边界（如圆形、L形）的视口时，可通过“多边形视口”工具实现。
• 操作步骤：输入VPORTS→选择“多边形”→依次指定多边形的顶点→闭合路径后，系统自动生成不规则视口，在展示圆形零件细节时，可创建圆形视口以匹配零件外形。

视口的管理与编辑技巧

创建视口后,需通过以下操作优化显示效果和布局效率：

视口比例设置

• 自动锁定比例：双击视口进入模型空间状态，在状态栏的“视口比例”下拉菜单中选择预设比例（如1:100），或自定义比例值；完成后需退出模型空间（双击视口外部区域），并右键单击视口边界→“显示锁定”→“是”，防止视口比例因操作误调。
• 全局比例控制：若需批量调整多个视口比例，可使用“特性”面板（Ctrl+1）框选多个视口，统一修改“标准比例”属性。

视口图层与可见性控制

• 创建视口专用图层：建议为视口边界创建独立图层（如“VP_BOUNDARY”），在打印时关闭该图层，避免边界线打印输出。
• 冻结视口内图层：在模型空间状态下，可通过冻结特定图层（如“标注层”），实现在某个视口中隐藏该图层内容，而其他视口正常显示，在总平面图视口中隐藏详图标注，在详图视口中显示详细尺寸。

视口剪切与边界编辑

• 视口剪切：使用“VP”命令（CLIP）可裁剪视口边界为任意形状，操作时选择视口→指定剪切边界（多段线、圆等），超出边界的图形将被隐藏，通过圆形剪切创建聚焦局部细节的“放大镜”效果。
• 边界调整：选中视口边界夹点，可直接拉伸矩形视口的对角点；若需修改多边形视口形状，可使用“编辑多段线”命令（PEDIT）调整顶点位置。

视口的高级应用

创建浮动视口

浮动视口是指在布局中可自由移动、旋转的视口，常用于创建非正交视图，将视口旋转45度展示轴测图，或通过“自定义视口”功能设置视图的精确观察角度。

视口对象与图纸集管理

• 将视口转换为对象：使用“VPBOUND”命令可将视口边界转换为多段线，便于进一步编辑或与其他图形组合。
• 图纸集应用：在大型项目中，可通过“图纸集”管理器将多个布局中的视口关联，实现视图的自动编号和跨图纸引用。

视口渲染与视觉样式

• 渲染视口：在视口内启用“真实视觉样式”或“渲染”模式，可实时查看模型材质、光影效果，适合效果图展示。
• 背景设置：右键单击视口→“视口背景”→选择“纯色”或“图像”，为视口添加背景（如天空、场景照片），增强图纸表现力。

注意事项

1. 性能优化：避免在单个布局中创建过多视口（建议不超过10个），否则可能导致软件卡顿；复杂模型可使用“视觉样式”中的“二维线框”减少计算量。
2. 打印设置：打印前需检查视口“着色打印”选项（通过“特性”面板设置），确保“按显示”或“线框”模式符合出图要求。
3. 兼容性：低版本CAD可能不支持部分高级视口功能（如不规则剪切），建议保存为.dwg格式时选择兼容版本。

相关问答FAQs

问题1：为什么在布局中创建视口后，显示的图形是空白或比例异常？
解答：通常是因为未正确切换模型空间和布局空间，需双击视口内部进入模型空间（此时视口边界加粗），使用ZOOM命令的“范围”或“全部”选项调整显示范围，然后通过状态栏设置所需比例，完成后双击视口外部退出模型空间，并检查“显示锁定”是否为“是”。

问题2：如何批量修改多个视口的图层可见性，而无需逐个操作？
解答：可使用“图层”管理器的“视口替代”功能，打开“图层特性管理器”→选择目标图层（如“标注层”）→单击“视口替代”列→在弹出的对话框中设置“在新视口中冻结”或“在新视口中解冻”→确定后，后续新建的视口将自动应用该设置；对于已有视口，需进入模型空间状态，手动冻结或解冻对应图层。
