AutoCAD显示线宽命令怎么用？

在AutoCAD中，线宽显示是绘制和编辑图纸时的重要功能，它能够帮助用户更直观地区分不同类型的线条，例如轮廓线、中心线、尺寸线等，正确使用线宽显示命令，不仅可以提高绘图效率，还能让图纸更加清晰易读,以下是关于AutoCAD显示线宽命令的详细介绍。

AutoCAD中的线宽显示可以通过多种方式控制，其中最常用的命令是“LWEIGHT”（线宽），通过输入“LWEIGHT”或点击状态栏上的“显示线宽”按钮，用户可以快速切换线宽的显示状态，当“显示线宽”按钮处于按下状态时，图纸中的线条会按照设定的线宽值显示；若按钮未按下，则所有线条将以默认的细线形式显示，无论其实际线宽值是多少，这种设计允许用户在绘图过程中根据需要灵活切换显示模式,避免因线宽显示问题影响绘图速度。

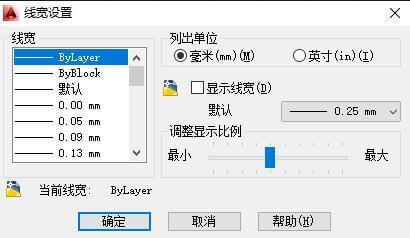

线宽的设置同样至关重要，用户可以通过“格式”菜单中的“线宽”选项打开“线宽设置”对话框，在该对话框中可以全局设置线宽的单位、显示比例以及默认线宽值，在“线宽”列表中，用户可以选择标准的线宽值，如0.13mm、0.25mm、0.5mm等，也可以自定义线宽。“显示比例”选项用于调整线宽在屏幕上的显示比例，较大的比例值会使线宽看起来更粗，适合用于放大查看细节；较小的比例值则适合整体浏览图纸，需要注意的是，线宽显示比例的调整仅影响屏幕显示,不会影响打印输出时的实际线宽。

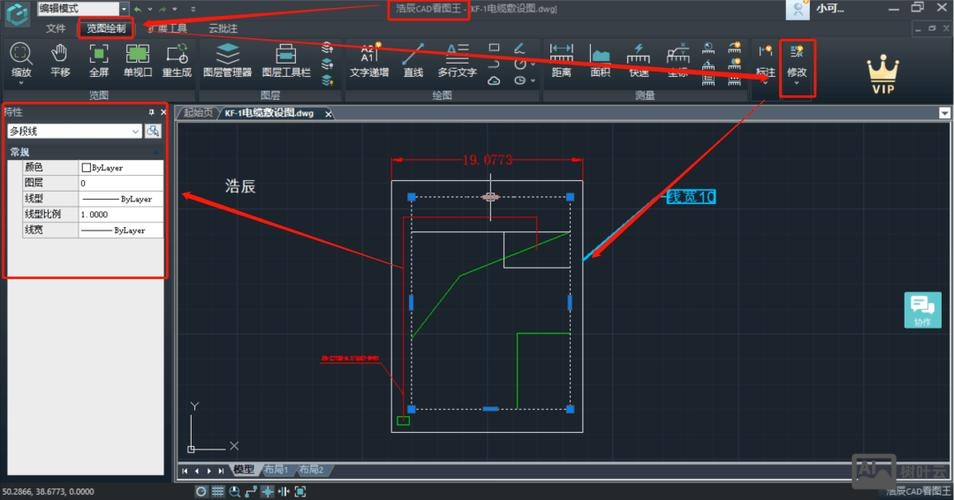

对于单个线条或特定图层的线宽设置，用户可以在选中线条后，通过“特性”选项板（快捷键Ctrl+1）修改其线宽属性，同样，在“图层特性管理器”中，可以为每个图层单独设置线宽，这样该图层上的所有新对象都会自动应用该线宽，将轮廓线图层设置为0.5mm，中心线图层设置为0.25mm，可以快速区分不同类型的线条,提高图纸的可读性。

在实际应用中，线宽显示可能会遇到一些问题，当图纸中的线宽显示过粗或过细时，用户可以通过调整“线宽设置”对话框中的“显示比例”来解决，如果某些线条的线宽无法显示，可能是由于“显示线宽”按钮未激活，或者线条的线宽值被设置为“默认”（通常为0.25mm以下），打印时线宽与显示不一致的问题，通常与打印样式表的设置有关,用户需要确保在打印样式表中正确配置了线宽映射关系。

以下是一个关于AutoCAD线宽设置的常见参数表格,供用户参考：

为了帮助用户更好地理解线宽显示命令的使用,以下提供两个常见问题及解答：

FAQs：

1. 问：为什么我的AutoCAD中线宽显示不出来？
   答： 可能的原因有三个：一是状态栏的“显示线宽”按钮未激活，点击该按钮即可；二是线条的线宽值被设置为“默认”且值过小（如0.00mm），可在“特性”选项板中修改为较大的线宽值；三是“线宽设置”中的“显示比例”过小,适当调大比例值可以解决问题。


   （图片来源网络，侵删）

2. 问：如何让打印出来的线宽与屏幕显示一致？
   答： 首先确保“线宽设置”中的“显示比例”与打印比例匹配，然后在打印对话框中选择“打印样式表”，并启用“使用线宽”选项，如果仍不一致，可以调整打印样式表中的线宽映射关系,将显示线宽值与打印输出值一一对应。

通过合理使用AutoCAD的线宽显示和设置功能，用户可以显著提升图纸的专业性和可读性，同时避免因显示问题导致的绘图和打印错误，掌握这些技巧,将有助于更高效地完成CAD设计任务。
