CAD命令如何快速输入？

在CAD软件中，输入命令是进行绘图和编辑操作的核心环节，掌握多种命令输入方式能显著提升工作效率，CAD提供了多种命令输入途径，主要包括键盘命令、功能区面板、菜单栏、快捷菜单、工具栏以及命令行自动补全等,用户可根据操作习惯灵活选择。

键盘命令输入

键盘命令是CAD中最基础也是最常用的输入方式，主要包括全称命令和简化命令（别名）两种，全称命令是CAD软件预设的完整指令，如“LINE”用于绘制直线，“CIRCLE”用于绘制圆；简化命令则是全称命令的缩写，如“L”对应“LINE”，“C”对应“CIRCLE”，需通过软件选项自定义或记忆常用简化命令，输入命令时，只需在命令行窗口（通常位于界面底部）中输入命令全称或简化形式，然后按回车键或空格键确认即可，输入“L”后按空格键，命令行会提示“指定第一个点：”，此时用户可通过鼠标或坐标输入确定直线起点，部分命令支持带参数输入，如“CIRCLE”命令后直接输入“2P”（两点画圆）,可快速切换画圆模式。

功能区与菜单栏输入

CAD 2010版本后引入了功能区（Ribbon）界面，将命令按功能分类（如“常用”“插入”“注释”等），用户可通过点击选项卡中的按钮直接执行命令，在“常用”选项卡中点击“绘图”面板的“矩形”按钮，即可启动“RECTANG”命令，菜单栏则位于界面顶部，通过下拉菜单分层级展示命令，如“绘图”菜单下包含“直线”“圆”“多段线”等子选项，适合习惯传统菜单操作的用户，功能区按钮通常会显示命令名称和图标，鼠标悬停时会显示简要说明,便于新手识别。

快捷菜单与工具栏输入

快捷菜单（右键菜单）是快速访问常用命令的便捷方式，在不同操作阶段右键单击，会显示相关命令列表，执行“LINE”命令过程中右键单击，会弹出“闭合”“放弃”等选项；未选中任何对象时右键单击，则可快速切换到“最近使用的命令”或“选项”菜单，工具栏（经典界面中常用）是通过浮动或固定工具栏图标执行命令的方式，用户可将常用命令（如“移动”“旋转”“缩放”）拖拽至界面边缘，形成工具栏,单击图标即可启动命令。

命令行与自动补全

命令行窗口是CAD的核心交互区域，不仅用于输入命令，还显示命令提示、错误信息和历史记录，命令行支持自动补全功能，输入命令开头字母后，按“Tab”键可循环切换匹配的命令选项（如输入“C”后按Tab键，可在“CIRCLE”“COPY”“CHAMFER”间切换），减少输入错误，命令行还支持命令别名自定义，通过修改“acad.pgp”文件（位于CAD安装目录的Support文件夹），可自定义简化命令，例如将“直线”命令简化为“Z”,输入时更快捷。

动态输入与快捷键

动态输入（DYN）功能允许用户在光标附近显示命令提示和输入框，无需频繁查看命令行，启用动态输入后（状态栏的“DYN”按钮），执行命令时，光标附近会显示当前操作的参数提示（如“指定第一个点”的坐标输入框），可直接输入数值或用鼠标定位，快捷键则是通过组合键快速执行命令，如“Ctrl+C”复制、“Ctrl+V”粘贴、“Ctrl+Z”撤销，部分CAD还支持自定义快捷键，通过“选项”对话框中的“键盘快捷键”设置。

命令执行与参数输入

输入命令后，需根据命令行提示完成参数设置，执行“CIRCLE”命令时，命令行会依次提示“指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]：”，用户可选择直接输入圆心坐标，或输入“3P”“2P”“T”切换模式，参数输入方式包括：鼠标点击（直接在绘图区选取点）、键盘输入（坐标值如“0,0”、距离值如“100”）、对象捕捉（利用端点、中点等捕捉工具精确选取）等。

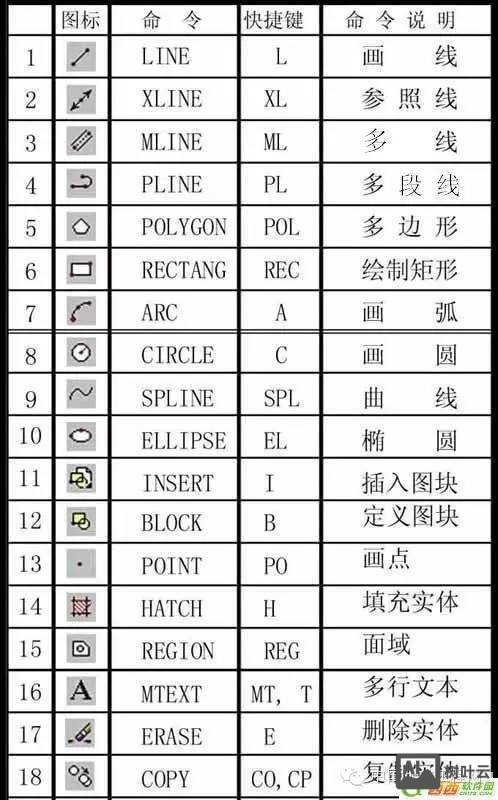

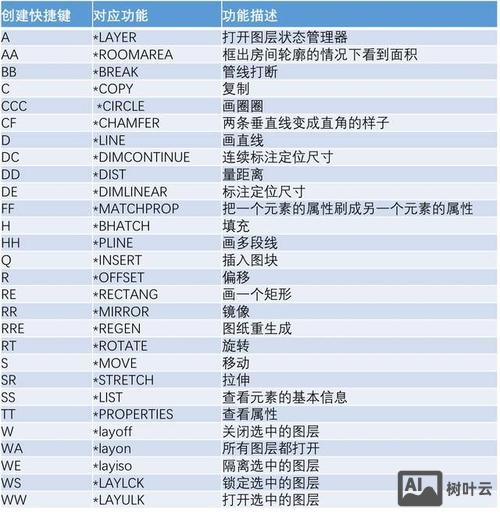

常用命令输入方式对比表

相关问答FAQs

Q1：CAD命令输入时出现“未知命令”错误，如何解决？
A：该问题通常由以下原因导致：①命令拼写错误（如“CIRCLE”误输为“CIRCL”），需仔细核对命令名称；②未启用中文版CAD时，命令需使用英文全称或简化形式；③自定义命令别名冲突，可通过修改“acad.pgp”文件或恢复默认设置解决；④软件版本差异导致命令不支持,需查阅对应版本帮助文档。

Q2：如何自定义CAD命令的简化输入方式？
A：自定义命令别名的步骤如下：①打开CAD安装目录下的“Support”文件夹，用记事本打开“acad.pgp”文件；②在文件末尾添加格式为“ 命令全称, 简化命令”的条目，如“ CIRCLE, CC”（将“CIRCLE”简化为“CC”）；③保存文件后重启CAD，新别名即可生效，注意：简化命令建议使用不冲突的字母组合,避免与现有命令重复。
