CAD图形缩放命令如何正确使用？

CAD图形缩放命令是计算机辅助设计（CAD）软件中最基础且频繁使用的工具之一，它允许用户按比例放大或缩小图形对象，以便更清晰地查看细节、调整布局或适应不同的输出需求，无论是初学者还是资深设计师，熟练掌握缩放命令都能显著提升绘图效率和准确性，本文将详细介绍CAD中常见的缩放命令类型、操作方法、应用场景及注意事项，并通过表格对比不同缩放方式的特点，最后以FAQs形式解答用户在使用过程中可能遇到的常见问题。

在CAD软件中,缩放命令主要分为两类：视图缩放和对象缩放，视图缩放是改变观察窗口的显示比例，不改变图形的实际尺寸；而对象缩放则是直接修改图形对象的尺寸比例，属于几何变换操作，这两类缩放功能分别服务于不同的设计需求，用户需根据实际场景灵活选择。

视图缩放命令中,最常用的是“范围缩放”（Zoom Extents）、“窗口缩放”（Zoom Window）和“实时缩放”（Zoom Realtime），范围缩放会将所有图形对象最大化显示在当前视口中，确保所有可见元素都能完整呈现；窗口缩放允许用户通过拖拽矩形框选区域，仅放大该区域内的图形细节，适合查看局部设计；实时缩放则通过鼠标滚轮或拖拽动态调整显示比例，操作便捷灵活。“上一个缩放”（Zoom Previous）功能可快速返回上一次的视图状态，避免重复操作，视图缩放的本质是调整虚拟相机的焦距和位置，图形本身的尺寸数据并未发生改变，因此不会影响后续的打印或尺寸标注。

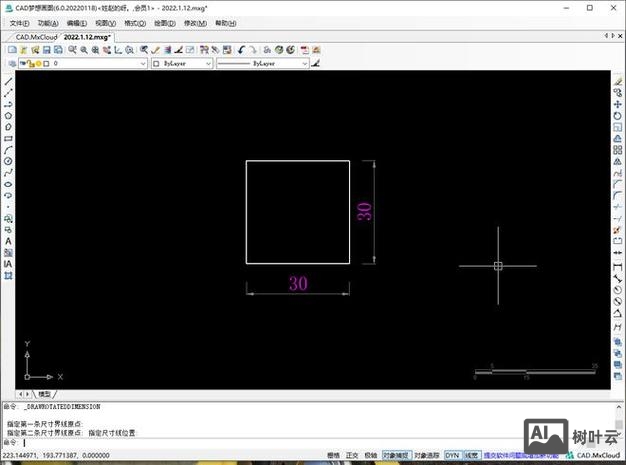

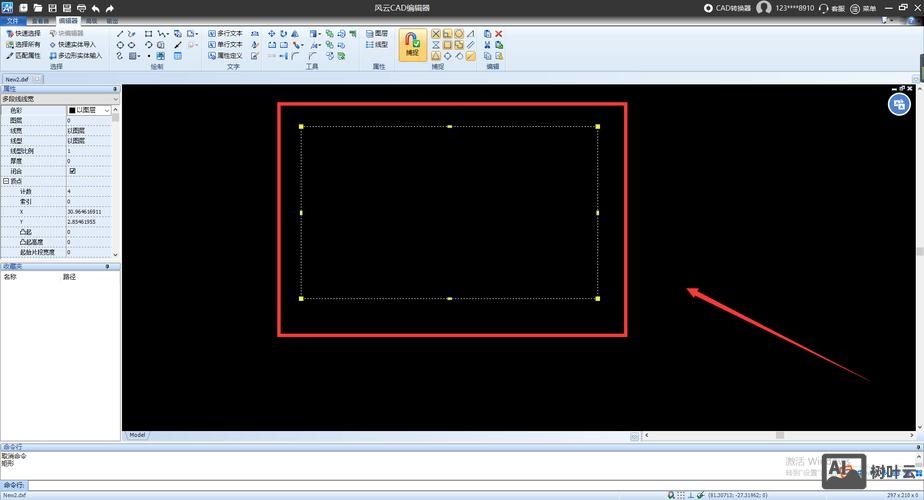

对象缩放命令则直接作用于图形对象,包括“比例缩放”（Scale）、“拉伸缩放”（Stretch）和“夹点缩放”（Grip Scale），比例缩放是最基础的对象缩放工具，用户需指定基点和缩放比例因子，输入大于1的数值放大对象，小于1的数值缩小对象，将一个长度为100的直线缩放至200，只需设置比例因子为2即可，拉伸缩放则更灵活，可仅选择对象的部分特征进行缩放，常用于调整不规则图形的局部尺寸，夹点缩放是通过选中对象的控制点（夹点）进行拖拽操作，无需输入命令，直接通过鼠标交互完成缩放，适合快速调整图形大小，与视图缩放不同，对象缩放会永久改变图形的实际尺寸，因此需谨慎操作，必要时可提前备份或使用块参照。

在实际应用中,缩放命令的选择需结合设计阶段和具体需求，在方案设计初期，常通过视图缩放快速浏览整体布局；在细节深化阶段，则需使用对象缩放调整构件尺寸，在建筑设计中，若需查看楼梯踏步的详细结构，可采用窗口缩放放大局部区域；若需统一调整所有门窗的尺寸比例，则应使用比例缩放命令，CAD软件还支持“动态缩放”（Zoom Dynamic）和“比例缩放”（Zoom Scale）等高级功能，动态缩放可生成视图框并实时调整显示范围，比例缩放则允许用户输入精确的显示比例，如“1/2”表示缩小至50%，这些功能在处理大型复杂图纸时尤为实用。

以下是常见视图缩放命令的功能对比表格：

使用缩放命令时,需注意以下几点：一是视图缩放不会改变图形的实际尺寸，但频繁操作可能导致视图卡顿，建议定期使用“重生成”（Regen）命令刷新显示；二是对象缩放需明确基点位置，基点选择不当会导致图形偏移，通常建议选择对象的交点、端点等特征点作为基点；三是对于包含图块或外部参照的图形，缩放操作需注意图块内对象的属性是否设置为“统一缩放”，否则可能导致比例失调，在三维建模中，缩放命令还需考虑Z轴方向的比例变化，避免出现透视变形问题。

相关问答FAQs：

Q1: 为什么使用视图缩放后，图形的显示尺寸发生了变化，但标注尺寸却未改变？
A1: 这是因为视图缩放仅改变观察比例，不修改图形的实际几何尺寸，CAD中的尺寸标注是关联到图形对象的几何特征，当图形实际尺寸未变时，标注值自然保持不变，若需调整标注的显示大小，应使用“标注样式”中的“全局比例”设置，或通过“文字高度”参数调整。

Q2: 如何在缩放对象时保持其长宽比不变？
A2: 在使用比例缩放命令时，需确保在命令行提示“指定比例因子或[复制(C)/参照(R)]”时，直接输入比例数值，而非通过鼠标拖拽，若需通过参照缩放（如将对象缩放至与另一个对象相同长度），可选择“参照”选项，然后分别指定参照长度和新长度，系统会自动计算比例因子并保持长宽比一致。
