如何快速设置CAD填充图案比例与角度？

在CAD绘图过程中,填充设置是提升图形表现力和信息传递效率的重要功能，通过合理的填充设置，可以清晰区分不同材料、区域或功能模块，CAD填充设置的核心命令是HATCH（快捷键H），通过该命令可调出“图案填充和渐变色”对话框，实现对填充图案、比例、角度、关联性等参数的精细化控制，以下从操作流程、参数详解、高级技巧及常见问题四个维度展开详细说明。

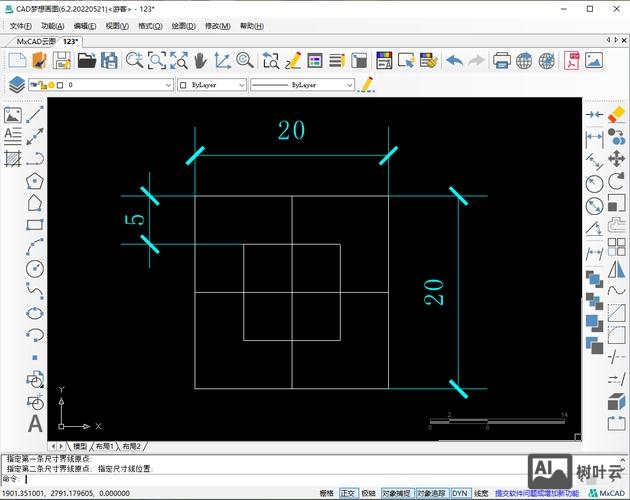

（图片来源网络，侵删）

填充设置的基本操作流程

执行HATCH命令后,系统弹出“图案填充和渐变色”对话框，主要包含“图案填充”和“渐变色”两个选项卡，图案填充”使用频率最高，操作流程通常分为三步：

选择填充类型：在“类型和图案”区域，下拉列表提供“预定义”“用户定义”和“自定义”三种类型。“预定义”为系统内置的行业标准图案（如ANSI、ISO系列），适用于机械、建筑等常规场景；“用户定义”可基于自定义线条角度和间距创建简单图案；“自定义”则需加载用户外部图案文件（.pat格式）。
指定填充边界：边界是填充的范围限定，可通过“拾取点”（在封闭区域内单击自动识别边界）或“选择对象”（手动选取封闭线条）两种方式定义，若边界未闭合，需使用“边界集”功能重新指定计算范围，或通过“允许间隙”选项设置容差值（默认为0，即必须严格闭合）。
应用并预览：参数设置完成后，点击“预览”按钮可实时查看填充效果，按回车键确认或ESC键返回对话框调整，最终点击“确定”应用填充。

核心参数详解及设置技巧

图案与角度/比例控制

图案选择：在“图案”下拉列表中，常用图案包括“SOLID”（实体填充）、“ANSI31”（斜线填充）、“AR-CONC”（混凝土纹理）等，点击“图案”右侧的按钮可打开“填充图案选项板”，按类别（ANSI、ISO、其他预定义）快速查找。
角度与比例：角度决定填充线条的倾斜方向（如“ANSI31”默认角度为45°，设置为135°可得到反向斜线）；比例控制图案的疏密程度，值越大图案越稀疏，值越小越密集，填充1:100的建筑墙体时，“ANSI31”的比例通常设为100，若图案过密可逐步增大比例（如150、200）。

填充属性与关联性

填充颜色与透明度：在“图案填充”选项卡下方，可通过“颜色”下拉列表设置填充的背景色和填充色（支持Truecolor和配色系统），并通过“透明度”滑块调整遮挡底层图形的程度（0为完全不透明，100为完全透明）。
关联与非关联填充：勾选“关联”选项后，填充图案会随边界的修改自动更新（如拉伸边界时填充同步变形）；若取消勾选，填充将作为独立对象存在，边界修改后需重新执行HATCH命令更新。

孤岛与边界显示控制

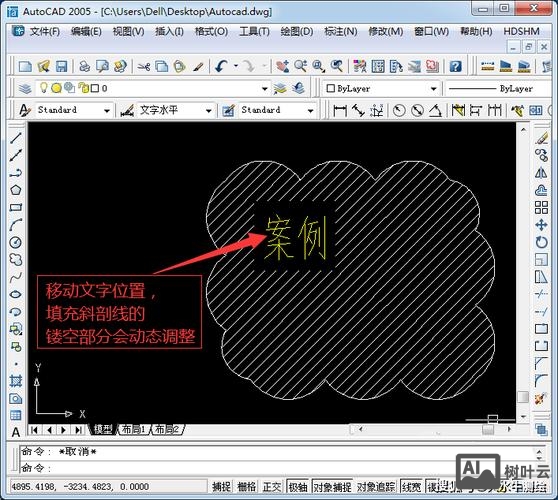

孤岛检测：当填充区域存在封闭内部边界（如墙洞中的柱子）时，需在“孤岛”区域设置检测方式：“普通”样式（交替填充内外区域）、“外部”样式（仅填充最外层区域）、“忽略”样式（忽略内部边界，填充整个区域）。
边界保留：勾选“保留边界”可将填充边界转换为独立对象（如多段线），便于后续编辑，但会增加图形文件大小。

高级填充技巧与注意事项

渐变填充设置：切换至“渐变色”选项卡，支持“单色”和“双色”渐变，可调整渐变方向（线性、径向、球状）、角度及中心位置，常用于表现光影效果或材质过渡（如金属、玻璃）。
填充图案的分解与编辑：填充图案默认为一个整体对象，使用EXPLODE命令分解后，可单独编辑其中的线条，但会失去关联性；双击填充图案可快速调出“图案填充编辑”对话框，修改参数后实时更新。
填充间隙问题：当边界存在微小未闭合间隙时，无需手动延长线条，可在“图案填充和渐变色”对话框中点击“更多选项”展开“允许间隙”选项，输入合理间隙值（如0.5~5），系统会自动 bridging 间隙完成填充。
填充图案的加载与管理：对于自定义图案，需将.pat文件存放至CAD支持路径（如“C:\Program Files\Autodesk\AutoCAD 2023\Support”），通过“图案填充和渐变色”对话框中的“自定义”选项卡加载，若填充显示异常（如乱码或空白），可能是图案比例过大或过小，需调整比例至合理范围。
