CAD创建视图命令如何快速高效使用？

在CAD软件中,创建视图命令是提升绘图效率、优化图纸表达的核心功能，尤其适用于复杂工程图纸的管理与展示，通过创建视图，用户可以将复杂模型拆解为多个独立的视图（如俯视图、剖视图、局部放大图等），并灵活控制视图的显示范围、比例及标注信息，从而确保图纸的清晰性和专业性，本文将详细解析CAD中创建视图命令的操作逻辑、应用场景及高级技巧，帮助用户高效掌握这一功能。

创建视图命令的基础操作

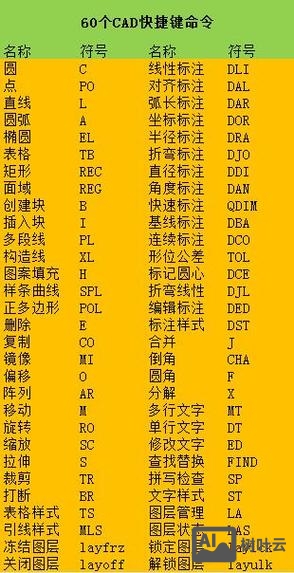

在CAD中,创建视图通常通过“视图”选项卡或命令行输入相关指令实现，以AutoCAD为例，常用命令包括“VIEW”（管理视图）、“BASEVIEW”（创建基础视图）、“PROJECTEDVIEW”（创建投影视图）等，基础操作流程如下：

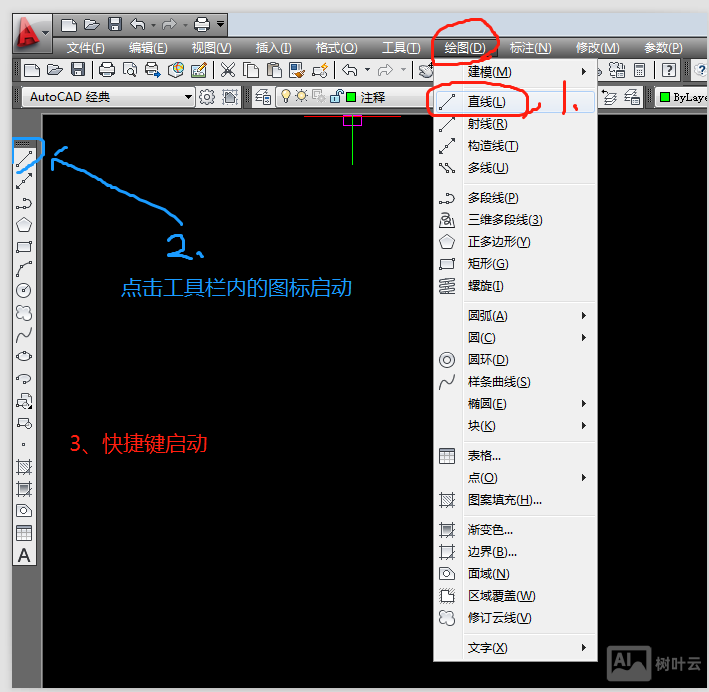

1. 启动命令：在“视图”选项卡中点击“视图”面板，或直接在命令行输入“VIEW”，打开视图管理器。
2. 创建基础视图：选择“新建视图”，输入视图名称，定义视图边界（通过窗口选区或输入坐标），并设置比例、视觉样式（如线框、着色）等参数。
3. 生成投影视图：基于基础视图，使用“PROJECTEDVIEW”命令选择投影方向（如前、上、左等），系统自动生成正交视图或等轴测图。
4. 调整视图属性：双击视图进入编辑模式，可修改隐藏线、中心线显示，或添加剖切线生成剖视图。

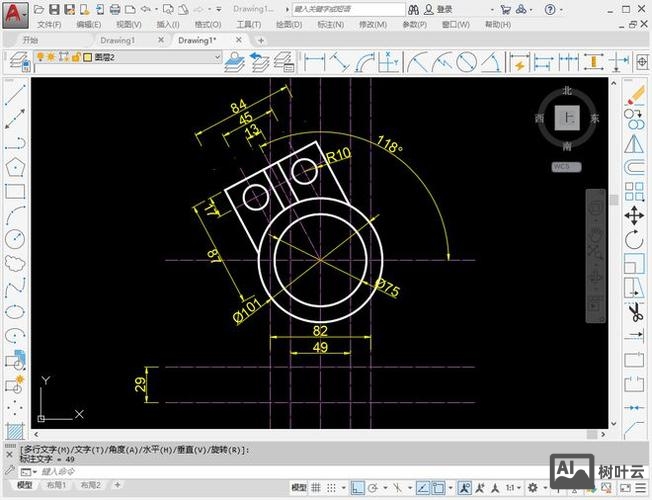

创建视图的高级应用

剖视图与断面图的生成

对于内部结构复杂的零件,需通过剖视图展示细节，操作步骤为：

• 在基础视图中绘制剖切线,使用“SECTIONVIEW”命令选择剖切平面方向，系统自动生成剖视图。
• 可自定义剖切线的样式（如粗细、箭头大小）和填充图案（如金属、混凝土材质）。

局部放大图的创建

当图纸中需要突出显示细节时,可使用“DETAILVIEW”命令：

• 在父视图中指定放大区域,输入放大比例（如2:1、5:1），系统自动生成带引线的局部放大图。
• 支持调整边界形状（圆形、矩形）及标注样式，确保与主视图比例一致。

视图的关联与更新

CAD中的视图具有关联性,修改模型后，右键点击视图选择“刷新”，所有相关视图（如投影视图、剖视图）将自动更新，避免手动调整的繁琐。

视图样式与打印设置

通过“视图样式”管理器，可统一设置视图的线型、颜色及图层显示，将隐藏线设为虚线并指定颜色，或为剖视图添加自定义填充图案，打印时，可通过“页面设置”指定视图的比例、线宽及黑白/彩色模式。

不同CAD软件的视图命令差异

虽然主流CAD软件（如AutoCAD、SolidWorks、Creo）的视图功能逻辑相似，但命令名称和操作界面存在差异，以下为部分软件对比：

创建视图的实用技巧

1. 图层管理优化：将视图放置于独立图层，通过冻结/解冻图层控制视图显示，避免干扰其他绘图内容。
2. 视图模板的使用：提前保存包含常用比例、标注样式的视图模板，创建新视图时直接调用，提升标准化程度。
3. 禁用自动更新：对于大型装配体，可在视图管理器中关闭“自动更新”选项，避免频繁刷新导致卡顿。
4. 导出与共享：使用“EXPORTLAYOUT”命令将视图导出为PDF或DWF格式，方便与他人协作或打印。

常见问题与解决方案

在创建视图过程中,用户可能遇到视图比例失调、标注显示异常等问题，以下为典型故障排查方法：

• 问题1：投影视图与基础视图对齐失败。
  解决：检查基础视图的“对齐”选项是否启用，或手动调整视图位置后使用“对齐视图”命令重新关联。
• 问题2：剖视图的填充图案显示错误。
  解决：进入“ hatchedit”命令，修改填充图案的缩放比例和角度，确保符合制图标准。

相关问答FAQs

Q1：如何将CAD中的视图批量导出为图片？
A：可通过“PLOT”命令设置打印设备为“PublishToWeb JPG.pc3”，选择视图范围并指定分辨率，或使用第三方插件（如Batchplot）实现批量导出。

Q2：在创建剖视图时，如何自定义剖切线的箭头样式？
