CAD清理命令如何彻底清理无用数据？

在CAD软件中，清理命令（PURGE）是一项非常实用的工具，主要用于删除图形中未被使用的命名对象，如图层、线型、文字样式、标注样式、块定义、多线样式等，从而有效减小文件体积、优化图形性能，并避免因冗余对象导致的混乱，对于长期积累或多人协作的CAD图纸，合理使用清理命令能够显著提升文件管理和编辑效率，以下将从清理命令的功能入口、操作步骤、清理范围、注意事项及高级应用等方面进行详细说明。

清理命令的功能入口与基本操作

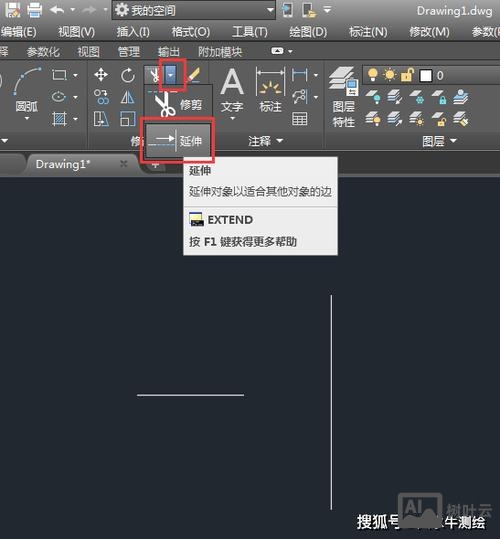

清理命令在CAD中主要通过以下几种方式调用：

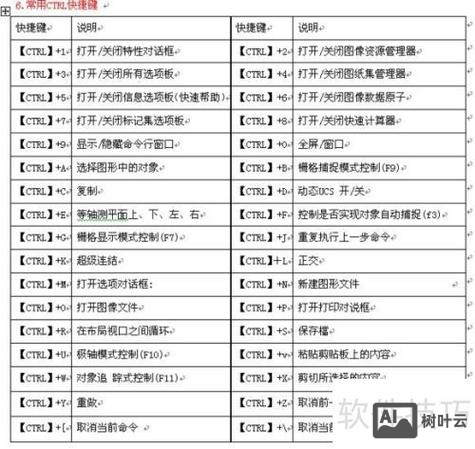

1. 命令行输入：在命令行中直接输入“PURGE”或简化命令“PU”，按回车键确认。
2. 菜单栏路径：依次点击“文件”→“绘图实用程序”→“清理”。
3. 应用程序菜单：在AutoCAD经典模式下，点击“工具”→“查询”→“清理”。

调用命令后，系统会弹出“清理”对话框，该对话框包含多个关键区域：

• 顶部显示区：列出当前图形中可清理的命名对象类别，如“块”、“图层”、“文字样式”等，每个类别前会显示可清理对象的数量（如“块：3”表示有3个未使用的块定义）。
• 中间列表区：展开具体类别后，显示该类别下的所有命名对象，未被引用的对象会被标记为“未使用”，可通过勾选“确认要清理的每个项目”选项在清理前逐个确认。
• 底部选项区：包括“清理嵌套项目”（清理包含在其他未使用对象中的对象）、“查看不能清理的项目”（显示被其他对象依赖而无法清理的项目）等复选框。

基本操作步骤：

1. 打开需要清理的CAD文件，输入“PURGE”命令并回车。
2. 在“清理”对话框中，勾选“确认要清理的每个项目”（若需逐个确认）或“清理嵌套项目”（若需清理深层冗余对象）。
3. 点击“全部清理”按钮，系统会自动扫描并删除所有可清理的未使用对象；若需选择性清理，可先展开具体类别，勾选目标对象后点击“清理”。
4. 清理完成后，点击“关闭”退出对话框，若清理过程中提示无法清理某些对象，通常是因为这些对象被其他对象引用,需先删除引用对象后再清理。

清理命令的核心范围与对象类型

清理命令针对的是图形中“未被引用”的命名对象，具体包括以下常见类型：
| 对象类别 | 说明 |
|——————–|————————————————————————–|
| 块（Block） | 未插入到当前图形中的块定义，或通过“分解”命令已分解的块。 |
| 图层（Layer） | 不包含任何图形对象的空图层（如“DEFPOINTS”图层通常无法清理）。 |
| 线型（Linetype）| 未被任何图形对象使用的线型，如“ACAD_ISO02W100”等非默认线型。 |
| 文字样式（Text Style） | 未被文字、属性或多行文字使用的文字样式。 |
| 标注样式（Dimension Style） | 未被任何标注对象使用的标注样式。 |
| 多线样式（Multiline Style） | 未被多线对象使用的多线样式。 |
| 打印样式（Plot Style） | 未与任何对象关联的打印样式（需在“打印样式表”设置中启用）。 |
| 形（Shape）与字体（Font） | 未被文字或复杂对象引用的形文件或外部字体。 |

需注意的是，部分对象具有特殊性：0”图层、CONTINUOUS线型、STANDARD文字/标注样式等默认对象通常无法清理；而“DEFPOINTS”图层是系统生成的标注点图层，即使为空也无法通过常规清理删除,需通过图层管理器手动隐藏或忽略。

清理命令的高级应用与注意事项

高级应用场景：

1. 批量清理外部参照依赖对象：若图形中包含外部参照（XREF），清理时需勾选“清理嵌套项目”，并确保外部参照文件未被其他程序占用，否则可能无法清理嵌套的块或图层。
2. 清理自定义比例因子：在标注或视口中使用非比例标注样式时，可能残留未使用的比例因子，可通过清理“标注样式”下的“用户比例”选项优化。
3. 配合脚本或LISP程序自动化清理：对于大量图纸，可通过编写脚本（如SCR文件）或LISP程序，实现“PURGE”命令的批量执行，例如输入“-PURGE R *”可递归清理所有未使用对象。

使用注意事项：

1. 备份文件：清理前建议保存文件副本，避免误删重要对象导致数据丢失。
2. 清理顺序：优先清理“块”“图层”等占用空间较大的对象，再清理样式类对象，可提升清理效率。
3. 检查清理结果：清理后建议通过“审计”（AUDIT）命令检查图形完整性，输入“AUDIT”并选择“修复”选项，解决清理可能引发的轻微错误。
4. 无法清理的情况处理：若提示“无法清理，因为它被XXX使用”，需通过“快速选择”（QSELECT）工具找到引用对象并删除，或通过图层隔离、块编辑器等工具定位依赖关系。

相关问答FAQs

Q1：为什么清理后文件体积没有明显减小？
A：文件体积未减小可能有两个原因：一是图形中包含大量光栅图像（如JPG、PNG）、外部参照或未分解的复杂块，这些对象无法通过清理命令删除；二是文件存在“数据冗余”，如图形历史记录（可通过“OPTIONS”→“打开和保存”→“文件安全措施”中禁用“自动保存”选项减少临时文件残留），建议使用“WBLOCK”命令将图形另存为新文件，仅保留必要对象，或使用第三方清理工具（如CADPurger）深度清理。

Q2：清理命令会删除正在使用的对象吗？如何避免误删？
A：清理命令默认仅删除“未使用”的命名对象，不会删除图形中实际存在的对象（如当前图层上的线条、标注等），但需注意“未使用”的判定标准：一个块定义若被分解后残留的子对象未被删除，系统可能仍认为其“已使用”，为避免误删，建议勾选“确认要清理的每个项目”，在清理前逐个确认对象状态；或使用“快速选择”功能先筛选出未使用的对象,手动删除后再执行清理。
