UCS命令在CAD里如何高效调整坐标系？

在CAD软件中,UCS（用户坐标系）命令是一个核心工具，它允许用户自定义坐标系的原点、轴方向和平面，从而更高效地进行三维建模和二维绘图，与固定的世界坐标系（WCS）不同，UCS提供了灵活的坐标参考系统，尤其适用于复杂形状的设计，本文将详细解析UCS命令的功能、操作方法及应用场景。

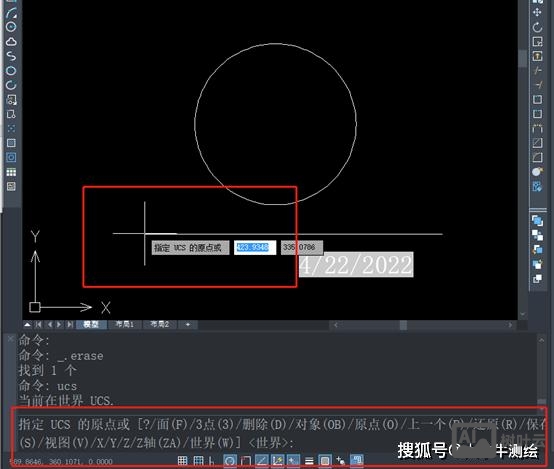

UCS命令的主要作用是调整当前绘图环境的坐标轴方向,当用户需要在斜面上绘制图形或沿特定方向创建对象时，可以通过UCS将当前坐标系与目标平面对齐，简化坐标输入过程，在命令行中输入“UCS”并按回车键，即可启动该命令，系统会提示“指定UCS的原点或[面/命名/对象/上一个/视图/世界/X/Y/Z/轴]”，用户可根据需求选择相应的选项。

UCS命令的常用选项包括：

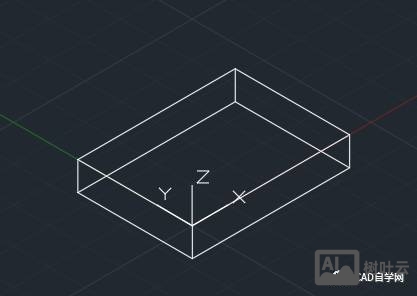

1. 原点：仅移动坐标系的原点，不改变X、Y、Z轴的方向，将原点移动到立方体的顶角，便于在该点附近绘图。
2. 三点：通过指定新坐标系的原点、X轴正方向上的点以及XY平面上的点，完全自定义坐标系，这是最灵活的方式，尤其适用于非标准平面的对齐。
3. 对象：将坐标系对齐到所选对象（如直线、圆弧或二维多段线），选择一条斜线，UCS会自动将其方向设为X轴。
4. 视图：将XY平面与当前视图平面对齐，适用于二维绘图时的快速切换。
5. 世界：恢复到默认的世界坐标系，是常用的重置操作。

在三维建模中,UCS的应用尤为广泛，设计一个倾斜的屋顶时，可以通过“三点”选项将UCS的XY平面与屋顶表面对齐，然后直接在该平面上绘制轮廓线，无需手动计算坐标，UCS还支持动态旋转和移动，结合“动态UCS”功能，用户可以在悬停时预览坐标系位置，提高操作精度。

以下是UCS命令部分选项的对比说明：

UCS命令的另一个重要特性是命名和保存,通过“命名”选项，用户可以保存多个自定义坐标系，并在不同设计阶段快速切换，在机械设计中，可以为零件的不同特征（如孔、槽）分别命名UCS，便于后续编辑和管理。

在实际操作中,UCS的灵活性能显著提升绘图效率，在绘制管道系统时，通过将UCS对齐到管道的轴线，可以直接沿轴向绘制管件，而无需手动转换坐标，UCS还可以与其他命令（如“拉伸”“旋转”）结合使用，实现复杂三维模型的构建。

需要注意的是,UCS的频繁切换可能导致坐标混乱，因此建议在操作前明确设计目标，并善用“世界”选项重置坐标系，动态UCS功能在AutoCAD 2007及以上版本中支持，开启后可通过移动光标自动对齐到平面边缘，减少手动输入的误差。

相关问答FAQs：

1. 问：UCS和WCS的区别是什么？
   答：WCS（世界坐标系）是CAD中的固定坐标系，原点位于(0,0,0)，轴向不可更改；而UCS（用户坐标系）是用户自定义的坐标系，可以移动原点、调整轴向方向，适用于灵活的绘图需求，WCS作为全局参考，UCS则用于局部操作的简化。

2. 问：如何快速恢复到世界坐标系？
   答：在命令行输入“UCS”后，选择“世界”选项（或直接输入“W”），即可将当前坐标系重置为WCS，点击“视图”选项卡中的“世界坐标系”按钮，也可快速切换。
