CAD编辑快捷命令有哪些？

CAD编辑快捷命令是提高绘图效率的核心工具，熟练掌握这些命令能大幅缩短设计周期，减少重复操作，以下从基础编辑、图形修改、视图控制及高级功能四个维度,详细解析常用快捷命令及其应用场景。

基础编辑命令

基础编辑命令是CAD绘图的“基本功”，主要用于图形的创建、复制与删除。

• L（Line）：绘制直线，输入“L”后指定起点和终点，可连续绘制多条首尾相连的直线段。
• C（Circle）：绘制圆，支持圆心+半径、两点、三点等多种方式，例如输入“C”后指定圆心，再输入半径值即可完成绘制。
• O（Offset）：偏移命令，用于创建与原图形平行的新对象，如将一条直线向右偏移50mm，输入“O”后输入距离，选择直线并指定偏移方向即可。
• CO/CP（Copy）：复制对象，选择目标图形后，指定基点和位移点，可快速生成一个或多个副本。
• M（Move）：移动对象，选中图形后，通过基点和目标点实现位置调整，常用于布局优化。
• E（Erase）：删除对象，选择需删除的图形后按回车键确认，或输入“E”后框选批量删除。

图形修改命令

图形修改命令用于调整已有对象的形状、尺寸或属性，是精细化设计的关键。

• TR（Trim）：修剪命令，用于裁剪多余线段，输入“TR”后选择边界对象，再点击需修剪的部分即可。
• EX（Extend）：延伸命令，将线段或弧线延伸至指定边界，操作方式与修剪类似，选择边界后点击需延伸的对象。
• F（Fillet）：圆角命令，在两条直线或弧线之间创建圆角，输入“F”后设置半径值，依次选择两条线。
• CHA（Chamfer）：倒角命令，用于创建斜角，可设置距离或角度，常用于机械设计中的边角处理。
• X（Explode）：分解命令，将块、多段线等复合对象分解为单一元素，便于单独编辑。
• LEN（Lengthen）：拉长命令，通过动态拖拽或输入增量调整对象长度，适用于直线、圆弧等。

视图控制命令

视图控制命令帮助用户高效浏览和定位图形，尤其在复杂图纸中作用显著。

• Z（Zoom）：缩放视图，输入“Z”后可选择“E”（范围缩放）、“W”（窗口缩放）或直接输入比例值（如“2”放大两倍）。
• P（Pan）：平移视图，按住鼠标滚轮或输入“P”后拖动，可实时移动图纸查看不同区域。
• V（View）：管理视图，保存或调用命名视图，适合多图纸切换场景。
• RA（Regen）：重生成视图，刷新显示，解决图形残影或异常显示问题。

高级功能命令

高级命令适用于复杂设计场景，能显著提升绘图精度与效率。

• AR（Array）：阵列命令，支持矩形阵列（行数×列数）和环形阵列（项目数×填充角度），用于批量生成规律分布的对象。
• B（Block）：创建块，将常用图形定义为块，便于重复调用和统一修改，输入“B”后指定基点和对象即可。
• I（Insert）：插入块，将已定义的块插入到当前图纸，可调整缩放比例和旋转角度。
• DI（Dist）：测量距离，输入“DI”后选择两点，自动显示水平距离、垂直距离及角度。
• MA（Matchprop）：特性匹配，将源对象的图层、颜色、线型等属性复制到目标对象，实现格式统一。

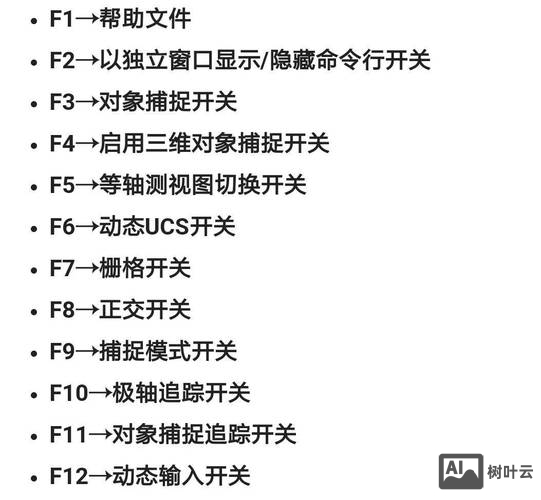

快捷命令效率提升技巧

为提高操作效率，可结合以下技巧使用快捷命令：

1. 命令简写记忆：多数命令为前1-3个字母（如“L”代表Line），可通过自定义简化（如“XL”代表Xline）。
2. 鼠标配合：右键菜单可快速重复上一命令，中键拖拽实现平移，滚轮控制缩放。
3. 动态输入：启用状态栏“DYN”选项，可在光标旁直接输入参数，减少命令行切换。

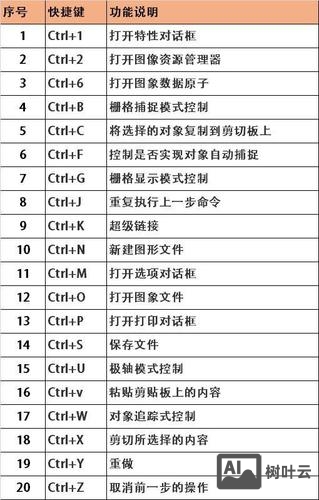

以下是常用快捷命令速查表：
| 命令 | 全称 | 功能说明 |
|——|—————|—————————|
| L | Line | 绘制直线 |
| O | Offset | 偏移复制对象 |
| TR | Trim | 修剪多余线段 |
| CO | Copy | 复制对象 |
| Z | Zoom | 缩放视图 |
| B | Block | 创建块 |

相关问答FAQs

Q1：如何快速修改多个对象的图层？
A：选中所有对象后，输入“LA”打开图层特性管理器，直接拖拽对象到目标图层，或使用“MA”特性匹配命令，将源图层对象属性复制到目标对象。

Q2：偏移命令（O）无法正常执行，可能的原因是什么？
A：通常由以下原因导致：① 对象与偏移距离重叠；② 对象非闭合（如开放多段线需合并后再偏移）；③ 系统变量“OFFSETGAPTYPE”设置不当,建议检查对象完整性并调整参数。
