CAD圆倒角命令如何操作？

在CAD软件中，圆角和倒角是两种常用的几何修饰命令，用于在两条直线、圆弧或 polyline 等对象的交点处创建平滑过渡或斜角连接。“圆角”（Fillet）命令通过指定半径的圆弧连接两个对象，而“倒角”（Chamfer）命令则通过直线段连接两个对象，形成斜角，本文将重点介绍CAD中的圆角命令，包括其功能、操作步骤、参数设置及注意事项,帮助用户高效掌握这一实用工具。

圆角命令的基本功能

圆角命令主要用于在两条不平行的直线、圆弧、椭圆弧或 polyline 线段之间创建指定半径的圆弧过渡，使图形更加平滑、美观，同时避免尖锐边角可能带来的应力集中问题，在机械设计中，圆角常用于零件的棱角处理；在建筑制图中，则可用于墙角、楼梯等位置的圆弧过渡，圆角命令还可以对封闭的多段线一次性添加圆角,提高绘图效率。

圆角命令的操作步骤

以AutoCAD为例,圆角命令的执行流程如下：

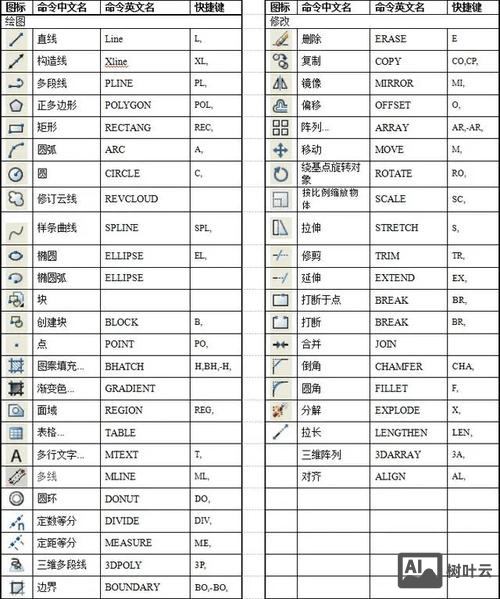

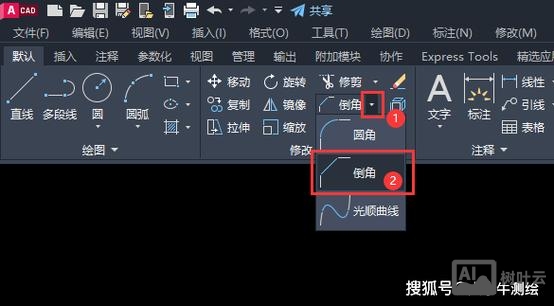

1. 启动命令：在命令行输入“FILLET”或快捷键“F”，回车确认；或通过“修改”选项卡中的“圆角”按钮启动。
2. 设置参数：在命令行提示下，输入“R”（半径）并指定圆角半径值，若未设置半径，系统默认为0,此时圆角命令将直接修剪或延伸对象至交点。
3. 选择对象：根据提示选择需要圆角的第一条对象，再选择第二条对象，若对封闭多段线执行圆角，可选择“多段线”选项,一次性对所有顶点添加圆角。
4. 完成操作：系统自动在两个对象之间生成指定半径的圆弧，并修剪或延伸多余线段，若选择“不修剪”选项，则保留原始对象,仅添加圆弧。

圆角命令的关键参数

圆角命令的参数设置直接影响最终效果,以下为常用选项：

• 半径（R）：定义圆角的圆弧半径，需根据设计需求合理设置，半径过大可能导致对象延伸后不相交,半径过小则可能无法生成圆角。
• 修剪模式（T）：默认为“修剪”，即自动删除或延伸对象；选择“不修剪”则保留原始对象,仅生成圆弧。
• 多段线（P）：对整个二维或三维多段线执行圆角操作,适用于批量处理。
• 多个（U）：连续对多个对象对执行圆角,无需重复启动命令。

圆角命令的注意事项

1. 对象选择顺序：圆角命令与选择顺序无关，但两条对象必须相交或延伸后能够相交,否则无法生成圆角。
2. 半径限制：若半径过大，导致对象延伸后无交点，系统将提示“半径太大”,需调整半径值或对象位置。
3. 特殊对象处理：对平行线执行圆角时，系统将自动创建半圆，半径为平行线距离的一半；对属性块或外部参照中的对象,需先分解才能执行圆角。
4. 图层与线型：圆弧的图层和线型将与第一个选择的对象保持一致,需注意图层管理。

圆角命令的典型应用场景

• 机械设计：对零件的内外棱角添加圆角，减少应力集中,提高机械强度。
• 建筑制图：在墙体转角、门窗洞口处设置圆角,使设计更符合人体工程学。
• 电路设计：在PCB布线中对导线拐角进行圆角处理,避免信号反射。

相关问答FAQs

Q1：为什么执行圆角命令时提示“半径太大”？
A：该提示通常出现在两条对象距离过远或半径设置过大，导致对象延伸后无法相交，解决方法是减小圆角半径，或通过延伸、修剪命令调整对象位置,确保其有足够的交点空间。

Q2：如何对多段线的部分顶点执行圆角？
A：若仅需对多段线的部分顶点圆角，需先使用“分解”命令将多段线拆分为单独线段，再对指定线段执行圆角操作，若需批量处理，可选择“多段线”选项，但会一次性对所有顶点圆角,无法选择性处理。
