CAD线段延伸命令怎么用？

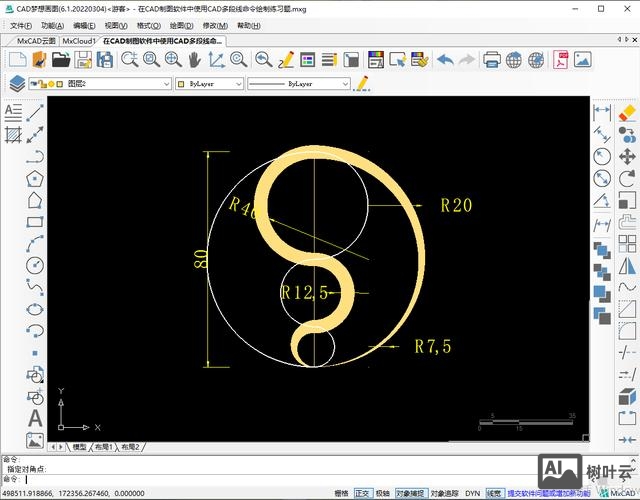

CAD线段延伸命令是绘图过程中非常实用的工具,主要用于将选定的线段、多段线、圆弧等对象精确延伸到指定的边界对象上，从而快速完成图形的闭合或对齐，这一命令在建筑、机械、电气等多个设计领域中都有广泛应用，能够显著提高绘图效率，减少手动调整的误差，下面将详细介绍CAD线段延伸命令的使用方法、操作步骤、注意事项以及常见问题解决方法。

在CAD中,延伸命令的调用方式主要有三种：一是通过菜单栏，依次点击“修改”→“延伸”；二是通过工具栏，在“修改”工具栏中找到延伸按钮（通常显示为一个带有箭头的直线段）；三是通过命令行直接输入“EXTEND”或快捷键“EX”，然后按回车键确认，无论采用哪种方式，启动命令后，都需要先选择边界对象，再选择需要延伸的对象，边界对象是指延伸操作的目标参考，可以是直线、圆弧、椭圆、多段线等，也可以是视口的边界或图纸空间的布局边界，在选择边界时，可以逐一点击选择，也可以使用“窗交”或“圈交”方式批量选择，提高操作效率。

正确选择边界对象是延伸操作的关键,启动延伸命令后，命令行会提示“当前设置：投影=UCS，边=无 选择边界的边… 选择对象或〈全部选择〉：”，此时需要根据绘图需求选择一个或多个作为延伸目标的边界，如果未选择任何边界而直接按回车键，CAD将自动选择所有可见对象作为边界，但这种方式可能会导致意外的延伸结果，因此建议用户手动指定明确的边界，选择边界后，按回车键确认，命令行会切换到“选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：”的提示状态，此时即可选择需要延伸的线段或其他对象。

在选择要延伸的对象时,需要注意点击的位置，CAD会以用户点击点靠近对象端部的方向作为延伸方向，点击线段的靠近下端的位置，线段会向下延伸；点击靠近上端的位置，则会向上延伸，按住Shift键可以选择要修剪的对象，这一功能在延伸和修剪操作之间快速切换时非常实用，无需退出当前命令即可完成修剪操作，命令行中的“栏选(F)”和“窗交(C)”选项用于批量选择对象，当需要延伸多个分散的线段时，可以通过绘制一条临时线段（栏选）或一个矩形区域（窗交）来快速选中所有与该线段或区域相交的对象。“投影(P)”选项用于设置延伸时的投影模式，在三维绘图中较为常用，默认为“UCS”，表示在当前用户坐标系下进行延伸；“边(E)”选项则用于控制延伸方式，选择“延伸”时，即使边界对象与延伸对象不相交，只要它们的延长线有交点，延伸操作也能执行；选择“不延伸”时，只有边界对象与延伸对象实际相交时才能延伸。

在实际操作中,可能会遇到一些特殊情况需要灵活处理，当需要延伸的对象与边界对象未相交时，需确保“边”选项设置为“延伸”；若延伸后对象长度异常，可能是边界选择不当，需重新检查边界对象是否正确，对于多段线、样条曲线等复杂对象，延伸命令可能会根据其定义点进行延伸，导致结果不符合预期，此时可尝试将对象分解为基本线段后再进行延伸，在处理块、外部参照或图层被锁定的对象时，延伸命令无法直接操作，需先解锁相关图层或分解块对象。

为了更直观地理解延伸命令的使用,以下通过一个简单的表格对比不同延伸场景下的操作要点：

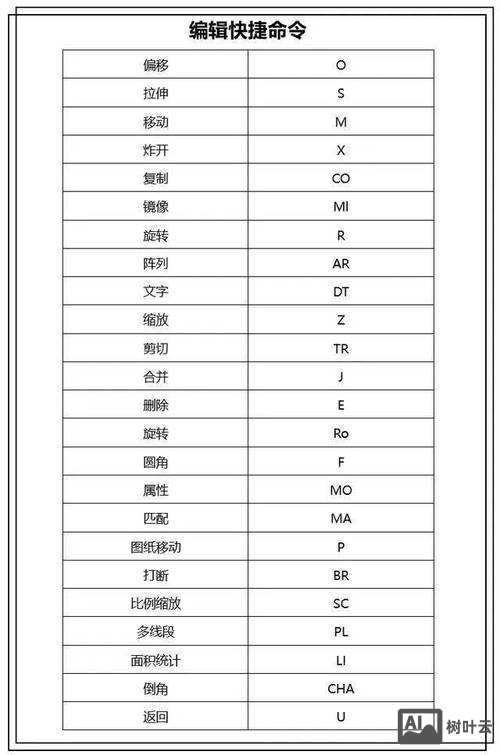

在使用延伸命令时,还需注意以下几点：一是确保延伸对象和边界对象均未被冻结或锁定，否则命令无法执行；二是在复杂图形中，可使用“对象选择循环”功能（按住Ctrl键点击对象）精确选择重叠或靠近的对象；三是延伸操作不会改变对象的图层、颜色或线型等属性，但可能会影响对象的几何特性，如多段线的宽度等；四是对于动态输入（DYN）开启的状态下，延伸时可通过输入长度值精确控制延伸距离，而不仅仅是延伸至边界。

相关问答FAQs：

问题1：为什么延伸命令无法将线段延伸到指定的边界对象上？
解答：这种情况通常由以下几个原因导致：1）边界对象被锁定或冻结，需检查图层状态并解锁；2）延伸对象与边界对象不在同一平面（尤其在三维绘图中），需调整坐标系或投影模式；3）“边”选项设置为“不延伸”，而边界与延伸对象未实际相交，需将“边”选项改为“延伸”；4）边界对象本身是闭合对象（如圆、闭合多段线），延伸命令不支持以闭合对象作为边界，需将其分解或开放化。

问题2：如何快速延伸多个分散的线段至同一边界，同时避免误操作？
解答：可按以下步骤操作：1）启动延伸命令（EX），选择目标边界对象后按回车键；2）在命令行中选择“窗交（C）”选项，通过绘制矩形框批量选中所有需要延伸的线段；3）若部分线段不需要延伸，可在选择时按住Shift键点击这些线段，将其排除在延伸范围外；4）确认选择后，所有被选中的线段将自动延伸至边界，建议在操作前使用“栏选（F）”选项预览延伸路径，或通过“放弃（U）”选项撤销错误的延伸操作。
