手机线框图怎么画？关键步骤有哪些？

绘制手机屏幕线框图是UI/UX设计流程中的关键步骤，它通过简单的线条和框架勾勒出应用的结构布局，明确各功能模块的位置、层级关系和交互逻辑，无需关注视觉细节，专注于信息架构和用户体验优化，以下是详细的绘制方法和注意事项，涵盖工具选择、绘制流程、核心要素及实用技巧，帮助从零开始掌握手机屏幕线框图的绘制。

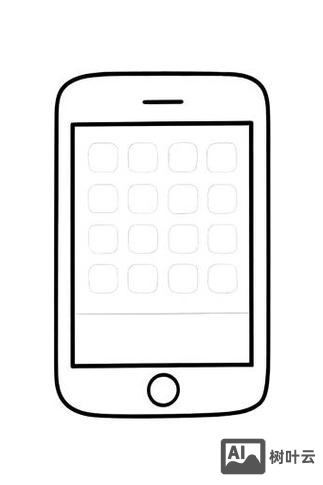

绘制前的准备工作

在动手绘制前,需明确三个核心前提：目标用户（线框图的需符合用户使用习惯和认知水平）、核心功能（梳理应用的核心模块和关键流程，避免功能堆砌）、设计规范（参考iOS或Android系统设计指南，确定屏幕尺寸、字体大小、间距等基础规范），iOS默认使用375×812像素（iPhone X及以上尺寸）作为标准画布，Android则常用360×640或412×892像素，确保线框图符合真实手机屏幕比例。

工具选择：从手绘到数字化工具

根据项目需求和设计阶段,可选择不同工具绘制线框图，各有优劣：

手绘工具（快速原型阶段）

• 工具：铅笔、橡皮、稿纸、iPad（配合Apple Pencil等手绘笔）
• 优势：快速表达创意，适合头脑风暴和早期方案构思，无需学习软件操作，可随时修改。
• 技巧：使用网格纸辅助对齐，线条尽量简洁，用矩形、圆形等基础图形代表模块，标注关键文字（如“首页”“搜索栏”）。

数字化工具（精细化设计阶段）

数字化工具能更规范地管理线框图,支持复用和协作，推荐以下工具：

建议：新手可从Figma或即时设计入手，免费且功能完善；若需复杂交互，可选Axure RP。

手机屏幕线框图的绘制流程

确定画布尺寸和网格系统

• 画布尺寸：根据目标设备选择标准尺寸，如iPhone 14 Pro为393×852像素，华为P50为1080×2340像素（设计时建议按2倍图绘制，适配高清屏）。
• 网格系统：开启8pt网格（iOS设计规范）或4dp网格（Android规范），确保元素间距、对齐方式统一，按钮高度通常为44pt（iOS）或48dp（Android），边距、行高建议为8的倍数。

绘制整体框架和导航结构

手机屏幕的核心框架通常包括：状态栏（时间、电量、信号）、导航栏（返回、标题、操作按钮）、内容区（核心功能模块）、标签栏（底部导航，如首页、消息、个人中心）。

• 状态栏：固定在顶部，高度约24-44px，左右两侧显示系统图标，中间可显示页面标题（部分页面隐藏）。
• 导航栏：位于状态栏下方，高度44-56px，包含返回按钮（非首页）、页面标题、操作按钮（如“搜索”“更多”）。
• 标签栏：固定在底部，高度49-83px，包含3-5个核心功能入口，图标+文字组合，当前页面图标高亮。

示例：电商应用首页框架，从上至下为：状态栏→搜索框（导航栏位置）→轮播图→商品分类→推荐商品列表→底部标签栏（首页、分类、购物车、我的）。

区模块区是线框图的核心，需根据功能逻辑拆分为多个模块，每个模块用矩形框表示，标注核心功能名称，常见模块及绘制规范：

标注交互逻辑和跳转关系

线框图需明确页面间的跳转逻辑,避免仅停留在静态布局，常用标注方式：

• 页面编号：用“P1”“P2”标识不同页面，在按钮或可点击区域标注跳转目标（如“点击→P3 商品详情页”）。
• 交互说明：用文字标注特殊交互，如“长按保存图片”“左滑删除”“下拉刷新”。
• 状态变化：标注模块的不同状态，如按钮“默认状态”“点击状态”“禁用状态”，开关“开/关”状态。

技巧：使用不同颜色区分跳转类型（如蓝色表示页面内跳转，绿色表示跨页面跳转），或在线框图旁绘制简单的流程图（如“首页→搜索页→搜索结果页”）。

优化对齐与留白

• 对齐：所有元素需严格对齐网格，使用工具的对齐功能（如Figma的“对齐分布”），避免视觉混乱。
• 留白：模块间距、内边距保持一致（如模块间距16px，内边距12px），避免内容过于拥挤，卡片与卡片间距建议≥16px，按钮与输入框间距建议≥8px。

绘制进阶技巧

1. 组件化思维：将重复元素（如按钮、导航栏、输入框）创建为组件，修改时一键同步所有页面，提高效率，Figma中创建“底部标签栏”组件，调整图标或颜色后，所有页面的标签栏自动更新。
2. 信息层级：通过大小、粗细、灰度区分信息层级，页面标题字号最大、加粗，次要信息（如商品“已售1000+”）字号小、颜色浅（如#999）。
3. 用户流程优先：先绘制核心流程（如电商应用的“浏览商品→加入购物车→下单支付”），再补充次要功能（如“收藏”“分享”），避免主线被干扰。
4. 适配不同屏幕：考虑横屏/竖屏适配，用注释标注“横屏时隐藏此模块”或“竖屏时列表变为网格布局”。

常见问题与避坑指南

• 问题1：模块过多导致页面混乱？
  解决：优先展示核心功能，次要功能可折叠（如“更多”按钮）或放在二级页面，设置页面将“通用”“隐私”等模块归类，仅显示标题，点击展开具体选项。
• 问题2：忽略触控区域大小？
  解决：确保可点击元素（按钮、图标）最小触控区域为44x44px（iOS）或48x48dp（Android），避免用户误操作，底部标签栏图标高度建议≥24px，文字与图标间距≥4px。

相关问答FAQs

Q1：线框图需要绘制到什么程度才算合格？
A：线框图的“合格标准”取决于项目阶段：早期低保真线框图只需明确模块布局和跳转逻辑，无需颜色、图标细节；中高保真线框图需细化组件样式（如按钮圆角、输入框边框）、标注间距和字号，甚至添加简单交互（如点击效果），核心原则是“不偏离目标”——若用于需求评审，需明确功能模块；若用于开发对接，需标注尺寸和交互规范。

Q2：如何平衡线框图的简洁性和完整性？
A：平衡的关键是“聚焦核心价值”，首先梳理页面的“必须元素”（如登录页的手机号输入框、验证码按钮、登录按钮），这些元素必须绘制；其次判断“次要元素”（如“忘记密码”“注册账号”），可简化为文字链接或注释；最后隐藏“边缘功能”（如“第三方登录”可仅在需求文档中说明），首页轮播图只需标注“轮播图模块（3张图）”，无需绘制具体图片内容，避免过度设计影响迭代效率。
