cad对象前置命令如何快速调用？

在CAD操作中,对象前置命令是一项非常实用的功能，主要用于调整绘图区域内多个对象的显示顺序，确保关键对象不被其他图形遮挡，从而提升绘图效率和可视性，无论是二维平面图还是三维模型，复杂的图层叠加常常导致重要线条、文字或符号被隐藏，此时通过对象前置命令可以快速调整对象的叠放层次，使设计意图更清晰，本文将详细解析CAD对象前置命令的使用方法、适用场景、操作技巧及注意事项，并结合实例说明其实际应用价值。

对象前置命令的基本概念与作用

CAD中的对象叠放顺序由对象的绘制顺序和图层属性共同决定,默认情况下，后绘制的对象会覆盖先绘制的对象，而图层设置中的“打开/关闭”“冻结/解冻”也会影响显示，但有时即使调整图层顺序，仍需单独控制特定对象的前后关系，此时就需要使用对象前置命令，该命令允许用户将选定对象移动到图形的最前端或最末端，或相对于其他对象进行调整，无需修改图层或重新绘制，尤其适用于处理细节密集的图纸，如机械装配图中的零件标注、建筑平面图中的门窗块等。

对象前置命令的调用方式

不同CAD版本（如AutoCAD、浩辰CAD等）的对象前置命令调用方式略有差异，但核心功能一致，主要包括以下几种途径：

1. 功能区命令：在“常用”选项卡的“修改”面板中，找到“前置”或“后置”按钮（图标通常为上下箭头），点击后选择对象即可执行。
2. 命令行输入：直接在命令行输入DRAGORDER（部分版本为DRAWORDER），按回车键后根据提示选择对象并指定“前置”“后置”或“置于对象之上/之下”。
3. 快捷菜单：选中对象后右键，在弹出的菜单中选择“绘图顺序”子菜单中的相关选项。
4. 工具栏：在经典模式下，通过“修改Ⅱ”工具栏的“绘图顺序”下拉菜单调用。

以AutoCAD为例,命令行操作流程如下：

命令: DRAWORDER
选择对象: 找到 1 个（框选需调整的对象）
选择对象: ↵（按回车结束选择）
输入对象排序选项 [对象上(A)/对象下(U)/前端(F)/后端(B)] <前端>: F（选择“前置”将对象移至最前）

对象前置命令的适用场景

1. 标注与图形重叠：在机械图中，尺寸标注可能与轮廓线或剖面线重叠，使用“前置”命令可将标注移至最前，避免遮挡。
2. 填充图案覆盖文字：建筑剖面图中，填充图案（如混凝土纹理）可能覆盖文字标注，通过将文字“前置”可确保内容清晰可读。
3. 块参照的显示控制：插入的动态块或外部参照可能被底层图形遮挡，调整其叠放顺序可方便编辑和查看。
4. 三维模型的视觉优化：在三维视图中，通过调整面、边或实体的显示顺序，可以优化模型的视觉效果，避免视觉干扰。

操作技巧与注意事项

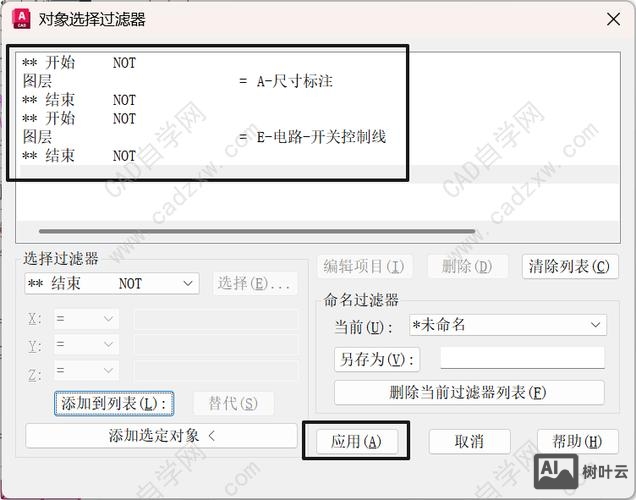

1. 批量操作：若需调整多个对象的顺序，可使用窗口选择或交叉选择框选所有对象，命令行会按选择顺序依次处理。
2. 图层隔离：若对象分布在多个图层，建议先锁定或冻结无关图层，避免误操作，部分CAD版本支持“仅在当前图层排序”选项，可提高操作精度。

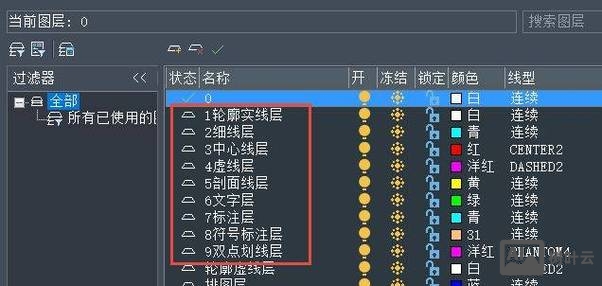

3. 与图层属性的协同：对象前置命令仅改变显示顺序，不影响图层本身的上下关系，若需永久调整图层顺序，需通过“图层特性管理器”操作。
4. 视图刷新：执行命令后，若显示未更新，可输入REGEN命令重生成视图，或切换视图布局（如从模型空间切换到布局空间）刷新显示。
5. 性能影响：对于包含大量对象的复杂图纸，频繁使用对象前置命令可能导致临时文件增大，建议定期清理无用对象或使用PURGE命令。

实例应用：机械装配图的标注调整

假设绘制一个简单的齿轮装配图,齿轮轮廓（多段线）与中心线（直线）重叠，而尺寸标注（线性标注）被齿轮轮廓遮挡，操作步骤如下：

1. 调用DRAWORDER命令，选择尺寸标注对象。
2. 在命令行选择“前置（F）”，按回车键，标注自动移至图形最前端，清晰显示齿轮直径。
3. 若中心线被标注遮挡,可再次调用命令，选择中心线并输入“后端（B）”，将其置于底层。
   通过两次操作，无需修改图层或重新绘制，即可实现图形与标注的合理分层。

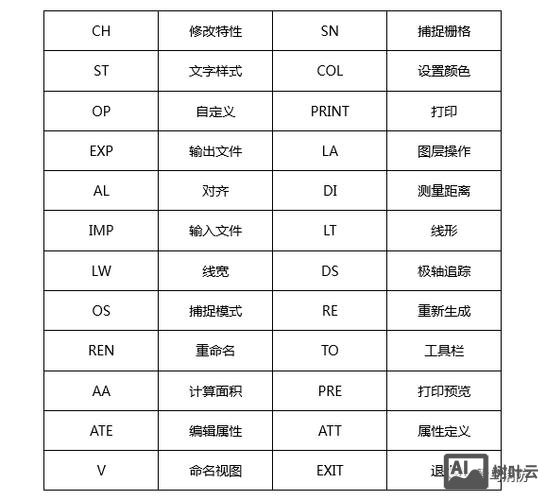

对象前置命令与其他命令的对比

相关问答FAQs

Q1: 对象前置命令是否会影响打印输出？
A: 不会，对象前置命令仅调整屏幕上的显示顺序，打印时图形的叠放顺序由图层属性和绘制顺序决定，与显示顺序无关，若需控制打印顺序，需通过调整图层打印样式或对象特性中的“打印”选项实现。

Q2: 为什么使用对象前置命令后，部分对象仍显示异常？
A: 可能由以下原因导致：① 对象所在图层被关闭或冻结，需检查图层状态；② 对象被包含在块或外部参照中，需先分解块或编辑参照；③ 视口比例设置不当，在布局空间中需调整视口特性中的“显示锁定”选项，通过排查这些因素，可恢复正常显示。

掌握对象前置命令能够显著提升CAD绘图的灵活性和效率,尤其在处理复杂图纸时，合理的显示顺序管理是确保设计准确性的关键，结合图层管理和其他修改命令，用户可以构建更加清晰、专业的CAD图纸。
