在CAD软件中，输出块命令是管理和组织图形文件的重要功能，主要用于将已定义的块（Block）以指定格式导出或保存，便于在其他文件中重复使用或进行数据交换，块是CAD中由多个对象组成的集合，通过块命令可以简化绘图过程、提高效率，而输出块命令则进一步扩展了块的应用场景,支持跨文件调用或与其他软件协同工作。

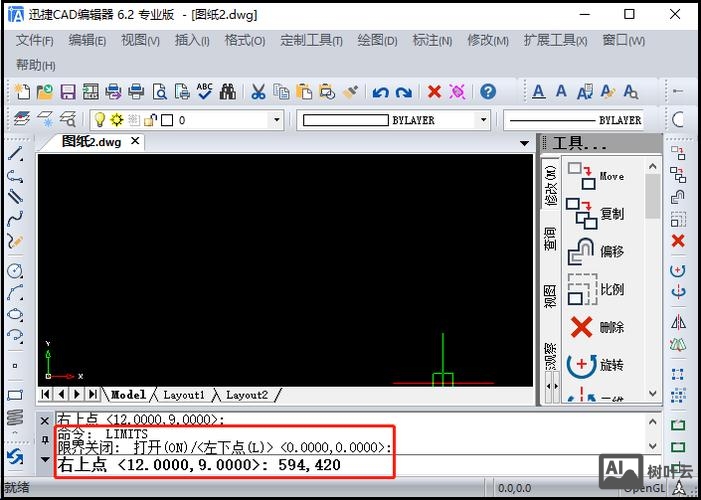

（图片来源网络，侵删）
输出块命令的基本操作
执行输出块命令通常有以下几种方式：
- 通过命令行输入：在CAD命令行中直接输入
WBLOCK（简称W）并按回车，即可打开块写入对话框。 - 通过菜单栏操作：依次点击“文件”→“输出”→“块”，或在“插入”菜单中选择“块写入”选项。
- 通过工具栏按钮：部分CAD版本的工具栏中提供“写块”图标，点击后直接启动命令。
执行命令后，系统会弹出“写块”对话框，用户需设置以下核心参数：
- 源：选择要输出的对象类型，包括“块”“整个图形”或“对象”，若选择“对象”，需手动框选图形中的元素。
- 基点：指定块的插入基准点，通常选择图形的关键位置（如端点、中点），以便在其他文件中准确定位。
- 目标：设置输出文件的路径、名称及格式（如
.dwg、.dxf等）。
输出块的高级应用
- 分图层输出：若需保留块的图层信息，需在输出前确保图层状态正确，避免在其他文件中显示异常。
- 属性保留：块中包含属性（如文字、参数）时，勾选“将属性与块一起保存”选项，可确保属性数据完整导出。
- 外部参照整合：若块中包含外部参照（Xref），需在输出前绑定参照，或选择将参照转换为块对象，避免路径依赖问题。
常见输出格式及适用场景
| 格式 | 特点 | 适用场景 |
|---|---|---|
.dwg | CAD原生格式，保留所有图层、属性及自定义信息 | 同版本CAD文件间共享，需保留完整数据时 |
.dxf | 通用交换格式，兼容多数CAD软件 | 跨软件数据传递，如与SolidWorks、SketchBook协同 |
.sat | ACIS实体格式，支持三维模型导出 | 三维建模软件（如3ds Max）中调用几何体 |
.stl | 三维网格格式，仅保留表面数据 | 3D打印或快速原型制作 |
注意事项
- 路径问题：输出块时避免使用中文路径或特殊字符，防止在其他设备上打开时出现路径错误。
- 版本兼容：若目标CAD版本较低，需在输出时选择兼容旧版本的格式（如AutoCAD 2004.dwg）。
- 清理冗余数据：输出前使用
PURGE命令清理未使用的块、图层，减少文件体积。
相关问答FAQs
Q1: 输出块时提示“未找到指定块”，如何解决？
A: 此错误通常因块名称输入错误或块未定义导致，可先输入BLOCK命令查看当前文件中的块列表，确认名称无误后再执行输出操作，若块被冻结或锁定，需解锁图层后重试。
Q2: 输出的块在其他文件中显示为空白，可能的原因是什么？
A: 常见原因包括：基点设置错误导致插入后超出可视范围；输出时未选择“包含未使用的块”；或目标文件中存在与块同名的图层冲突，建议重新检查基点坐标，并确保输出选项中勾选“保留所有对象属性”。
（图片来源网络，侵删）
