CAD字体设置命令有哪些？

在CAD软件中,字体设置是确保图纸文字清晰、规范显示的关键操作，正确的字体配置不仅能提升图纸的专业性，还能避免因字体缺失导致的显示异常或打印错误，CAD的字体设置主要通过特定命令实现，以下将详细介绍相关命令的功能、操作方法及注意事项。

核心字体设置命令详解

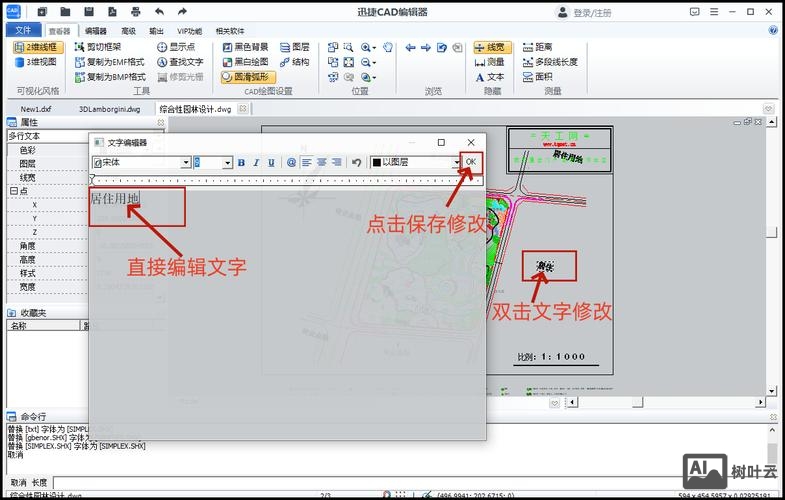

STYLE（文字样式）命令

功能：创建或修改文字样式，控制字体、高度、宽度比例、倾斜角度等参数，是CAD字体设置的基础命令。
操作路径：

• 命令行输入STYLE后回车，或通过“注释”选项卡→“文字”面板→“文字样式”按钮打开对话框。
  参数设置：
• 名称：新建或选择已有样式，如“工程字”“注释文字”等。
• 字体：
  • SHX字体：CAD专用矢量字体（如txt.shx、romans.shx），体积小、显示速度快，适合工程图纸。
  • TrueType字体：Windows系统字体（如“宋体”“Times New Roman”），支持更多格式但文件较大。
  • 大字体：仅适用于SHX字体，用于支持非ASCII字符（如中文），需勾选“使用大字体”并选择对应文件（如gbcbig.shx）。
• 效果：
  • 高度：默认为0，表示创建文字时动态输入高度；若设为固定值，所有文字将使用该高度。
  • 宽度比例：默认为1.0，大于1时文字变宽，小于1时变窄（如0.7为工程图常用比例）。
  • 倾斜角度：相对垂直方向的倾斜度，正值为向右倾斜（如15°），负值为向左倾斜。
• 应用：设置完成后点击“应用”并关闭对话框，新文字将自动应用该样式。

FONTALT（替代字体）命令

功能：当指定字体缺失时，自动替换为备用字体，避免显示为“？”或乱码。
操作方法：

• 命令行输入FONTALT后回车，输入备用字体名称（如txt.shx或simplex.shx），下次打开字体缺失的图纸时将自动替换。
  注意事项：替代字体需与原字体风格接近，否则可能影响排版效果。

FONTSPEC（字体映射）命令

功能：通过字体映射文件（.fmp）将图纸中的缺失字体替换为指定字体，实现批量替换。
操作步骤：

• 命令行输入FONTSPEC，选择“是”创建或编辑映射文件（如用记事本打开acad.fmp）。
• 文件格式为原字体名,替换字体名（如宋体,romans.shx），保存后重新打开图纸即可生效。
  优势：适用于多图纸批量处理，避免逐一手动替换。

-STYLE（命令行文字样式）命令

功能：通过命令行直接创建文字样式，无需对话框，适合批量操作或脚本编写。
命令格式：

-STYLE 样式名 SHX字体 大字体 高度 宽度比例 倾斜角度 反向 颠倒 垂直

-STYLE 工程字 romans.shx gbcbig.shx 0 1.0 0 N N N
参数说明：

• SHX字体：如romans.shx，若留空则使用TrueType字体。
• 大字体：如gbcbig.shx，仅当使用SHX字体时有效。
• 反向/颠倒/垂直：用Y/N控制是否启用，如Y表示反向显示。

字体设置常见问题与解决方案

文字显示为“？”或乱码

原因：字体文件缺失或路径错误。
解决方法：

• 使用FONTALT设置替代字体，或通过“选项”→“文件”→“字体映射文件”检查路径是否正确。
• 将缺失的字体文件（如gbcbig.shx）复制到CAD安装目录的Fonts文件夹中。

特殊符号显示异常

原因：未使用支持符号的字体（如gbcbig.shx支持中文符号）。
解决方法：

• 在文字样式中选择包含符号的字体,或使用控制码输入特殊字符（如%%d表示“°”）。

字体设置最佳实践

1. 统一标准：根据行业规范设置字体，如机械制图常用romans.shx+gbcbig.shx，建筑制图常用hztxt.shx。
2. 备份字体文件：将项目使用的字体文件与图纸一同保存，避免跨设备打开时缺失。
3. 避免过度依赖TrueType字体：复杂字体可能导致文件膨胀，影响运行速度。

相关问答FAQs

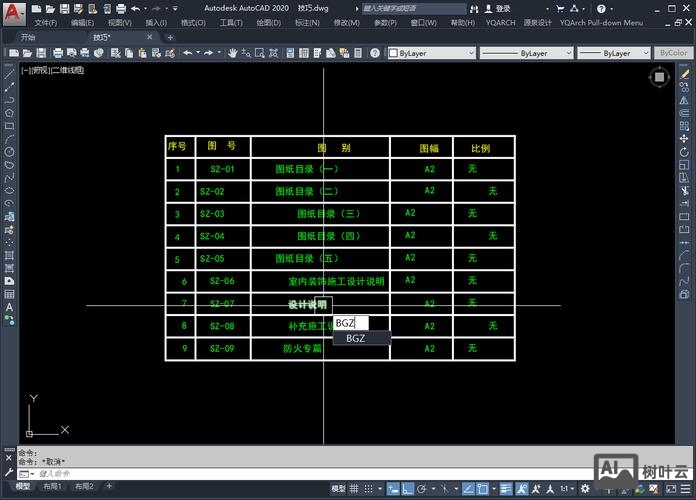

Q1：如何批量修改现有文字的字体样式？
A1：使用MATCHPROP（特性匹配）命令：

1. 先设置好目标文字样式（如通过STYLE命令创建“新样式”）。
2. 输入MATCHPROP，选择源文字（具有正确样式的文字），再选择需修改的文字即可批量应用。

Q2：为什么CAD中部分文字无法编辑或删除？
A2：可能是因为文字被绑定在块（BLOCK）或外部参照（XREF）中，或使用了代理字体，解决方法：

• 使用EXPLODE命令分解块，或通过“参照编辑”修改外部参照。
• 检查文字样式是否被锁定（在STYLE对话框中查看“置为当前”是否可用），或重新加载字体文件。
