CAD隐藏对象命令怎么用？

在CAD软件中,隐藏对象是一项常用的操作，主要用于简化视图、突出重点或暂时排除干扰元素，掌握隐藏对象的命令及相关技巧，能显著提升绘图效率和图纸可读性，本文将详细介绍CAD中隐藏对象的核心命令、操作方法及注意事项，并结合实际应用场景进行说明。

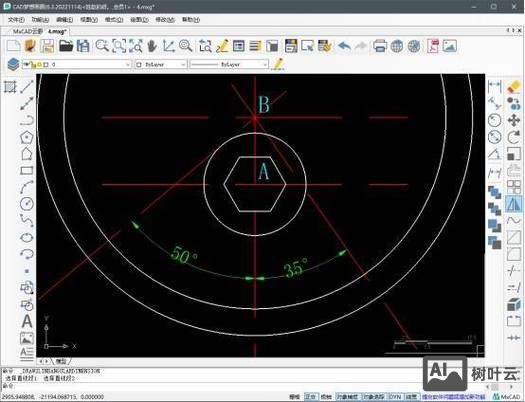

隐藏对象的核心命令

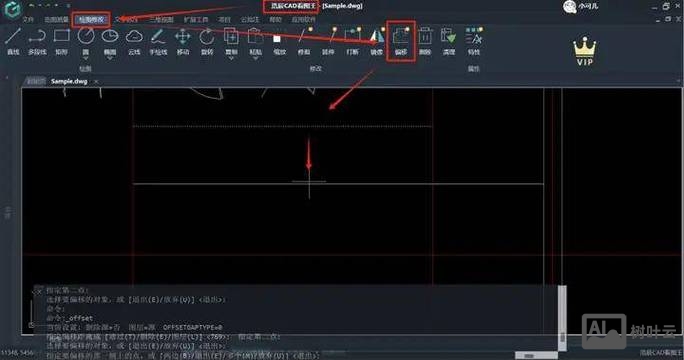

在CAD中,隐藏对象主要通过以下命令实现，不同版本（如AutoCAD、浩辰CAD等）的操作逻辑基本一致：

HIDE（消隐）命令

• 功能：用于三维模型消隐，即隐藏被其他对象遮挡的线条，使模型显示更真实，该命令仅影响视觉显示，不改变对象实际位置。
• 操作步骤：
  1. 输入命令 HIDE 或点击菜单栏“视图”→“消隐”。
  2. 系统自动计算遮挡关系,隐藏不可见线条。
  3. 执行 REGEN（重生成）命令可恢复线框显示。
• 适用场景：三维建模时查看模型立体效果，避免线条交叉造成的视觉混乱。

LAYOFF（关闭图层）命令

• 功能：通过关闭特定图层实现对象隐藏，是最常用的隐藏方式之一，关闭图层后，该图层所有对象将不可见，但参与计算。
• 操作步骤：
  1. 输入 LAYER 命令打开图层特性管理器。
  2. 选中需关闭的图层,点击“开/关”图标（黄色灯泡变灰色）。
  3. 或直接输入 LAYOFF 命令，输入图层名关闭。
• 注意事项：关闭的图层不会被打印，可通过 LAYON 命令重新打开。

LAYISO（隔离图层）命令

• 功能：仅显示选定对象所在的图层，其他图层暂时隐藏，便于集中编辑特定图层内容。
• 操作步骤：
  1. 输入 LAYISO 命令。
  2. 选择目标对象,系统自动隔离其所在图层。
  3. 输入 LAYUNISO 可恢复所有图层显示。
• 优势：快速聚焦特定图层，避免误操作其他对象。

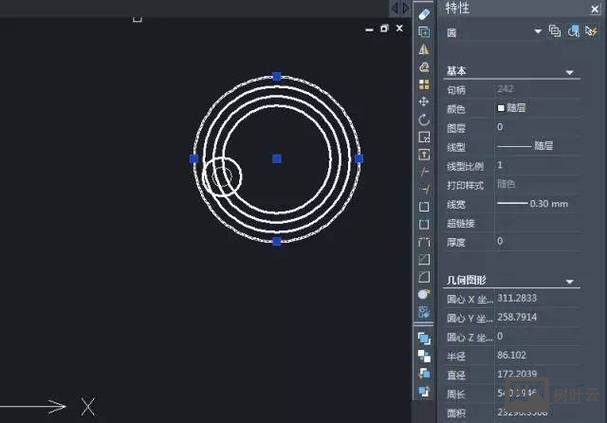

对象特性匹配（MATCHPROP）与冻结图层

• 冻结图层：与关闭图层类似，但冻结图层不参与重生成计算，适合复杂图形，通过 LAYER 命令中的“冻结/解冻”图标（雪花/太阳）操作。
• 特性匹配隐藏：通过修改对象特性（如颜色、线型）使其与背景一致，达到“视觉隐藏”效果，但对象仍存在。

高级隐藏技巧与注意事项

快速选择（QSELECT）配合隐藏

• 当需隐藏大量特定属性对象（如某颜色、线型的对象）时，可通过 QSELECT 命令批量选中对象，再关闭其所在图层或修改特性。

块与外部参照的隐藏处理

• 块内对象隐藏：需分解块（EXPLODE）后才能单独操作块内对象图层。
• 外部参照隐藏：直接打开外部参照文件进行图层操作，或在宿主文件中使用 XREF 命令的“绑定”功能后处理。

隐藏后的恢复与检查

• 恢复显示：使用 LAYON（打开所有图层）、LAYUNISO（取消隔离）或 REGEN（重生成）。
• 检查隐藏对象：通过图层特性管理器查看图层状态，或使用 SELECT 命令框选区域，若无法选中隐藏对象，说明图层已关闭/冻结。

打印与隐藏的关系

• 关闭或冻结的图层不会打印,但需确认“打印”选项未被勾选（图层特性管理器中“打印”图标）。

常见隐藏操作对比

相关问答FAQs

Q1: 为什么使用HIDE命令后，部分对象仍显示为线框模式？
A: HIDE命令仅对三维模型有效，若对象为二维图形或未正确设置三维属性（如厚度、高度），则无法消隐，需确保模型为三维实体或曲面，且视图模式为“三维视图”（如“西南等轴测”）。

Q2: 如何批量隐藏除选定对象外的所有其他对象？
A: 可通过以下步骤实现：

1. 选中需保留的对象。
2. 输入 LAYISO 命令，选择“设置”选项，勾选“选定对象”后确定。
3. 系统将自动隔离选定对象所在图层,其他图层隐藏。
4. 编辑完成后,输入 LAYUNISO 恢复所有图层。

通过合理运用隐藏命令,可大幅简化CAD绘图流程，确保操作精准高效，根据实际需求选择合适的隐藏方式，并结合图层管理技巧，能更好地应对复杂绘图场景。
