CAD套图命令怎么用？

在CAD绘图过程中，套图命令是一项非常实用的功能，它能够帮助用户快速将一个图形文件中的内容插入到当前文件中，实现图纸的复用、组合和标准化管理，无论是建筑、机械还是电气设计领域，套图命令都能显著提高绘图效率，减少重复劳动，本文将详细介绍CAD套图命令的使用方法、操作步骤、注意事项以及实际应用场景,帮助用户全面掌握这一功能。

套图命令的基本概念与作用

套图命令在CAD中通常指“外部参照”（External References，简称Xref）功能，它允许用户将一个完整的DWG文件作为外部参照插入到当前图形中，与“插入块”功能不同，外部参照并非将图形内容真正复制到当前文件，而是建立一种链接关系，当源图形文件发生修改时，当前图形中的参照内容会自动更新，确保图纸的一致性和准确性，这种特性使套图命令在团队协作、标准化设计以及大型项目图纸管理中尤为重要。

套图命令的调用方式

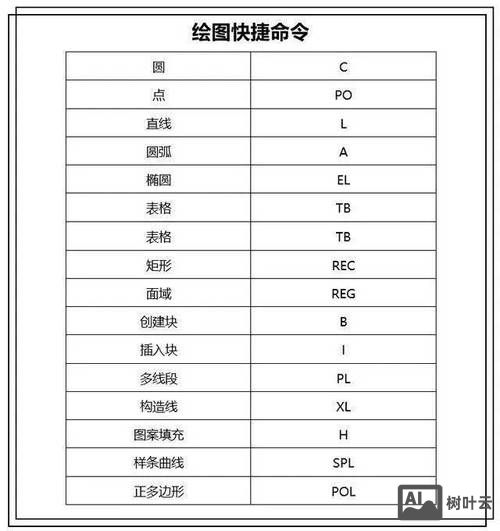

在CAD中，套图命令（外部参照）的调用方式主要有以下几种：

1. 命令行输入：在命令行中直接输入“XREF”或“XR”，按回车键后弹出“外部参照”管理器对话框。
2. 功能区操作：在“插入”选项卡中找到“参照”面板，点击“外部参照”按钮。
3. 工具栏操作：在经典工作界面中，通过“参照”工具栏调用命令。
4. 菜单栏操作：通过“插入”菜单下的“外部参照”选项进入。

不同版本的CAD（如AutoCAD、浩辰CAD等）在界面布局上可能略有差异,但核心功能基本一致。

套图命令的操作步骤

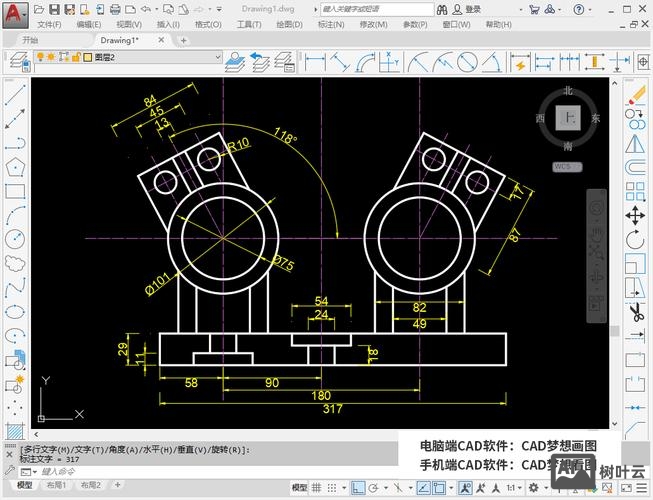

以AutoCAD为例,套图命令的具体操作步骤如下：

打开“外部参照”管理器

通过上述任一方式打开“外部参照”管理器对话框,该对话框中会显示当前图形中所有已插入的外部参照列表。

附着外部参照

• 点击对话框左上角的“附着”按钮，弹出“选择参照文件”对话框,选择需要插入的DWG文件。
• 在“附着外部参照”对话框中，设置参照类型（覆盖或附加）、插入点、比例、旋转角度等参数。
  • 参照类型：选择“附加”时，外部参照会嵌套显示；选择“覆盖”时，则不会嵌套,适用于临时隐藏下层参照。
  • 路径类型：可选择“完整路径”、“相对路径”或“无路径”，建议使用“相对路径”以便文件移动后仍能正确链接。
• 点击“确定”后，在绘图区指定插入点,即可完成外部参照的附着。

管理外部参照

• 卸载：在“外部参照”管理器中选择参照文件，点击“卸载”可暂时隐藏参照内容,但保留链接关系。
• 拆离：点击“拆离”可彻底移除参照，断开与源文件的链接（注意：拆离后无法恢复）。
• 绑定：将外部参照转换为当前图形的永久块,适用于需要将多个图纸合并为一个文件的情况。

更新外部参照

当源图形文件被修改后，当前图形中的参照内容不会自动刷新，需在“外部参照”管理器中选择参照文件，点击“重载”按钮更新内容，也可设置“自动重载”选项,实现实时更新。

套图命令的参数设置详解

在“附着外部参照”对话框中，关键参数的设置直接影响套图效果,以下是常见参数的说明：

套图命令的实际应用场景

1. 建筑图纸设计：在总平面图中插入各楼层的平面图作为参照,便于统一修改和查看。
2. 机械装配图：将零件图作为外部参照插入装配图中,零件修改后装配图自动更新。
3. 标准化图库管理：创建标准件图块（如螺栓、轴承）作为外部参照,供多个项目调用。
4. 团队协作：多人分工绘制不同专业图纸（如建筑、结构、机电）,通过外部参照整合为完整图纸。

套图命令的注意事项

1. 文件路径管理：使用相对路径时，确保源文件与当前文件的相对位置不变,否则参照无法加载。
2. 图层命名冲突：外部参照的图层名前会自动添加“参照文件名|”前缀,避免与当前图层冲突。
3. 性能优化：过多的外部参照可能导致文件卡顿，建议定期拆离不需要的参照或使用“覆盖”类型减少嵌套。
4. 版本兼容性：不同版本的CAD可能存在兼容性问题,建议使用相同版本打开和编辑参照文件。

相关问答FAQs

Q1: 套图命令与“插入块”有何区别？
A1: 套图命令（外部参照）是将源文件以链接方式插入，修改源文件后当前图形会自动更新；而“插入块”是将图形内容永久复制到当前文件，修改源文件后当前图形不会同步更新，外部参照适用于需要动态更新的场景,插入块适用于静态复用。

Q2: 如何解决外部参照无法加载的问题？
A2: 首先检查源文件路径是否正确，确保文件未被移动或删除；其次在“外部参照”管理器中检查路径类型是否设置为“相对路径”；若仍无法解决，可尝试使用“绑定”功能将参照转换为当前图形的永久块,或重新附着参照文件。
