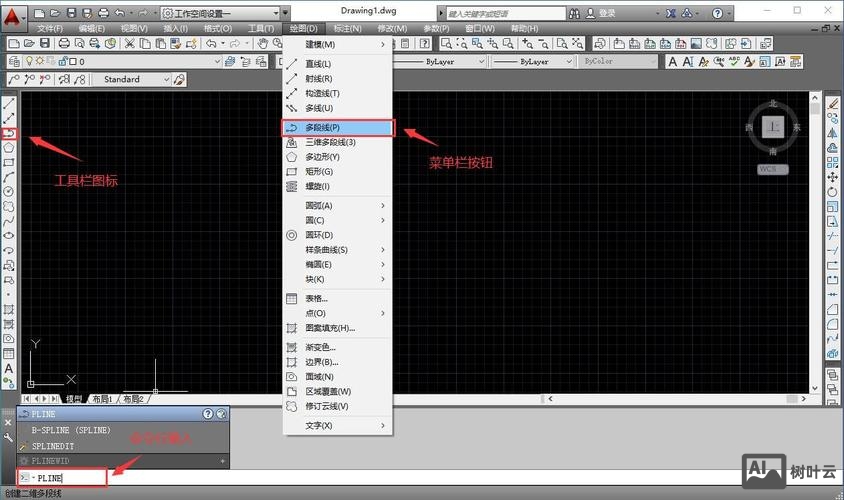

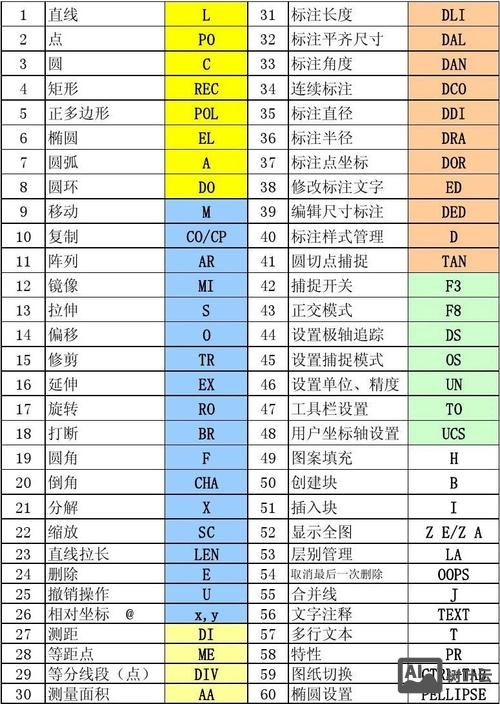

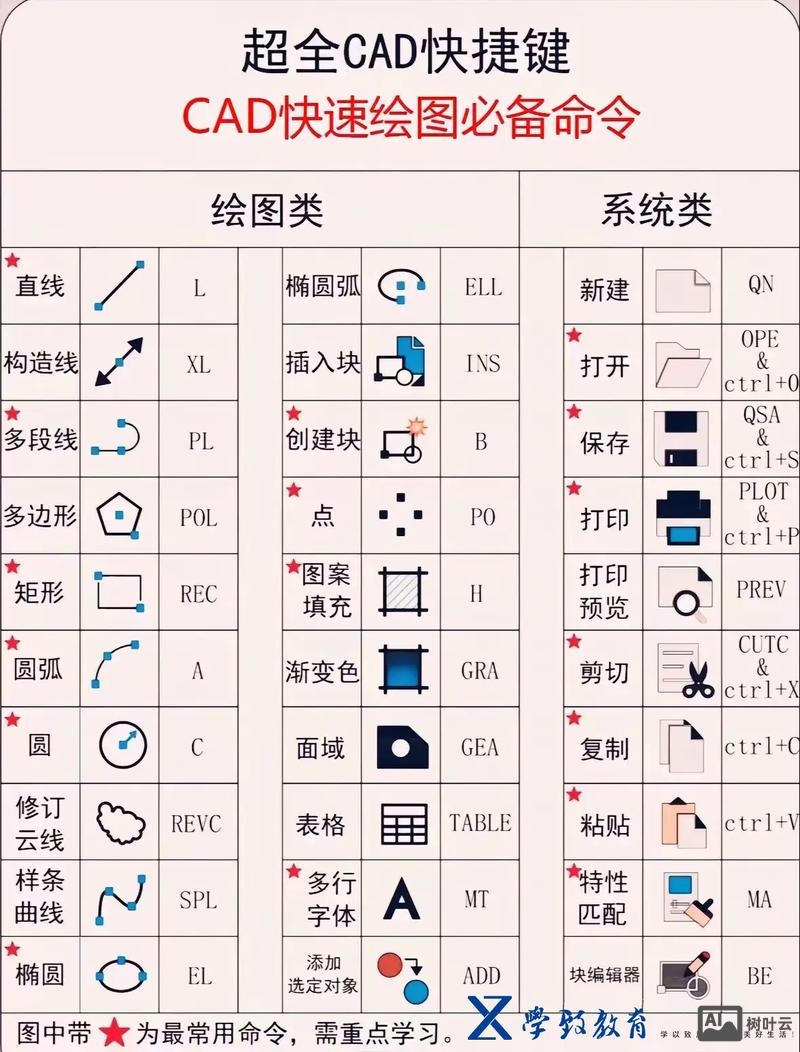

在AutoCAD中,画线命令是最基础且使用频率最高的绘图工具之一，掌握其核心功能及扩展用法能极大提升绘图效率，画线命令的执行方式主要有三种：通过命令行输入“LINE”或快捷键“L”，点击“绘图”工具栏中的“直线”图标，或通过功能区“默认”选项卡下的“绘图”面板选择“直线”，无论采用哪种方式，命令行都会提示“指定第一个点：”，此时用户可通过鼠标点击、输入坐标值或捕捉对象上的特定点来确定起点。
确定起点后,命令行提示变为“指定下一个点或[放弃(U)]：”，此时可输入直线的端点坐标或直接用鼠标定位，若输入“U”并回车，可撤销上一步操作，即删除最后绘制的线段，连续绘制线段时，系统会自动将前一段的终点作为下一段的起点，形成连续折线，当需要结束命令时，可按空格键、回车键或右键选择“确认”，在绘制过程中，结合“正交模式”（F8）可绘制水平或垂直线段，“极轴追踪”功能则能按设定角度绘制斜线，而“对象捕捉”（F3）能精准捕捉中点、端点、交点等关键位置，提高绘图精度。
画线命令还支持相对坐标和极坐标输入,实现精确控制，输入“@100,50”表示相对于上一点向右100单位、向上50单位确定下一点；输入“@100<45”则表示从上一点出发，长度为100、与X轴夹角45度的位置确定端点，对于复杂图形，可结合“动态输入”（F12）功能，在光标旁显示坐标提示，直接输入长度和角度值，无需切换命令行。
画线命令的高级功能包括“闭合”选项，当绘制由多条线段组成的封闭图形时，在提示“指定下一个点”后输入“C”并回车，系统会自动将最后一点与起点连接，形成闭合多边形，通过“线型”和“线宽”设置，可绘制不同样式和粗细的线条，满足工程制图或设计需求，在绘制建筑平面图时，墙体线可设置较宽线宽，而轴线则使用虚线样式。
在实际应用中,画线命令常与其他辅助工具配合使用，结合“对象追踪”功能，可捕捉基于对象位置的延伸点；使用“临时追踪点”，可快速定位特定坐标点，对于需要等分或阵列的线段，可结合“定数等分”或“阵列”命令，减少重复操作，在三维建模中，画线命令还可用于绘制空间直线，只需通过“视图”工具切换三维视角，并输入三维坐标值即可。
以下是画线命令操作中常见问题的解答：
FAQs
问：为什么绘制直线时无法精准捕捉到对象上的特定点？
答：通常是因为“对象捕捉”功能未开启或捕捉模式设置错误，请确保按下F3键或点击状态栏的“对象捕捉”按钮启用该功能，然后在“对象捕捉”右键菜单中勾选需要的捕捉类型（如端点、中点、交点等），若仍无法捕捉，可检查图形对象是否被锁定或冻结，或检查捕捉间距是否设置过小。问：如何快速绘制多条长度相同且角度不同的直线？
答：可结合“极轴追踪”和“复制”功能实现，首先绘制第一条直线，设置好长度和角度；然后选中该直线，点击“复制”命令（快捷键CO），指定基点后，利用极轴追踪确定新直线的角度，输入相同长度值即可快速生成多条直线，使用“阵列”命令（快捷键AR）的“极轴阵列”功能，可围绕中心点均匀分布多条等长直线。
