Ansys菜单命令如何快速查找与使用？

在工程仿真领域，ANSYS作为行业领先的软件平台，其菜单命令体系是用户与软件交互的核心桥梁，掌握ANSYS菜单命令的层级逻辑与功能定位，不仅能提升操作效率，更能确保仿真流程的规范性与结果的准确性，以下从通用操作流程、核心模块菜单特点、高级功能入口及快捷操作技巧四个维度,详细解析ANSYS菜单命令的应用要点。

通用操作流程中的菜单命令逻辑

ANSYS Workbench平台的菜单命令遵循“项目流程-参数设置-求解控制-后处理”的递进逻辑，在项目页（Project Page），通过“File”菜单可新建项目（New Project）、导入外部几何（Import Geometry）或保存模板（Save Template），Tools”菜单下的“Update Project”命令用于同步上下游数据流，确保参数传递的实时性，当进入具体分析系统（如Static Structural）后，“Geometry”模块的“Create”子菜单提供拉伸（Extrude）、旋转（Revolve）等基础建模工具，而“Import”选项支持SAT、STEP等中性格式文件的导入,解决复杂装配体的几何处理需求。

在“Model”模块中，“Setup”菜单的“Environment”命令是定义分析类型的关键步骤，用户需在此处设置重力加速度（Gravity）、约束（Supports）及载荷（Loads），值得注意的是，“Supports”子菜单下的“Fixed Support”与“Displacement”命令的区别：前者完全限制所有自由度，后者可指定方向上的位移值，这一选择直接影响边界条件的准确性，求解阶段，“Solution”菜单的“Solve”命令执行计算，而“Solution Tools”子菜单中的“Solver Controls”允许用户设置迭代收敛准则，如力收敛容差（Force Convergence）的默认值通常设置为0.001,可根据问题复杂度调整。

核心模块菜单命令的功能定位

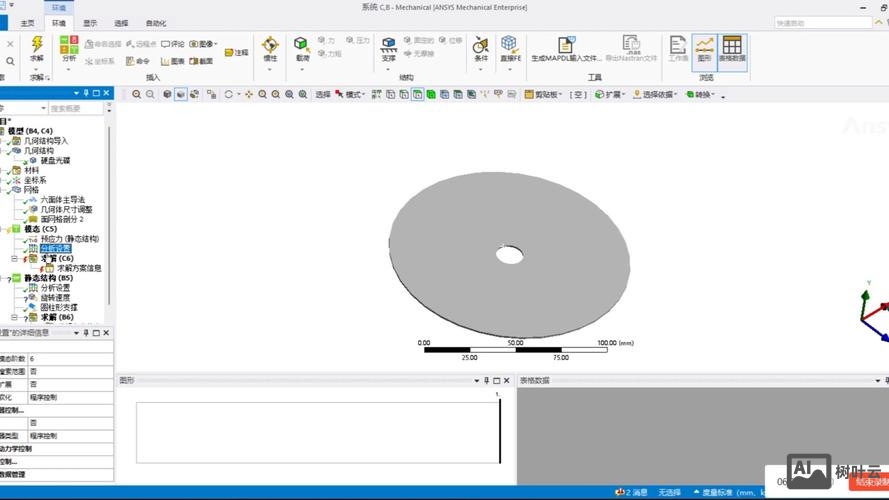

不同分析模块的菜单命令存在显著差异，需结合具体物理场景灵活选用，在“Mechanical”结构分析模块，“Analysis Settings”菜单的“Step Controls”命令用于定义载荷步数量（Number of Steps），瞬态分析中还需通过“Time”子菜单设置时间步长（Time Step），例如冲击分析建议采用0.1s的步长以捕捉动态响应，而“Fluent”流体分析模块中，“Setup”菜单的“General”命令需选择求解器类型（压力基/密度基），“Cell Zone Conditions”则用于定义流体域的材料属性（如水的密度设置为998.2 kg/m³）。

电磁分析模块（Maxwell）的菜单命令侧重于边界条件与激励设置。“Excitation”菜单下的“Voltage”命令用于施加端口激励，而“Boundary”菜单的“Balloon”边界条件可模拟开放域辐射问题，针对多物理场耦合问题，“Multiphysics”菜单的“Coupling”命令提供场耦合方式选择，如热-电耦合需依次定义电热分析（Electro-Thermal）和热结构分析（Thermal-Structural）的接口。

高级功能菜单的深度应用

ANSYS高级功能的入口往往隐藏在二级或三级菜单中，需通过系统化路径定位，参数化设计方面，“Parameters”菜单的“Geometry/Model/Result Parameters”命令分别支持几何尺寸（如圆角半径）、材料属性（如弹性模量）及结果输出（如应力最大值）的参数化定义，配合“Design of Experiments（DOE）”子菜单的“Response Surface”命令可进行参数敏感性分析，优化设计模块中，“Optimization”菜单的“Objective/Constraints/Design Variables”命令用于设置目标函数（如质量最小化）、约束条件（如应力≤200MPa）及设计变量（如板厚范围5-20mm），通过“Run Optimization”命令执行迭代计算。

对于非线性问题，“Nonlinear Controls”菜单的“Advanced”选项卡需打开大变形效应（Large Deflection），并在“Load Steps”子菜单设置自动时间步长（Automatic Time Stepping）以避免求解发散，疲劳分析则需在“Fatigue Tool”菜单选择寿命理论（如S-N曲线），并通过“Events”命令定义载荷谱块数。

菜单命令与APDL脚本的协同应用

为提升重复性操作效率，可通过“File”菜单的“Export”命令将当前模型导出为APDL脚本，或通过“Input”命令直接执行文本格式的命令流，在“Workbench”中，“Customization”菜单的“Keyboard Shortcuts”命令可自定义快捷键，例如将“Solve”命令关联至F5键，显著提升操作速度，对于复杂装配体，“Assembly”菜单的“Contact Tool”命令提供自动接触检测（Automatic Detection），同时支持接触对（Contact Pair）的精细化编辑，如修改接触类型（绑定/无摩擦/摩擦）或设置穿透公差（Penetration Tol）。

相关问答FAQs

Q1：ANSYS Mechanical中如何通过菜单命令定义复合材料铺层？
A1：在“Model”模块下，右键单击“Connections”选择“Composite Layup”，进入“Layup Manager”菜单，通过“Create Lamina”命令定义单层材料属性（如碳纤维的Ex=181GPa、Ey=10.3GPa），在“Orientation”子菜单设置铺层角度（0°/90°/±45°），并通过“Add Layer”命令按顺序叠加各层，最后在“Layup Stackup”菜单指定厚度百分比及铺层顺序,确保对称性以避免固化变形。

Q2：Fluent中如何通过菜单命令设置多相流模型？
A2：在“Setup”模块下，通过“Models”菜单的“Multiphase”命令选择多相流模型（如VOF模型），在“Phases”子菜单中定义主相（水）和第二相（空气），通过“Phase Interaction”菜单设置表面张力系数（如水-空气界面为0.072N/m）和接触角，在“Boundary Conditions”菜单中，为 inlet 定义速度入口（Velocity Inlet），并在“Phase”选项卡中指定各相的体积分数（如入口处空气占20%）,确保相间界面捕捉的准确性。
