CAD命令这么多，哪些才是最实用的？

cad命令笔记：

在计算机辅助设计（CAD）领域，熟练掌握各类命令是提高绘图效率与精度的核心，无论是初学者还是资深设计师，系统化的命令笔记都能成为日常工作的得力助手，以下从基础操作、绘图命令、编辑命令、显示控制、尺寸标注、文字输入、图层管理、三维建模、打印输出及实用技巧十个维度，详细梳理常用CAD命令的功能与使用要点，并辅以表格对比部分相似命令，帮助用户构建完整的命令知识体系。

基础操作

基础操作是CAD绘图的入门基石,包括文件管理与绘图环境设置。NEW命令用于新建图形文件，可启动“创建新图形”对话框选择模板；OPEN命令打开已有文件，支持.dwg、.dwt等格式；SAVE与QSAVE分别用于保存文件和快速保存，前者可另存为新文件或更改格式，后者直接覆盖当前文件；SAVEAS则等同于“另存为”，可修改文件名或存储路径，绘图环境设置中，UNITS命令控制单位、精度及角度方向，LIMITS设置图形界限，GRID与SNAP分别开启栅格显示与捕捉功能，OSNAP（对象捕捉）通过DSETTINGS调用，可设置端点、中点、圆心等关键点的自动捕捉，极大提升绘图精度。

绘图命令

绘图命令是创建图形元素的核心工具,直线类命令包括LINE（绘制连续直线）、PLINE（绘制多段线，可含直线与圆弧，并设置宽度）、XLINE（绘制构造线，无限延伸）与RAY（绘制射线，单向延伸），圆弧类命令中，CIRCLE通过圆心、半径等方式绘制圆，ARC绘制圆弧，需指定起点、圆心、端点等参数；DONUT绘制填充圆环，可设置内外径，多边形类命令中，RECTANG绘制矩形，可指定倒角、圆角；POLYGON绘制正多边形，支持内接、外切于圆方式，复杂图形命令如ELLIPSE绘制椭圆，需指定轴端点与另一轴长度；SPLINE绘制样条曲线，通过多个控制点生成平滑曲线；BLOCK与WBLOCK分别用于创建内部块和写块，前者存储于当前文件，后者可独立保存为.dwg文件供其他文件调用。

编辑命令

编辑命令是对已绘制图形进行修改的关键,删除类命令中，ERASE直接删除选中对象，OOPS可恢复最后一次ERASE删除的对象，复制类命令包括COPY（复制对象到指定位置）、OFFSET（偏移对象，生成等距图形）、ARRAY（阵列对象，分为矩形阵列、环形阵列和路径阵列，通过ARRAYRECT、ARRAYPOLAR、ARRAYPATH调用），移动与变形类命令中，MOVE平移对象，ROTATE旋转对象，需指定基点与旋转角度；SCALE等比缩放对象，STRETCH拉伸对象（仅选中部分被拉伸）；TRIM修剪对象，需指定剪切边与被修剪部分；EXTEND延伸对象至指定边界；FILLET添加圆角，CHAMFER添加倒角，可设置半径或距离；BREAK打断对象，分为两点打断与一点打断（BREAKATPOINT）；JOIN合并对象，如将同一直线段合并为一条直线。

显示控制

显示控制命令用于调整视图,方便观察与编辑。ZOOM系列命令中，ZOOM E（范围缩放）最大化显示所有对象，ZOOM W（窗口缩放）框选区域放大，ZOOM P（上一个）返回上一视图，ZOOM D（动态缩放）通过矩形框调整视图范围。PAN命令平移视图，不改变缩放比例；VIEW命令命名保存视图，便于快速切换；VPORTS创建多个视口，可在同一界面显示不同视图；Regen（重生成）刷新视图，解决显示异常问题。

尺寸标注

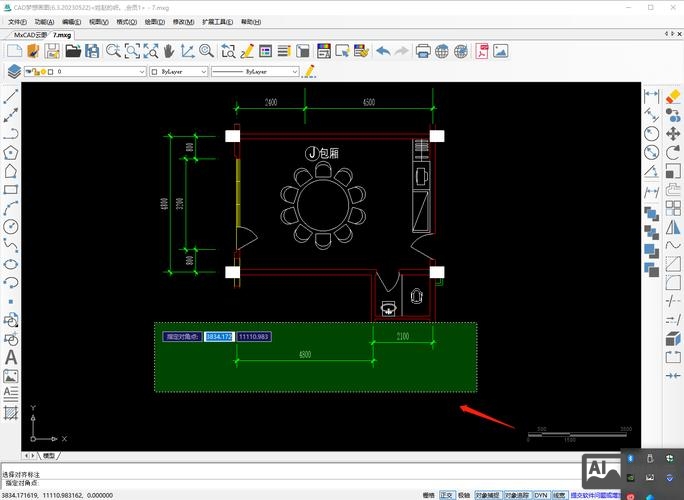

尺寸标注是工程图的重要组成部分。DIMLINEAR标注线性尺寸（水平、垂直），DIMALIGNED标注对齐尺寸，DIMANGULAR标注角度尺寸，DIMRADIUS与DIMDIAMETER分别标注半径与直径，DIMJOGGED标注折弯半径，标注样式由DIMSTYLE（D）命令控制，可设置箭头样式、文字高度、公差格式等参数；DIMEDIT编辑标注文字内容与位置，DIMTEDIT调整文字位置；QDIM快速标注，可批量生成基线、连续等标注。

文字输入

文字输入用于添加注释与说明。TEXT或DTEXT添加单行文字，可设置文字样式、高度与旋转角度；MTEXT添加多行文字，支持段落格式、特殊符号插入，通过“文字编辑器”面板进行详细设置，文字样式由STYLE命令管理，可设置字体、字宽、倾斜角等属性；SPELL检查文字拼写错误。

图层管理

图层管理是组织复杂图形的重要手段。LAYER（LA）命令打开图层特性管理器，可创建新图层、设置图层颜色、线型、线宽及开关状态（开/关、冻结/解冻、锁定/解锁），图层状态可通过LAYERSTATE保存与恢复，方便在不同绘图阶段切换图层显示状态；LAYISO隔离图层（仅显示选中图层），LAYON打开所有图层。

三维建模

三维建模命令用于创建立体模型。BOX绘制长方体，SPHERE绘制球体，CYLINDER绘制圆柱体，CONE绘制圆锥体，WEDGE绘制楔体，拉伸类命令中，EXTRUDE将二维截面拉伸为三维实体，可设置拉伸路径与倾斜角；REVOLVE将二维截面绕轴旋转生成回转体，布尔运算命令包括UNION（并集，合并实体）、SUBTRACT（差集，去除实体重叠部分）、INTERSECT（交集，保留实体重叠部分）；SLICE用平面剖切实体，SECTION生成截面平面。

打印输出

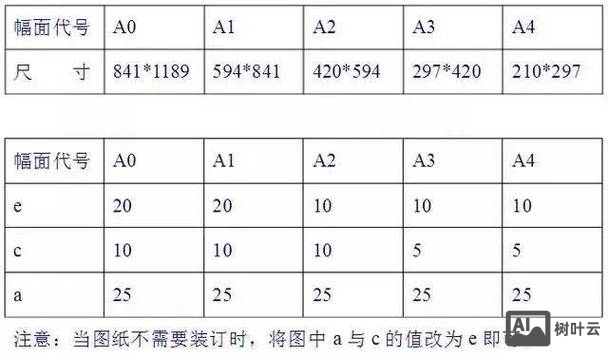

打印输出命令用于将图形输出为图纸或文件。PLOT命令打开打印对话框，可设置打印机、图纸尺寸、打印比例、打印区域（窗口、范围、显示等）及打印样式；PAGESETUP页面设置，保存打印参数；EXPORT将图形导出为PDF、JPG、DXF等格式，方便与其他软件共享。

实用技巧

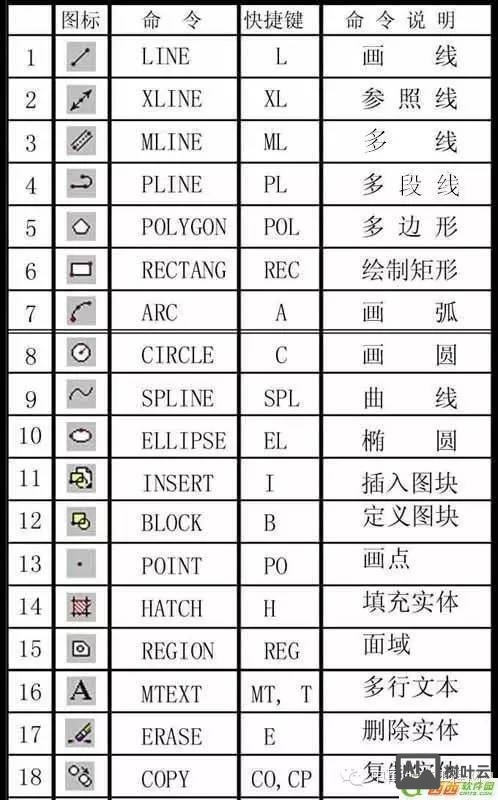

实用技巧能进一步提升绘图效率,命令简写是加速操作的关键，如L（LINE）、C（CIRCLE）、M（MOVE）、TR（TRIM）等；MATCHPROP（MA）匹配对象属性（颜色、线型、图层等）；PROPERTIES（CH）打开特性面板，修改对象详细属性；GROUP（G）创建对象组，统一选择与编辑；CAL调用在线计算器，进行数学运算；OPTIONS（OP）设置CAD参数，如文件路径、显示精度、快捷键等。

部分相似命令对比

相关问答FAQs

Q1：如何快速绘制多个间距相同的圆？
A：可使用ARRAY命令中的环形阵列或路径阵列，具体步骤：先绘制一个圆作为源对象，输入ARRAYPOLAR（环形阵列）选择圆，指定阵列中心点，设置项目数量（如6个）和填充角度（如360°），即可生成均匀分布的多个圆；若需沿路径分布，则使用ARRAYPATH，选择路径曲线并设置项目数量。

Q2：标注尺寸时文字显示为问号“？”怎么办？
A：通常是由于文字样式未关联正确字体导致的，解决方法：输入STYLE命令打开文字样式对话框，检查当前使用的样式（如“Standard”），点击“字体名”下拉列表，选择中文字体（如“宋体”“gbcbig.shx”），若使用.shx字体，需勾选“使用大字体”并选择对应大字体文件（如gbcbig.shx），最后点击“应用”并关闭对话框，重新标注尺寸即可正常显示文字。
