CAD PR命令如何高效使用？

创作和视频编辑领域，CAD与PR命令的结合应用能够显著提升设计效率与视觉呈现效果，CAD（计算机辅助设计）主要用于精确绘制二维和三维图形，而PR（Adobe Premiere Pro）则是专业的视频剪辑软件，两者结合可实现从静态设计到动态视频的完整工作流，以下将从命令操作、协同工作流程及实际应用场景等方面展开详细说明。

CAD与PR命令的核心功能及操作要点

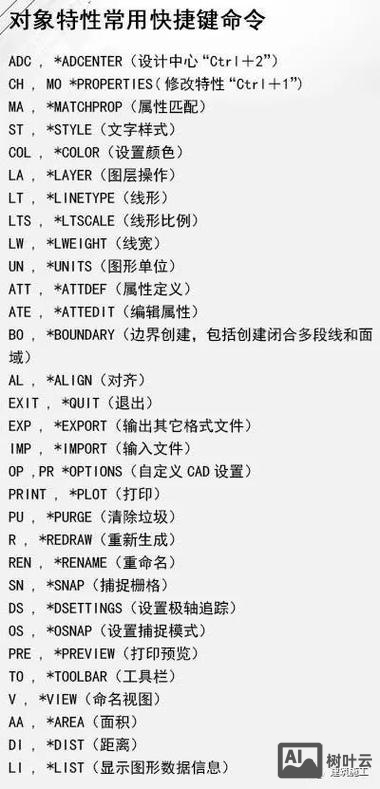

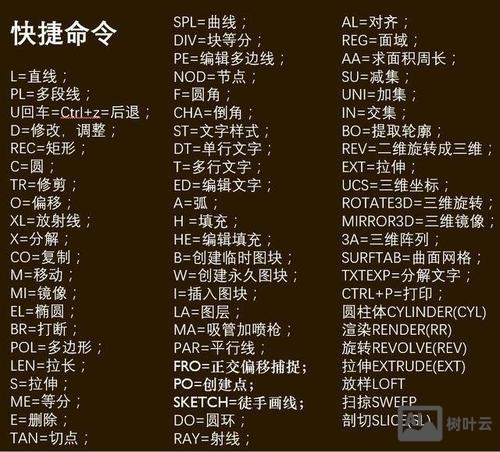

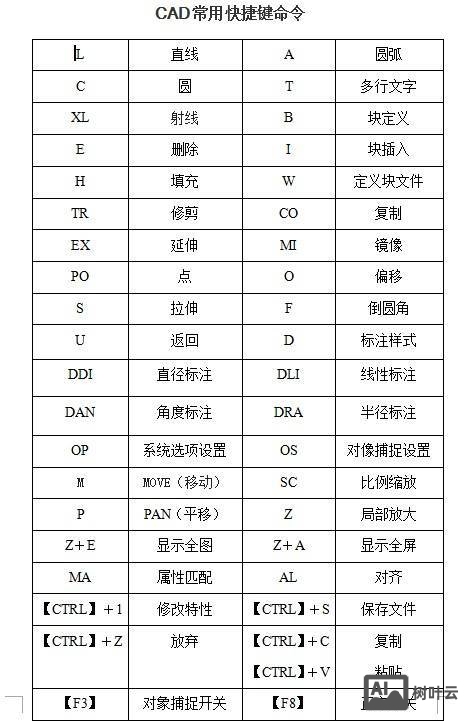

在CAD中，常用命令包括绘图命令（如LINE、CIRCLE、RECTANG）、修改命令（如TRIM、EXTEND、ROTATE）及标注命令（如DIMLINEAR、DIMRADIUS），这些命令确保设计图形的精确性，例如使用LINE命令可绘制连续直线，TRIM命令可修剪多余线段，而标注命令则能自动添加尺寸信息，对于需要导入PR的CAD图纸，通常需通过“输出”功能将DWG文件转换为JPG、PNG或序列帧格式，确保PR能兼容读取，转换时需注意分辨率设置，一般建议不低于1920×1080,以保证视频清晰度。

PR中的命令则围绕剪辑、调色、特效及音频处理展开，基础剪辑命令包括选择工具（Selection Tool）、剃刀工具（Razor Tool）用于分割素材，以及波纹编辑工具（Ripple Edit Tool）调整片段时长，转场效果（如Cross Dissolve、Lumetri Matte）可通过“效果”面板拖拽至轨道衔接处，实现画面平滑过渡，调色方面，Lumetri颜色面板提供一级校色（曝光、对比度）和二级校色（色相、饱和度）功能，配合“快速颜色校正器”滤镜可快速统一素材色调，对于动态图形制作，PR中的“基本图形”工具支持创建文字和形状，并可通过关键帧动画实现位置、缩放及透明度的动态变化。

CAD与PR协同工作流程

将CAD图纸融入视频项目时，需遵循标准化流程以确保高效协作，在CAD中完成设计后，使用“打印”功能选择“PublishToWeb JPG.pc3”打印机，设置图纸尺寸为16:9比例，分辨率输出为300 DPI，生成高质量位图，若需保留透明背景，可导出为PNG格式，随后，在PR中新建项目并设置序列参数与CAD输出参数一致（如1920×1080、25fps），将导入的CAD素材拖至时间线轨道，通过“效果控件”面板调整缩放和位置,适配视频画布。

若需实现CAD图纸的动态演示，可在PR中运用关键帧动画，为建筑平面图添加“缩放”动画：在0秒时设置缩放比例为50%，2秒时调整为100%，同时配合“位置”关键帧使图纸从画布外平移至中心，形成动态展示效果，对于复杂图纸，可使用PR的“蒙版”工具创建局部聚焦效果，通过调整蒙版大小和位置，引导观众视线重点区域，若需将CAD三维模型导入PR，需先通过3ds Max或Blender等软件渲染为序列帧，再在PR中导入并应用“时间重映射”命令控制播放速度。

实际应用场景与技巧

在工程教育类视频中，常需通过CAD图纸结合PR动画讲解机械结构，展示齿轮传动原理时，可在CAD中绘制齿轮剖面图，导出为PNG序列后导入PR，使用“旋转”关键帧模拟齿轮转动，同时添加“音轨”效果增强机械运转的真实感，对于建筑漫游视频，可将CAD平面图与SketchUp建模的3D场景结合，在PR中通过“动态链接”功能实时更新模型，或使用“ lumetri 预设”统一不同场景的光影色调。

在数据可视化领域，CAD绘制的统计图表可通过PR的“图表动画”功能实现数据动态呈现，将柱状图导入PR后，使用“裁剪”动画从0高度逐渐增长至实际数值，配合“数字计数器”特效实时显示数据变化，PR的“图形”模板支持动态数据绑定，需先在Excel中整理数据，再通过“导入数据”功能生成动态图表,节省手动调整时间。

常见问题与解决方案

在实际操作中，用户常遇到CAD素材导入PR后模糊或锯齿明显的问题，主要原因是分辨率不足或缩放比例过大，解决方法是在CAD输出时选择“高分辨率”模式，或使用PR的“优化像素长宽比”功能调整素材比例，另一常见问题是PR中CAD动画卡顿，可通过预渲染部分片段（右键点击时间线片段选择“渲染入点到出点”）减轻硬件负担，或使用代理媒体功能降低素材分辨率进行编辑,导出时再替换为原始高清素材。

相关问答FAQs

Q1: 如何将CAD中的三维模型导入PR并进行动态展示？
A1: 首先在CAD中完成三维模型设计，通过“3D打印”功能导出为OBJ或FBX格式，再使用Blender或3ds Max进行渲染，输出为序列帧（如JPG序列）或视频文件（如MP4），在PR中，通过“文件>导入”选择序列帧，勾选“图像序列”选项，将素材拖至时间线后应用“位置”和“旋转”关键帧动画，即可实现模型动态展示，若需添加光照效果，可在渲染软件中调整材质和灯光参数，或使用PR的“ lumetri 颜色”面板进行后期调光。

Q2: PR中如何实现CAD图纸的局部高亮动画效果？
A2: 可通过以下步骤操作：1. 将CAD图纸导入PR时间线，调整至合适尺寸；2. 使用“矩形图形”工具在“基本图形”轨道中绘制一个矩形，覆盖需高亮的区域；3. 为矩形添加“内描边”效果，设置描边颜色为高亮色（如红色）；4. 在“效果控件”中为矩形的“位置”和“缩放”属性添加关键帧，实现高亮框跟随目标区域移动或放大；5. 若需突出显示，可叠加“径向模糊”特效，并调整模糊中心点与高亮框位置同步，最终通过调整图层混合模式（如“叠加”）增强高亮区域的视觉对比度。
