CAD炸断命令是什么？怎么用？

在CAD绘图过程中,”炸断命令”并非软件内置的官方命令名称，而是用户对特定操作功能的通俗化表述，通常指通过分解（EXPLODE/Xplode）或打断（BREAK/Br）命令将复杂对象拆解或分割的操作，这类操作在处理块参照、多段线、尺寸标注等复合对象时尤为常用，能有效释放对象的独立编辑权限，但也需谨慎使用以避免图形结构混乱，以下从功能原理、操作方法、适用场景及注意事项等方面展开详细说明。

炸断命令的核心功能与原理

CAD中的”炸断”本质是对象结构解构，核心目标是将单一复合对象转换为多个独立对象，复合对象是由多个基本元素（如直线、圆弧、文字等）通过特定规则组合而成的整体，例如块（BLOCK）包含多个几何图形，多段线（PLINE）将连续线段或圆弧视为单一对象，尺寸标注由尺寸线、界线、箭头和文字组成，通过炸断操作，这些对象的组合逻辑被解除，用户可单独编辑其中的构成元素。

不同命令的解构逻辑存在差异：

• 分解（EXPLODE/Xplode）：彻底解除对象的组合属性，将块、多段线、面域等转换为最基本的图元（如直线、圆、圆弧），分解一个矩形多段线后，原对象会变为4条独立的直线；分解一个带属性的块，则块内的图形和属性文字均成为独立对象。
• 打断（BREAK/Br）：通过指定两点将对象分割为两部分或删除中间部分，适用于直线、圆弧、多段线等线性对象，用打断命令删除圆弧中间的一段，原圆弧会变为两段独立的圆弧；若打断点重合，则对象被”一分为二”（如将直线中点打断，生成两条首尾相连的短线）。

详细操作方法与步骤

分解命令（EXPLODE/Xplode）

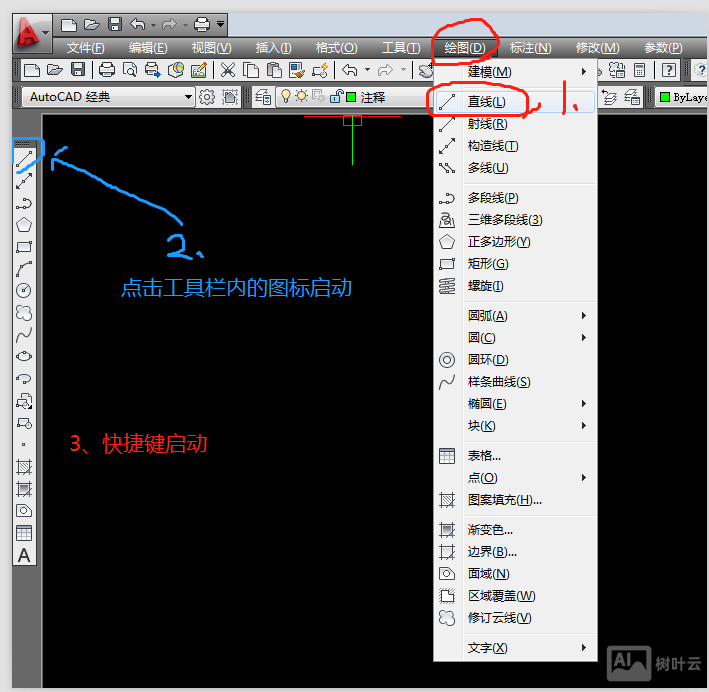

执行方式：

• 命令行输入 EXPLODE 或 X（简化命令），按回车；

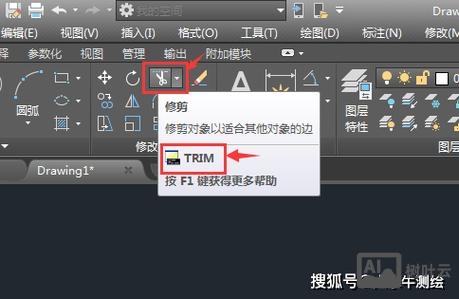

• 功能区”修改”面板→”分解”图标；
• 快捷键 Ctrl+1 打开特性面板，选中对象后修改”分解”属性（部分对象支持）。

操作步骤：

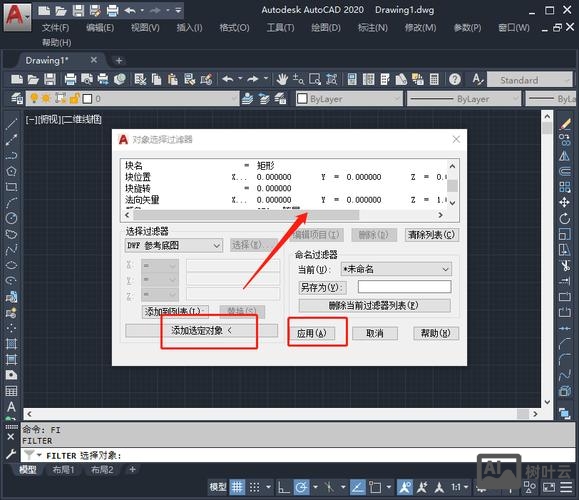

（1）调用命令后，选择需要分解的对象（可多选，支持框选、窗选）；
（2）按回车确认，系统提示”找到X个对象”，完成分解后对象颜色、线型可能暂时不变，但已独立（可通过选中对象查看夹点数量判断：未分解的多段线只有一个夹点，分解后每段线段均有独立夹点）。

特殊对象分解规则：

• 块（BLOCK）：分解后嵌套块会逐级解构，最终成为基本图元；若块定义中包含”不可分解”的对象（如外部参照），则这些对象保持不变。
• 多段线（PLINE）：宽度不为零的直线或圆弧分解后，宽度信息丢失，变为细线；拟合样条曲线（Spline-fit）分解为普通样条曲线。
• 尺寸标注：分解后尺寸线、界线、箭头、文字均独立，且与标注对象的关联性丢失（需重新关联）。
• 填充图案（HATCH）：分解为无数条独立直线或曲线，可能导致文件体积急剧增大，一般不建议分解。

打断命令（BREAK/Br）

执行方式：

• 命令行输入 BREAK 或 Br，按回车；
• 功能区”修改”面板→”打断”图标（含”打断于点”子命令）。

操作步骤：
（1）常规打断（删除中间部分）：

• 调用命令,选择对象（默认选择点为第一打断点）；
• 指定第二打断点,对象两点之间的部分被删除。
  （2）打断于点（不删除部分）：
• 调用”打断于点”子命令（命令行输入 BREAK 后输入 F 选择”第一点”，或直接使用 BREAK 命令后在提示下输入 表示同一点）；
• 指定打断点,对象在该点被分割为两部分，但外观无变化（需选中对象可见独立夹点）。

注意事项：

• 打断圆或圆弧时,删除部分为逆时针方向从第一点到第二点的弧段；
• 多段线打断后,若打断点不在顶点，则生成两条独立多段线，原有宽度信息在打断点处可能丢失。

适用场景与优势

使用风险与注意事项

1. 文件体积膨胀：分解填充图案、复杂块后，对象数量激增，可能导致文件卡顿、打开缓慢。
2. 关联性丢失：分解尺寸标注、多段线后，与原对象的几何关联（如标注随图形变化自动更新）失效，需手动重新关联。
3. 图层混乱：若复合对象包含不同图层的元素，分解后各元素将继承原图层，可能导致图层管理复杂化。
4. 不可逆操作：分解后无法通过”合并”（JOIN）命令完全恢复（仅能连接共线直线、相邻圆弧等），建议提前备份文件。

相关问答FAQs

Q1：为什么分解块后，部分图形无法单独选中？
A：可能块定义中包含”不可分解”的对象（如外部参照、参照块）或特殊对象（如ACIS实体），可在块定义时取消”允许分解”选项，或使用”Xplode”命令（EXPLODE的增强版，支持分解设置）尝试强制分解，若仍无法解决，需检查块内对象是否为”匿名块”或”动态块”，动态块需先通过”块编辑器”取消动态特性再分解。

Q2：打断命令无法分割多段线，提示”无效选择点”？
A：通常因多段线宽度为零或打断点不在多段线本身上，解决方法：
（1）确保选择对象时点击的是多段线本身（而非其附属对象）；
（2）若多段线宽度为零，可通过”特性”面板临时修改宽度为非零值，打断后再恢复宽度；
（3）使用”分解”命令先将多段线转为直线，再用”打断”命令分割。
